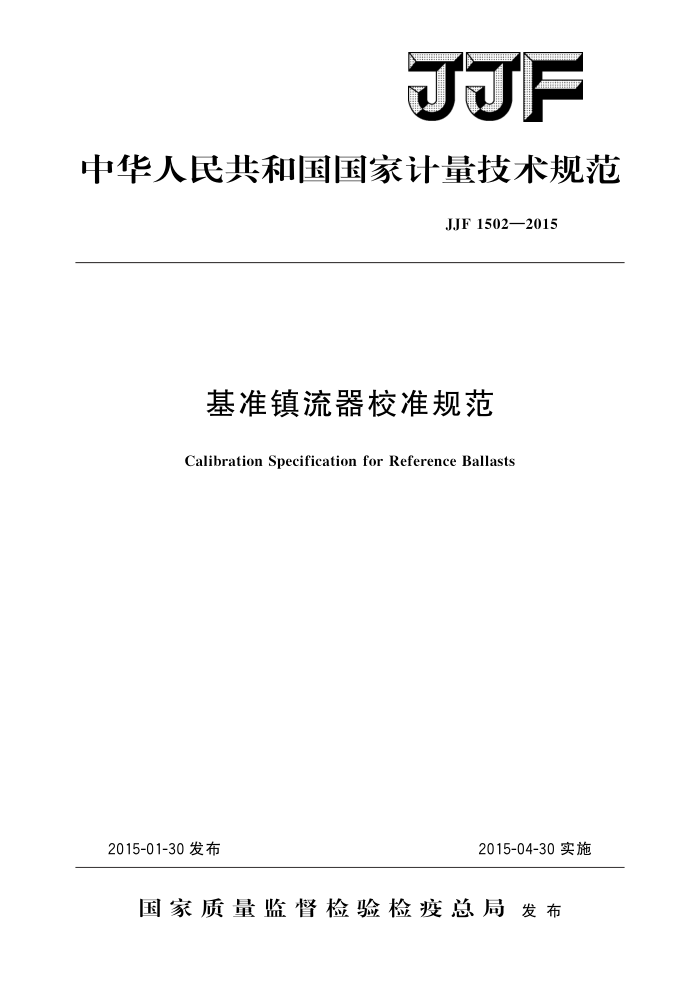

F
中华人民共和国国家计量技术规范
JJF1502—2015
基准镇流器校准规范
Calibration Specification for Reference Ballasts
2015-04-30实施
2015-01-30发布
国家质量监督检验检疫总局发布 JJF1502—2015
基准镇流器校准规范
JJF 1502—2015
Calibration Specification for Reference Ballasts
归口单位：全国电磁计量技术委员会主要起草单位：浙江省计量科学研究院参加起草单位：杭州远方光电信息股份有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1502—2015
本规范主要起草人：
陈志明（浙江省计量科学研究院）郑孟霞（浙江省计量科学研究院）
参加起草人：
潘建根（杭州远方光电信息股份有限公司）
刘勤（浙江省计量科学研究院） JJF1502—2015
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (5) (6) (9) (10)
范围 2 引用文件： 3术语和计量单位 3.1 校准电流· 3.2电压电流比 N 概述· 5
1
计量特性 5. 1 电压电流比 (阻抗） 5.2功率因数 6 校准条件 6.1 环境条件。 6.2 测量标准及其他设备· 1 校准项目和校准方法 7. 1 校准项目· 7. 2 校准方法 8 校准结果表达 9 复校时间间隔附录A 测量不确定度评定示例附录 B 校准原始记录格式附录 C 校准证书内页格式
- JJF1502—2015
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》编制。
本规范为首次制定
Ⅱ JJF1502—2015
基准镇流器校准规范
1范围
本规范适用于额定频率为50Hz、60Hz和20kHz～50kHz的基准镇流器的校准。
2引用文件
本规范引用了下列文件： GB/T10682—2010 双端荧光灯性能要求 GB/T14044—2008 管形荧光灯用镇流器性能要求 GB/T15042—2008 灯用附件放电灯（管形荧光灯除外）用镇流器性能要求 GB/T15144—2009 管形荧光灯用交流电子镇流器性能要求 GB/T17262—2011 单端荧光灯性能要求 GB/T19510.13一2007灯的控制装置第13部分：放电灯（荧光灯除外）用直
流或交流电子镇流器的特殊要求
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
本规范使用下列术语和计量单位。
3.1校准电流calibrationcurrent
基准镇流器的校准和调整所依据的电流值；单位：A。
3.2电压电流比voltagecurrentratio
基准镇流器的端电压除以通过的电流，即基准镇流器阻抗；单位：2。
4概述
基准镇流器连接在电源和光源之间，为测量光源电器的特性参数提供一个基准参考点。频率为50Hz或60Hz的基准镇流器，是一种特殊设计的电感式镇流器，由一个或几个自感线圈构成，装有或未装有辅助电阻器；频率为20kHz～50kHz的基准镇流器，是一种特殊设计的电阻式镇流器，由一个或几个电阻器构成，可装有适当的电感或电容。基准镇流器通常密封安装在具有机械、电气和防磁保护功能的外壳中。
基准镇流器按赋值分为单值基准镇流器、多值基准镇流器；按工作对象分为荧光灯基准镇流器和高强度气体放电灯基准镇流器；按工作频率分为工频基准镇流器、高频基准镇流器，其中工频基准镇流器呈感性，高频基准镇流器呈阻性。
5计量特性
5.1电压电流比（阻抗） 5.1.1基准镇流器的电压电流比（阻抗）应为GB/T10682或GB/T17262中相应灯
1 JJF1502—2015
的参数表所给定的值，在100%校准电流下，电压电流比（阻抗）的允许误差限为 0.5%。 5.1.2在校准电流的50%和115%之间的任一电流时，工频基准镇流器电压电流比的允许误差限为士3%；高频基准镇流器阻抗的允许误差限为士1%。 5.2功率因数
基准镇流器的功率因数应为GB/T10682或GB/T17262中相应灯的参数表所给定的值，在校准电流和额定频率下，基准镇流器功率因数的允许误差限为士0.005。
注： 1以上所有技术指标不是用于合格性判别，仅供参考； 2计量特性以产品技术指标为准。
6校准条件 6.1环境条件
环境温度：20℃～30℃；相对湿度：35%～75%；周围不存在明显影响测量的机械振动和电磁干扰。
6.2测量标准及其他设备 6.2.1工频数字功率计
频率范围：45Hz～65Hz；电压测量范围：10V~500V；电压测量准确度等级：0.1级；电流测量范围：10mA～20A；电流测量准确度等级：0.1级；功率因数准确度：士0.001。
6.2.2高频数字功率计
频率范围：20kHz～50kHz；电压测量范围：10V~500V；电压测量准确度等级：0.5级；电流测量范围：10mA～10A；电流测量准确度等级：0.5级。
6.2.3工频稳压电源
频率范围：45Hz～65Hz；电压输出范围：1V～500V；输出电压稳定度：每3min优于0.1%；电压波形失真度：优于0.5%；电源容量：2kVA。
2 JJF1502—2015
6.2.4高频稳压电源
频率范围：20kHz～50kHz；电压输出范围：1V～300V；输出电压稳定度：每3min优于0.1%；电源容量：100VA。
7校准项目和校准方法
7.1校准项目
基准镇流器的校准项目见表1。
表1基准镇流器校准项目
序号 1 2
校准项目电压电流比（阻抗）
功率因数
7.2校准方法 7.2.1校准前检查
目视或手动操作，检查被校基准镇流器，应符合以下要求： a）外形结构完好，无影响正常工作的机械损伤； b）外露部件应无松动； c）各波段开关和旋钮等控制器件应转动灵活、定位准确、接触可靠； d）应附有制造厂的使用说明书和参数表； e）面板上文字、标志应清晰可辨； f）单值基准镇流器铭牌上至少包括：额定功率、频率、电压和校准电流的信息； g）多值基准镇流器参数表中至少包括：各规格基准镇流器的额定功率、频率、电压、校准电流的信息。
7.2.2电压电流比（阻抗） 7.2.2.1采用直接比较测量法（标准表法）。校准工频基准镇流器时采用工频稳压电源和工频数字功率计；校准高频基准镇流器时采用高频稳压电源和高频数字功率计。按图1连接。 7.2.2.2调节稳压电源输出频率至被校基准镇流器额定频率值，调节稳压电源输出电压，使稳压电源输出电流达到标称校准电流值，稳定预热约5min后微调稳压电源输出电压，使数字功率计显示的电流值与标称校准电流值一致，记录实际测得的电压值U 和电流值I，则实测电压电流比（阻抗）按式（1）计算。
U
Z=1
(1)
式中： Z一被校基准镇流器的实测电压电流比（阻抗），Q； U—校准时供电电压实测值，V； I——校准电流实测值，A。
3
