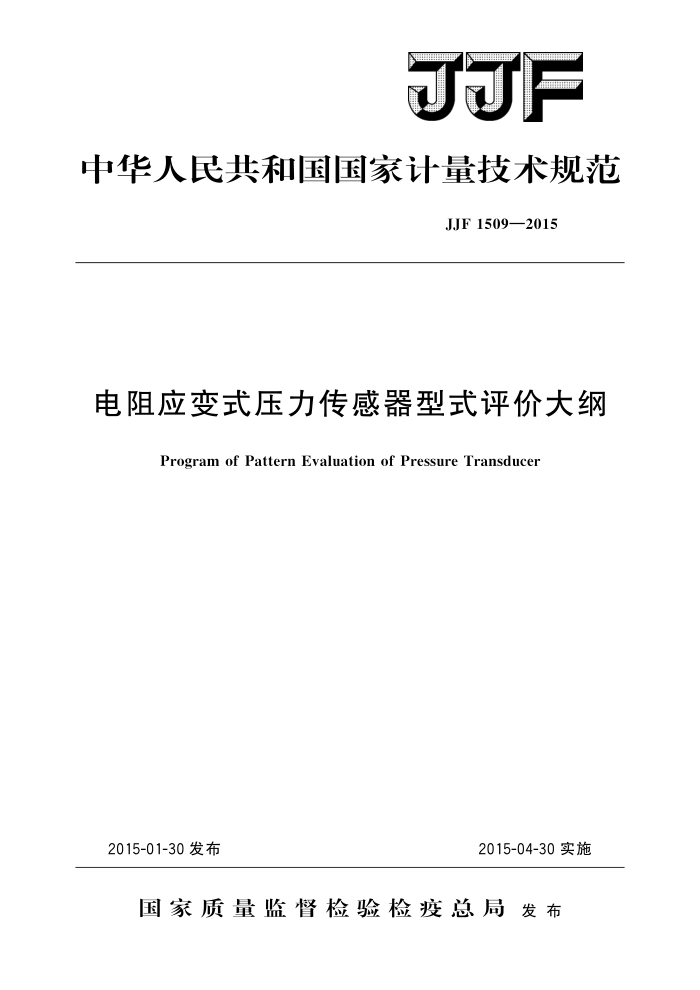

JJF
中华人民共和国国家计量技术规范
JJF1509—2015
电阻应变式压力传感器型式评价大纲
Program of Pattern Evaluation of Pressure Transducer
2015-04-30实施
2015-01-30发布
国家质量监督检验检疫总局发布 JJF1509—2015
电阻应变式压力传感器
型式评价大纲 Program of Pattern Evaluation of
JJF 1509—2015
Pressure Transducer
归口单位：全国压力计量技术委员会主要起草单位：山东省计量科学研究院
陕西省计量科学研究院贵州省计量测试院
参加起草单位：皓格集团有限公司
本大纲委托全国压力计量技术委员会负责解释 JJF1509—2015
本规范主要起草人：
马 堃 （山东省计量科学研究院）张！ 帅（山东省计量科学研究院）王鸿雁 （陕西省计量科学研究院）宋 勇 （山东省计量科学研究院）李倩（贵州省计量测试院）
参加起草人：
吴浩（皓格集团有限公司） JJF1509—2015
目 录
(Ⅲ) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (5) (5) (5) (5) (6) I
引言 1 范围… 2引用文件.. 3术语和定义.· 3.1热滞后 3.2热零点偏移. 3.3热灵敏度漂移. 4 概述·· 5 法制管理要求 5.1计量单位 5.2准确度等级 5.3 计量法制标志和计量器具标识. 5.4外部结构设计要求 5.5提交的技术资料 5.6 试验样机· 6 计量要求· 6.1示值误差 6.2 重复性误差 6.3 迟滞·· 6.4 线性误差 1
通用技术要求.. 7. 1 正常工作条件· 7. 2 参考条件…· 7.3 外观 7. 4 电气性能 7. 5 温度影响· 7. 6 湿热影响 7. 7 零点漂移· 7.8 外界磁场影响· 7. 9 高频辐射抗干扰 7.10 振动 7. 11 冲击 7.12 超负荷 7.13 加速工作寿命 7.14 安装位置影响 JJF1509—2015
(6) (6) (7) (7) (8) (8) (8) (10) (10) (11) (11) (13) (15) (15) (16) (17) (17) (18) (18) (19) (19) (20) (20) (21) (22) (24) (25)
7.15静压影响（只对差压传感器）
型式评价项目一览表 9 试验项目的试验条件和方法： 9. 1 试验条件 9. 2 试验点 9.3 外观. 9. 4 示值误差 9.5 重复性误差 9.6 迟滞· 9.7 线性误差 9.8 电气性能· 9.9 温度影响… 9.10 湿热影响 9.11 零点漂移 9.12 外界磁场影响 9.13 高频辐射抗干扰 9.14 振动试验 9.15 冲击试验 9.16 超负荷试验 9.17 加速工作寿命试验 9.18 安装位置影响 9.19 静压影响（只对差压传感器） 10 型式评价结果的判定原则 11 型式评价原始记录格式 .. 附录A 压力传感器的工作直线附录 B 检测差压传感器的附加要求附录 C 压力传感器型式评价原始记录
8
++
.
II JJF1509—2015
引言
JJF1016《计量器具型式评价大纲编写导则》、JJF1001《通用计量术语及定义》、 JJF1008《压力计量名词术语及定义》共同构成本大纲修订工作的基础性系列规范
本大纲结合我国国情，在GB/T18806一2002《电阻应变式压力传感器总规范》以及JJG860一1994《压力传感器（静态）》的基础上，采用了GB/T15478一1995《压力传感器性能试验方法》、GB/T7665一2005《压力传感器通用术语》的部分内容，进行制定的。
本大纲与GB/T18806一2002相比，除编辑性修改外，按照JJG860一1994重新编写了传感器的计量要求以及绝缘电阻、零点漂移的技术要求，重新编写了试验设备中的对压力标准器的要求；结合GB/T18806一2002以及JJG860一1994细化并理顺了试验方法。
本规范为首次发布。
II JJF1509—2015
电阻应变式压力传感器型式评价大纲
1范围
本型式评价大纲适用于（一0.1～500）MPa的电阻应变式压力传感器（静态）（以下简称传感器）的型式评价。
2引用文件
本大纲引用下列文件： JJG860一1994压力传感器（静态） GB/T2423.5一1995电工电子产品环境试验第2部分：试验方法 试验Ea：
冲击
GB/T2423.10—2008 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）
GB/T7665一2005压力传感器通用术语 GB/T15478一1995压力传感器性能试验方法 GB/T17214.3一2000工业过程测量和控制装置的工作条件第3部分：机械
影响
GB/T17626.3一2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T18806一2002电阻应变式压力传感器总规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
3.1热滞后thermalhysteresis
传感器测量范围的某一点上，当温度以逐渐上升和逐渐下降的两种方式接近并达到某一温度时，传感器输出值之差的最大值。
注：热滞后反映传感器吸收再释放热量后输出特性的变化。
3.2热零点偏移thermalzeroshif
由于环境温度变化引起的零点示值偏移。
3.3热灵敏度漂移thermalsensitivityshif
由于温度变化而引起的灵敏度漂移。
4概述
传感器是一种能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出电信号的器件或装置，可用于测量气体和液体的表压、差压及绝压。
电阻应变式压力传感器的工作原理是利用弹性元件，将被测压力的变化转换成制作
1 JJF1509—2015
在弹性元件上的电阻器的应变产生阻值的变化，然后利用电桥电路获得与压力成一定关系的电信号输出。 5法制管理要求
5.1计量单位
传感器的压力计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa、MPa等。 5.2准确度等级
传感器的准确度等级应从以下序列中选取：0.01，0.02，0.05，0.1，0.2/0.25，
0.5,1.0,1.5.2.0/2.5,4 5.3计量法制标志和计量器具标识
应在传感器的铭牌或面板等明显部位标注计量法制标志和计量器具标识，其标志和标识应清晰可辨、牢固可靠。 5.3.1计量法制标志的内容
一制造计量器具许可证的标志和编号（试验样机应留出相应位置）；
产品合格印证（可与传感器本体分开设置）。
5.3.2计量器具标识的内容
传感器的生产厂名称或商标；传感器的名称、规格（型号）；
一
一准确度等级；测量范围；出厂编号和生产日期；传感器的电源电压及其他技术指标；
1
一
需要限制使用场合的特殊说明（可在使用说明书中说明）：一产品制造所依据的标准（可在产品包装或使用说明书中说明）。
5.4外部结构设计要求
传感器如果有安装说明的标志，应在使用说明书中明示，
5.5提交的技术资料 5.5.1样机照片。 5.5.2产品标准。 5.5.3合法经营的证明文件。 5.5.4总装图、电路图和主要零部件图。 5.5.5 使用说明书。 5.5.6制造单位或技术机构所做的试验报告。 5.6试验样机
申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。按单一产品申请的，样机数量为3台；按系列产品申请的，应提供所申请系列的所有规格的样机：抽取每一系列产品中三分之一有代表性的规格产品进行试验，每种规格提供试验样机数量按单一产品的原则执行。具有代表性的规格，由受理申 2
