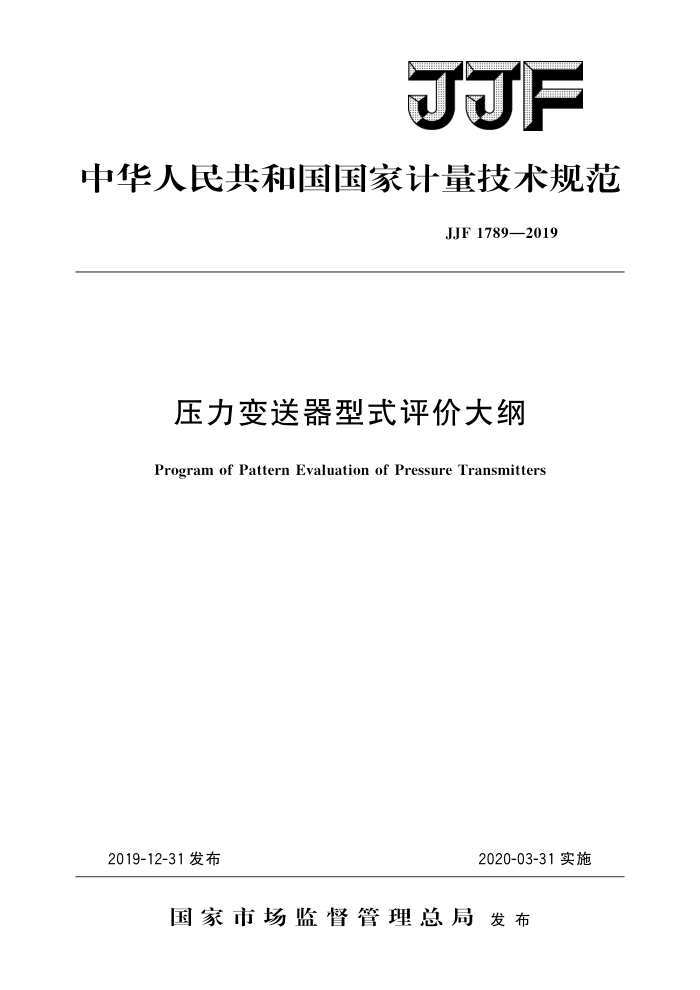

JJF
中华人民共和国国家计量技术规范
JJF 1789—2019
压力变送器型式评价大纲
Program of Pattern Evaluation of Pressure Transmitters
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1789—2019
压力变送器型式评价大纲 Program of Pattern Evaluation of
JJF 1789—2019
Pressure Transmitters
归口单位：全国压力计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：上海皓格测量技术集团有限公司
本规范委托全国压力计量技术委员会负责解释 JJF1789—2019
本规范主要起草人：
屠立猛 （上海市计量测试技术研究院）胡安伦王灿 （上海市计量测试技术研究院）
参加起草人：
冯齐斌 （上海市计量测试技术研究院）吴浩 （上海皓格测量技术集团有限公司） JJF1789—2019
目 录
(Ⅲ) (1) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (5) (5) (6) (8) I
引言 1
范围 2引用文件…· 3术语和定义 3.1 一致性· 3.2 独立一致性· 3.3 端基一致性· 3. 4 零基一致性· 3.5 残余变化量 3.6 阶跃响应时间· 3.7 死区·
概述· 5 法制管理要求。 5.1计量单位. 5. 2 准确度等级 5.3 标志和标识 5.4外部结构设计要求. 5.5 提供审查的技术文件和试验样机· 6 计量要求 6. 1 示值误差 6.2 回差 6.3 重复性· 6. 4 端基一致性 6.5 死区 T 通用技术要求 7. 1 正常工作条件。 7. 2 参考工作条件。 7.3 功能特性· 7. 4 外观 7. 5 始动漂移· 7. 6 长期漂移… 7. 7 频率响应 7.8 阶跃响应· 7. 9 与影响量有关的项目. 7.10 与电源输人和电信号输出有关的项目
1
. JJF1789—2019
8 型式评价项目表 9 试验条件和方法 9.1 试验条件 9. 2 试验设备· 9.3 试验点… 9. 4 示值误差· 9.5 回差· 9.6 重复性 9.7 端基一致性· 9.8 死区 9.9 与功能特性有关的项目 9.10 外观 9.11 始动漂移 9.12 长期漂移 9.13 频率响应 9.14 阶跃响应 9.15 与影响量有关的项目 9.16 与电源输人和电信号输出有关的项目 10 型式评价结果的判定原则附录A原始记录格式
(13) (15) (15) (15) (16) (16) (17) (17) (18) (18) (19) (21) (21) (21) (22) (22) (23) (30) (37) (38)
II JJF1789—2019
引言
JJF1016《计量器具型式评价大纲编写导则》、JJF1059.1一2012《测量不确定度评定与表示》共同构成本大纲制定的基础性系列规范
本大纲的试验项目的要求和方法参照GB/T17614.1一2015《工业过程控制系统用变送器第1部分：性能评定方法》、GB/T28474.1一2012《工业过程测量和控制系统用压力/差压变送器第1部分通用技术条件》及JJG882《压力变送器》编写。同时还参照了GB/T18271《过程测量和控制装置 通用性能评定方法和程序》、 GB/T17212《工业过程测量和控制术语和定义》、GB/T17626《电磁兼容试验和测量技术》、GB/T2423.2《电工电子产品环境试验第2部分：试验方法 ：试验B：高温》等规范性文件
，
本大纲为首次发布。
II JJF1789—2019
压力变送器型式评价大纲
1范围
本大纲适用于分类编码为12340500的压力（包括正压、负压，差压和绝对压力）变送器的型式评价，不适用于气动变送器和力（矩）平衡式变送器。
2引用文件
本大纲引用下列文件： JJG882压力变送器 JJF1001通用计量术语及定义 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T17212工业过程测量和控制术语和定义 GB/T17614.1一2015工业过程控制系统用变送器第1部分：性能评定方法 GB/T17626电磁兼容试验和测量技术 GB/T18271.2过程测量和控制装置通用性能评定方法和程序 第2部分：参
比条件下的试验
GB/T18271.3过程测量和控制装置 、通用性能评定方法和程序 第3部分：影响量影响的试验
GB/T28474.1一2012工业过程测量和控制系统用压力/差压变送器 第1部分通用技术条件
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义 3.1一致性conformity
校准曲线接近规定特性曲线（直线、对数曲线、抛物线等）时的吻合程度。 [GB/T17212，P2.2.2.12
3.2独立一致性independentconformity
变送器的校准曲线可以调整到接近规定的特性曲线，使最大偏差为最小时的吻合程度。
[GB/T17212，P2.2.2.13]
3.3端基一致性terminal-based conformity
变送器的校准曲线可以调整到接近规定的特性曲线：使输入和输出两条曲线的范围
上限值和范围下限值重合时的吻合程度
[GB/T17212,P2.2.2.14 3.4零基一致性zero-basedconformity
1 JJF1789—2019
变送器的校准曲线可以调整到接近规定的特性曲线，使两条曲线的范围下限值重合且最大正偏差和最大负偏差相等时的吻合程度。
[GB/T17212，P2.2.2.15
3.5残余变化量residualchangeinvalue
试验起始状态与试验结束回到起始状态时，两测量结果之间的差。
3.6阶跃响应时间stepresponse time
测量仪器或测量系统的输入量值在两个规定常量值之间发生突然变化的瞬间，到与相应示值达到其最终稳定值的规定极限内时的瞬间，这两者间的持续时间。
［JJF1001，7.23] 3.7死区dead band
当被测量值双向变化时，相应示值不产生可检测到的变化的最大区间［JJF1001.7.17 注：死区可能与变化速率有关。
4概述
压力变送器是一种将压力变量转换为可传送的标准化输出信号的仪表，而且输出信号与压力变量之间有一给定连续函数关系（通常为线性关系函数）。主要用于工业过程压力参数的测量和控制。
压力变送器的标准输出信号包括：0mA～10mA和4mA～20mA（或1V～5V）等直流电信号，以及符合各种通信协议要求的数字量信号和具有特殊规定的其他标准信号。
5法制管理要求
5.1计量单位
压力变送器应采用国家法定计量单位Pa（帕），或是其十进倍数单位：kPa、 MPa等。 5.2准确度等级
压力变送器的准确度等级可以在以下系列中选取：0.05级、0.075级、0.1级、 0.2（0.25）级、0.5级、1级、1.5级。 5.3标志和标识 5.3.1计量法制标志一般包括以下内容：
一仪表型式批准标志和编号（试验样机应留出相应位置）；一产品合格印、证（此项可与计量器具本体分开设置）。
5.3.2压力变送器标识一般包括以下内容：
一名称、规格（型号）、生产厂名或商标；一准确度等级（或最大允许误差）；一制造年份及编号和批号；
防爆标识（如有）。
2
