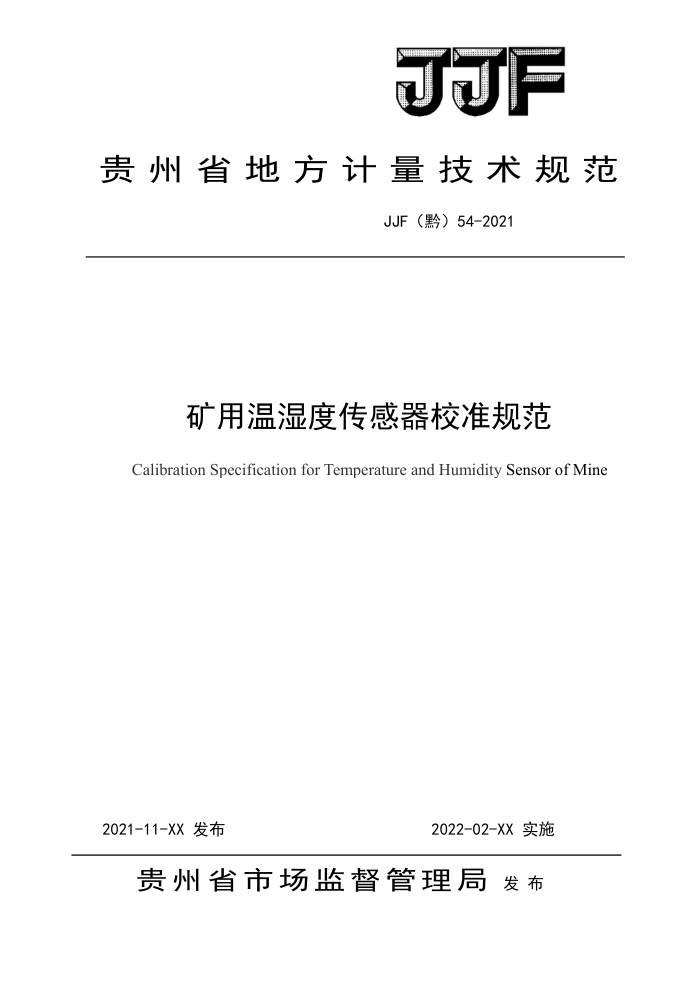

JJF
贵州省地方计量技术规范
JJF（黔）54-2021
矿用温湿度传感器校准规范
Calibration Specification for Temperature and Humidity Sensor of Mine
2021-11-XX 发布
2022-02-XX实施
贵州省市场监督管理局 发布 JJF（黔）54—2021
矿用温湿度传感器
JJF（黔)54—2021
校准规范
Calibration Specification for Temperature
and humidity Sensor of Mine
归口单位：遵义市市场监督管理局
主要起草单位：遵义市产品质量检验检测院
参加起草单位：贵州省劳动保护科学技术研究院
本规范由遵义市产品质量检验检测院负责解释 JJF（黔）54—2021
本规范主要起草人：
万金笔（遵义市产品质量检验检测院）
陆道枢（遵义市产品质量检验检测院）
刘勇（遵义市产品质量检验检测院）吴灿（遵义市产品质量检验检测院）
参加起草人：
杨顺明（遵义市产品质量检验检测院）文柳（遵义市产品质量检验检测院）覃雪岗（遵义市产品质量检验检测院）
繁庆（遵义市产品质量检验检测院）
朱麟凯（遵义市产品质量检验检测院）
李红（贵州省劳动保护科学技术研究院） JJF（黔）54—2021
目 录
引言 1 范围. 2 引用文件. 3 术语 4 概述. 5 计量特性. 5. 1 示值误差 5. 2 温度信号传输误差. 5.3 湿度信号传输误差 5. 4 温度重复性. 5. 5 湿度重复性. 6校准条件. 6. 1 环境条件 6.2 校准使用的设备. 7校准项目和校准方法. 7. 1 校准项目 7. 2 校准方法. 8校准结果表达. 8. 1 校准证书... 8. 2 校准记录. 9复校时间间隔. 附录A 矿用温湿度传感器校准原始记录. 附录B 证书的内页格式. 附录C 矿用温湿度传感器温度示值误差测量不确定度评定示例. 附录D 矿用温湿度传感器湿度示值误差测量不确定度评定示例.
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (6) (6) (6) (7) (8) (10) (11) (14) JJF（黔）54—2021
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》、并参考了JJG205-2005 《机械式温湿度计》、MT/T381-2007《煤矿用温度传感器通用技术条件》进行编制。
本规范为首次发布。
II JJF（黔）54—2021
矿用温湿度传感器校准规范
1范围
本规范适用于温度范围为（0～50）℃，湿度范围为（0100）%RH的矿用温湿度传感器（以下简称传感器）的校准。 2引用文件
本规范引用了下列文件： JJG205-2005机械式温湿度计 MT/T381-2007煤矿用温度传感器通用技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语
矿用温湿度传感器：由感温元件、感湿元件、电路部分、显示系统等部分组成，以数字形式直接显示温度值和相对湿度的仪器。
4概述
传感器是利用感温、感湿元件制成的智能温湿度测量仪表，常用于矿井下环境温度、 湿度的测量。
传感器通常由感温元件、感湿元件、测量电路、信号处理显示电路、信号输出电路等构成。传感器利用感温、感湿元件取得温湿度信号，经智能信号处理后，由数码管直接显示温湿度值，同时通过信号线输出相对应的信号。传感器组成原理见图1。
感温元件
测量电路
信号处理
显示器
感湿元件
图1传感器组成原理图
5计量特性 5.1示值误差 5.1.1温度示值误差
示值误差应不大于土2℃。
1 JJF（黔）54—2021
5.1.2湿度示值误差
传感器的湿度误差不大于： a）±5%RH（40%RH～70%RH，20℃） b）±7%RH（40%RH以下或70%RH以上，20℃）
5.2温度信号传输误差
传感器模拟信号传输误差应不大于温度示值最大允许误差；数字信号传输误差不做要
求。 5.3湿度信号传输误差
传感器模拟信号传输误差应不大于湿度示值最大允许误差；数字信号传输误差不做要
求。 5.4温度重复性
不大于0.5℃。
5.5湿度重复性
不大于2%RH。 注：以上技术指标不用于合格性判定，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（15～25）℃，温度波动应不超过土3℃/6h； 6.1.2相对湿度：≤75%。 6. 2 2校准使用的设备
校准使用的主要设备及其它配套设备见表2。
表2校准使用的主要设备及其它配套设备
序号
设备名称
技术要求
露点温度测量范围：（-20～40）℃DP，MPE：土0.2℃DP，具有相对湿度
精密露点仪 显示功能，显示分辨力0.1%RH以上；
1
温度测量范围：（0～50）℃，MPE：土0.1℃，显示分辨力0.1℃及以上。
2
