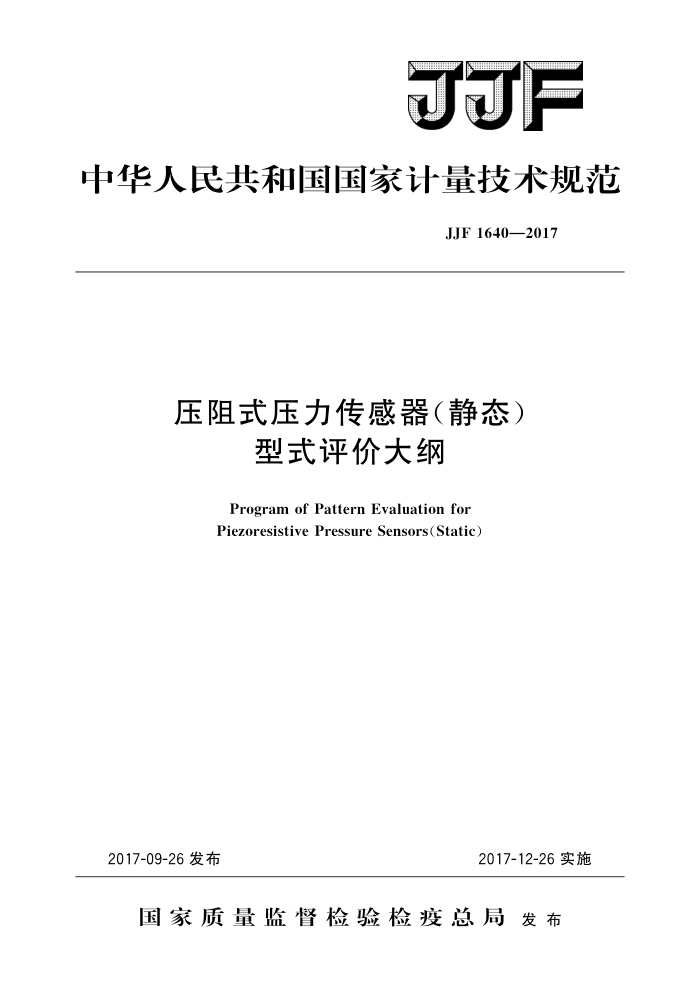

中华人民共和国国家计量技术规范
JJF 1640—2017
压阻式压力传感器（静态）
型式评价大纲
Program of Pattern Evaluation for Piezoresistive Pressure Sensors(Static)
2017-12-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJF1640—2017
压阻式压力传感器（静态）
型式评价大纲
JJF 1640—2017
Program of Pattern Evaluation for Piezoresistive Pressure Sensors(Static)
归口单位：全国压力计量技术委员会
主要起草单位：陕西省计量科学研究院
西安交通大学
上海皓格集团有限公司
参加起草单位：江西省计量测试研究院
本规范委托全国压力计量技术委员会负责解释 JJF1640—2017
本规范主要起草人：
王鸿雁（陕西省计量科学研究院）赵玉龙（西安交通大学）关卫军（陕西省计量科学研究院）吴浩（上海皓格集团有限公司)
参加起草人：
赵立波（西安交通大学）
韩飞（陕西省计量科学研究院）
张新林（江西省计量测试研究院） JJF1640—2017
目 录
(Ⅲ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (5) (5) (5) (5) (6) (6) (7) (7) (8) (8) I
引言
范围… 2 引用文件
术语 4 概述· 5 法制管理要求 5.1计量单位 5.2准确度等级 5.3计量法制标志和计量器具标识. 5.4安装标志· 5.5试验样机 6 计量要求 6.1 准确度等级及最大允许误差： 6.2 重复性 6.3 迟滞 6.4 非线性· 7 通用技术要求 7. 1 外观·· 7. 2 电气性能· 7.3 零点漂移. 7. 4 温度影响·· 7. 5 振动 7. 6 冲击 7. 7 静压影响（只对差压传感器） 7. 8 静态过载 7. 9 疲劳寿命· 7.10 湿热影响 7.11 外界磁场影响 8 型式评价项目 9 试验项目的条件和试验方法.· 9.1试验条件 9.2 试验点· 9.3 外观· 9. 4 重复性· 9. 5 迟滞
3
.
: JJF1640—2017
9. 6 非线性 9.7 基本误差· 9.8 电气性能 9.9 零点漂移· 9.10 温度影响· 9.11 振动试验 9.12 冲击试验 9.13 静压影响（只对差压传感器） 9.14 静态过载 9.15 疲劳寿命试验 9.16 湿热影响 9.17 外界磁场影响 10 型式评价结果的判定原则 11 型式评价记录格式.· 附录A压力传感器数据处理及计算方法附录B压力传感器型式评价记录格式
(8) (9) (10) (11) (11) (12) (13) (13) (14) (14) (15) (15) (16) (16) (17) (22)
II JJF1640—2017
引言
LIF1015《计量器具型式评价通用规范》、LIF1016《计量器具型式评价大纲编写导
则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》共同构成本规范制定工作的基础性系列规范。
压阻式压力传感器是近几十年来发展非常迅速的一种新的物性型传感器。它具有灵敏度高、响应速度快、可靠性好、精度较高、低功耗、易于微型化与集成化等一系列突出优点。
压阻式压力传感器的工作原理是利用压阻效应，将被测压力按照一定的规律转换成一定关系的电信号输出。
应用压阻式压力传感器作为压力量测量的行业日益广泛，在生产领域里压阻式压力传感器已占据压力传感器市场的领先地位。
本大纲明确了压阻式压力传感器型式评价的适应范围和适用条件，对压阻式压力传感器的法制管理要求、计量要求、通用技术要求做出了明确的规定，详细规定了试验项目的试验条件和试验方法，明确了型式评价结果的判定原则。
本大纲所采用的数据处理及计算方式引自JJG860一2015《压力传感器（静态）检定规程》。
II JJF1640—2017
压阻式压力传感器（静态）
型式评价大纲
1范围
本型式评价大纲适用于测量范围为（一0.1～250）MPa的压阻式压力传感器（静态）（以下简称传感器）的型式评价。
2 引用文件
本规范引用了下列文件： JJG860一2015压力传感器（静态） GB/T2423.1一2008电工电子产品环境试验 第2部分：试验方法 ：试验A：
低温
GB/T2423.2—2008 电工电子产品环境试验 险第2部分：试验方法 试验B
高温
GB/T2423.3一2016环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：
冲击
GB/T2423.10 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）
GB/T15478 3压力传感器性能试验方法 JB/T6170 压力传感器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1零点漂移zero drift
在正常工作条件下和规定的时间间隔内，零点示值的漂移量。 ［JJF1008—2008定义5.21]
3.2零点（位）输出zerooutput
在正常工作条件下，输人为零时的零点（位）输出的示值。 ［JJF1008—2008定义5.20]
3.3满量程输出full-span output
压力传感器测量上限输出与测量下限输出之差的绝对值。 ［JB/T6170—2006]
3.4热零点偏移thermalzerooffset
由于环境温度变化引起的零点示值偏移。
I JJF1640—2017
［JJF1008—2008定义5.22
3.5热灵敏度偏移thermalsensitivityoffset
由于环境温度变化引起的灵敏度偏移。 ［JJF1008—2008定义5.23]
4概述
压力传感器是一种能感受压力，并按照一定的规律将压力转换成可用输出信号（- 般为电信号）的器件或装置，通常由压力敏感元件和转换元件组成，常用于气体和液体的表压、差压及绝压的测量。
压阻压力传感器的工作原理是利用压阻效应，将被测压力的变化转换成一定关系的电信号输出。
5法制管理要求
5.1计量单位
传感器的压力计量单位为Pa：或是其十进倍数单位：kPa、MPa等，
5.2准确度等级
传感器的准确度等级应从以下序列中选取：0.02、0.05、0.1、0.2（0.25）、0.5、 1.0、1.5、2.0(2.5)。 5.3计量法制标志和计量器具标识
应在传感器的铭牌或面板等明显部位标注计量法制标志和计量器具标识，其标志和标识应清晰可辨、牢固可靠。 5.3.1计量法制标志的内容
制造计量器具许可证的标志和编号（试验样机应留出相应位置）；一产品合格印证（可与传感器本体分开设置）。 防爆标志（如适用）。
5.3.2计量器具标识的内容
传感器的名称、规格（型号）；准确度等级；测量范围；传感器的激励电源及其他技术指标；出厂编号和生产日期；传感器的生产厂名称或商标；需要限制使用场合的特殊说明（可在使用说明书中说明）；一产品制造所依据的标准（可在产品包装或使用说明书中说明）。
-
5.4安装标志
传感器如果有安装要求的，应给出安装说明的标志，如说明内容较多时，可在使用说明书中明示。 5.5试验样机 2
