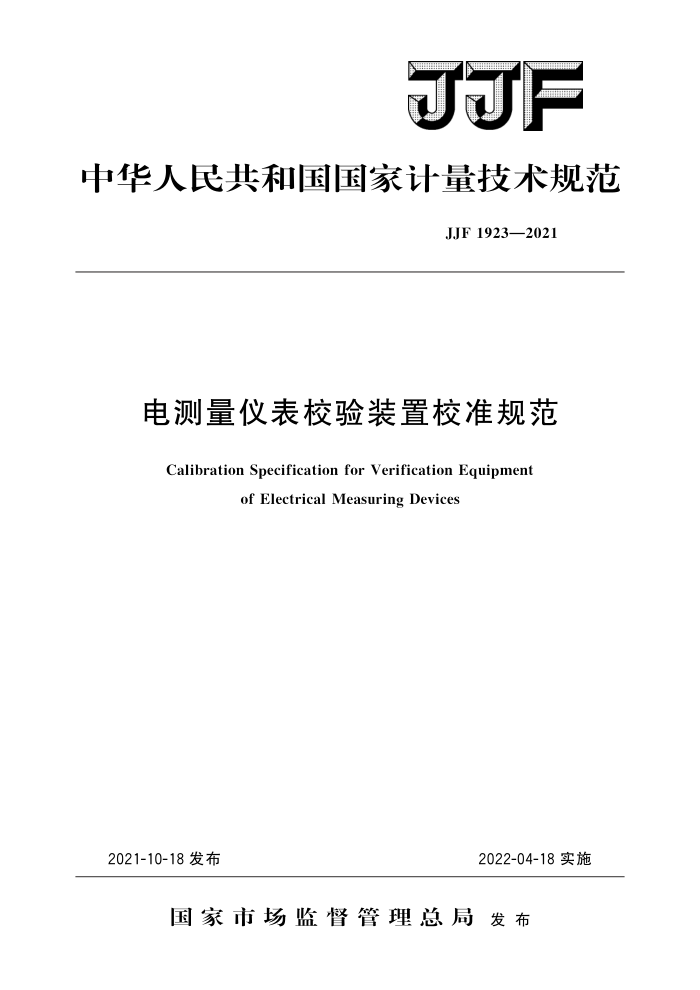

JJF
中华人民共和国国家计量技术规范
JJF1923—2021
电测量仪表校验装置校准规范
Calibration Specification for Verification Equipment
of Electrical Measuring Devices
2021-10-18发布
2022-04-18实施
国家市场监督管理总局发布 JJF1923—2021
电测量仪表校验装置校准规范 Calibration Specification for Verification Equipment of Electrical Measuring Devices
JJF 1923—2021
归口单位：全国电磁计量技术委员会
主要起草单位：河南省计量科学研究院
国网湖北省电力公司电力科学研究院中国电力科学研究院有限公司
参加起草单位：长沙天恒测控技术有限公司
福禄克测试仪器（上海）有限公司
深圳市科陆精密仪器有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1923—2021
本规范主要起草人：
陈清平（河南省计量科学研究院) 宁 亮（河南省计量科学研究院）申 莉（国网湖北省电力公司电力科学研究院）赵莎 （中国电力科学研究院有限公司)
参加起草人：
邓志军（长沙天恒测控技术有限公司）杨胜利「福禄克测试仪器（上海）有限公司周帆 (深圳市科陆精密仪器有限公司) JJF1923—2021
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (13) (13) (14) (17) (24)
范围· 2 引用文件 3 概述.
计量特性 4. 1 准确度等级， 4. 2 短期稳定度· 4.3 负载调整率· 4. 4 波形失真度·· 4.5 对称度.. 4.6 直流纹波 5 校准条件 5.1 环境条件： 5. 2 测量标准及其他设备 6 校准项目和校准方法.： 6.1 校准项目.. 6.2 校准方法·
4
校准结果表达· 8 复校时间间隔· 附录A交流电压校准不确定度评定示例附录B校准原始记录格式附录 C 校准证书内页格式
7
- JJF1923—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012 《测量不确定度评定与表示》编制。
本规范为首次发布。
Ⅱ JJF1923—2021
电测量仪表校验装置校准规范
1范围
本规范适用于0.05级及以下电测量仪表校验装置（以下简称校验装置）的校准。 校验装置具有单相或三相交流电压、电流、频率、功率及相位输出功能，同时可具有直流电压、直流电流输出功能。
本规范中交流电压上限为1000V，交流电流上限为100A，频率范围为40Hz～ 70Hz；直流电压上限为1000V，直流电流上限为100A。
2 引用文件
本规范引用了下列文件： GB/T15637—2012 数字多用表校准仪通用规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
校验装置由信号输出单元、标准测量单元和控制显示单元等组成，一般用于检定校准单相或三相电压表、电流表、功率表等交直流电测量仪表，其结构形式可分为表源一体式和表源分离式两类。
4计量特性
4.1 准确度等级
校验装置的准确度等级及最大允许误差如表1所示
表1校验装置准确度等级及最大允许误差
最大允许误差
功能
0.05级 ±0.05% ±0.05% ±0.1% ±0. 1 ±0.01 ±0.05%
0.1级 ±0.1% ±0.1% ±0.2% ±0. 2 ±0.02 ±0.1%
0.2级 ±0.2% ±0.2% ±0.5% ±0. 5 ±0.05 ±0.2%
交流电压、电流
有功功率无功功率相位／（°）频率/Hz
输出
直流电压、电流注：除相位、频率外其他功能的最大允许误差指引用误差，用百分数表示。
1 JJF1923—2021
4.2短期稳定度
保持周围环境条件不变，校验装置不做任何调整，在规定时间间隔（1min）内，校验装置输出电压、电流、功率的稳定度一般不大于相应等级最大允许误差绝对值的 1/5。 4.3负载调整率
负载从空载到额定负载变化时，校验装置输出的负载调整率一般不大于1%。
4.4波形失真度
校验装置交流输出波形失真度一般不大于0.5%。 4.5对称度
三相校验装置应能输出对称的电量，在校验装置显示（或默认）对称时，实际输出
的对称度一般不超过表2的规定。
表2三相校验装置输出对称度的允许误差限
准确度等级电压对称度电流对称度线间相位对称度
0.05级 ±0.2% ±0.5% 0. 5°
0.1级 ±0.2% ±0.5% 0. 5°
0.2级 ±0.5% ±1.0% 1. 0°
4.6 直流纹波
校验装置直流纹波系数一般不大于1%。 注：以上指标不用于合格性判别，仅供参考。
5校准条件
5.1环境条件
环境温度：（20土2）℃：相对湿度：≤75%。 交流供电电压：（220士22）V；电源频率：（50士0.5）Hz。 周围环境无影响仪器正常工作的机械振动和电磁场干扰，
5.2测量标准及其他设备
校准时由标准器、配套设备及环境条件所引起的扩展不确定度（k二2）不大于校验装置最大允许误差绝对值的1/3。标准器的测量范围应能覆盖校验装置的输出范围。
校准时所需的标准器及配套设备主要包括标准电压电流表、电流电压转换器、标准功率表、标准无功功率表、标准相位表、频率测量设备、失真度测量仪、真有效值交流电压表、负载电阻、无感电阻等。
6校准项目和校准方法
6.1校准项目
校验装置的校准项目如表3所示。
2 JJF1923—2021
表3校准项目
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 注：*仅适用于三相校验装置的校准。
校准项目交流电压示值误差交流电流示值误差有功功率示值误差无功功率示值误差相位示值误差频率示值误差直流电压示值误差直流电流示值误差
校准方法条款编号
6.2.3 6. 2.4 6.2.5 6.2.6 6.2.7 6.2.8 6.2.9 6.2.10 6.2.11 6.2.12 6.2.13 6.2.14 6.2.15
短期稳定度负载调整率波形失真度对称度直流纹波
6.2校准方法 6.2.1校准前的检查 6.2.1.1外观检查
校验装置外形结构完好，外露件等不应损坏或脱落，机壳、端钮等不应有影响正常工作的机械碰伤，按键无卡死或接触不良的现象；校验装置产品名称、制造厂家、仪器型号和编号等均应有明确标记；供电电压和频率标志应正确无误。 6.2.1.2通电检查
a）显示校验装置显示应清晰、完整。 b）相序对于三相校验装置，选择其常用量程，在校验装置指示（或默认）对称状态时，采
用相序表、向量图或测量相位等方法检查校验装置实际输出的相序，应与指示一致。
c）输出调节校验装置输出范围应与其工作量程相适应，应能平稳、连续地从量程最低值调至量
程值。校验装置的调节细度一般小于校验装置最大允许误差绝对值的1/5。
注：量程值一般为量程的上限值。如某校验装置10V量程显示范围为0.000V～11.999V，则
一般认为量程值为10V。
3
