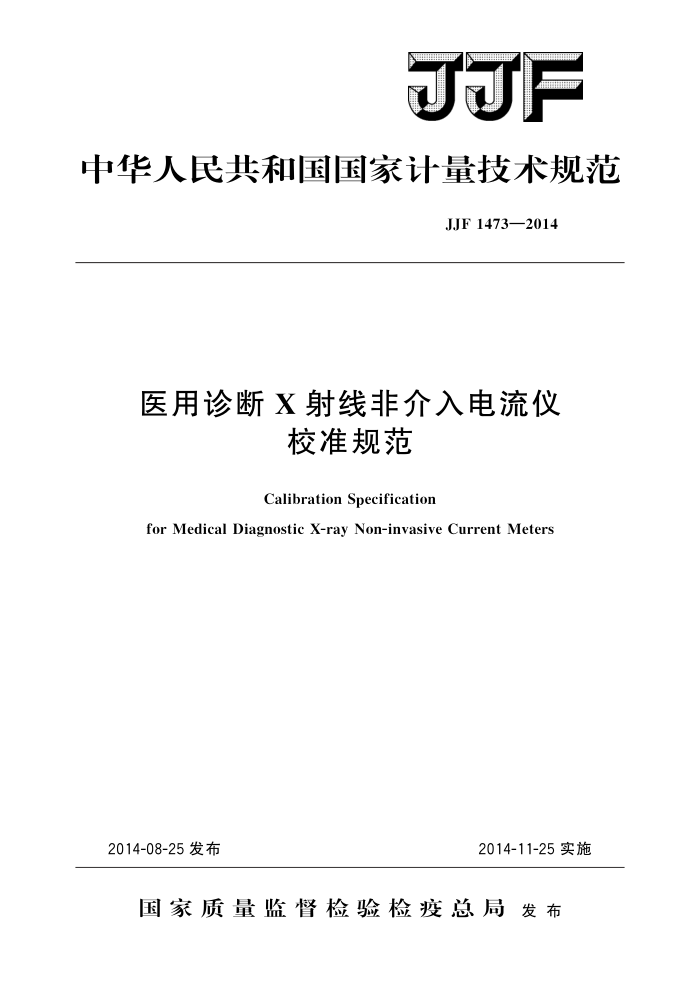

JJF
中华人民共和国国家计量技术规范
JJF1473—2014
医用诊断X射线非介入电流仪
校准规范
Calibration Specification
for Medical Diagnostic X-ray Non-invasive Current Meters
2014-11-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 JJF1473—2014
医用诊断X射线非介入电流仪
校准规范
JJF 1473—2014
Calibration Specification for Medical Diagnostic X-ray Non-invasive Current Meters
归口单位：全国电离辐射计量技术委员会主要起草单位：中国测试技术研究院
上海市计量测试技术研究院
参加起草单位：深圳市计量质量检测研究院
河北省计量科学研究所福建省计量科学研究院
本规范委托全国电离辐射计量技术委员会负责解释 JJF1473—2014
本规范主要起草人：
张从华（中国测试技术研究院）刘志宏（中国测试技术研究院）陈建新（上海市计量测试技术研究院）
参加起草人：
李鹏 (中国测试技术研究院) 周迎春（深圳市计量质量检测研究院）蔡宗霖（河北省计量科学研究所）陈维煌（福建省计量科学研究院） JJF1473—2014
目 录
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (5) (7) (8)
引言
范围· 2 引用文件.. 3术语和计量单位 3.1术语.... 3.2计量单位
1
概述· 5计量特性· 5.1 电流范围· 5. 2 电流分辨力 5.3 示值误差…· 5. 4 倾斜效应 5. 5 重复性.. 6 校准条件： 6.1环境条件 6.2 测量标准及其他设备 7 校准项目与校准方法 7.1电流分辨力 7. 2 示值误差 7. 3 倾斜效应· 7. 4 重复性 8 校准结果表达 9
4
复校时间间隔· 附录A电流仪的连接说明附录B医用诊断X射线非介人电流仪校准原始记录（推荐）格式样式附录 C 校准证书内页（推荐）格式样式附录D电流示值误差测量结果的不确定度评定示例
I JJF1473—2014
引言
本规范依据JJF1001一2011《通用计量术语及定义》、JJF1059.1—2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》编制
针对医用诊断X射线非介人电流仪的实际情况，本规范的制定参考了JJF1075 2001《钳形电流表校准规范》和JJG598一1989《直流数字电流表（试行）》。
本规范为首次制定。
ⅡI JJF1473—2014
医用诊断X射线非介入电流仪校准规范
1范围
本规范适用于医用诊断X射线非介人电流仪，以及非介人电流时间表和多功能X 射线检测仪的X射线管电流测量部分的校准。
2引用文件
本规范引用了下列文件： JJG598直流数字电流表（试行） JJG744医用诊断X射线辐射源 JJF1075钳形电流表校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
3术语和计量单位
3.1术语 3.1.1X射线管电流X-raytubecurrent
电子束打击X射线管靶面的电流。 [IEC60601-1-3:2008,3.85]
3.1.2非介人测量non-invasivemeasurement
通过测量非接入电流探头信号获得X射线管电流值的测量。 3.1.3介人测量invasivemeasurement
通过接人合适的电流仪来获得X射线管电流值的测量 3.1.4非介人电流探头non-invasivecurrentprobe
简称探头，常用钳形表作探头，采用电磁感应原理，测量电流信号。 3.2计量单位
X射线管电流单位的名称：毫安；符号：mA。
4概述
医用诊断X射线非介入电流仪（以下简称电流仪）是一种采用非介入方式测量X射线机管电流的仪器，用于测量X射线机的曝光电流。电流仪根据电磁感应原理，探测曝光管电流信号，采集处理感应电流信号，计算电流值。电流仪主要由探头、信号处理单元、处理终端等组成。
5计量特性
5.1电流范围
I JJF1473—2014
电流测量范围：1mA1000mA。
5.2电流分辨力
电流仪的分辨力不大于1mA。 5.3示值误差
电流仪的最大允许误差：1.5%。 5.4倾斜效应
电流仪的探头倾斜效应对示值影响：满足最大允许误差的要求。 5.5重复性
在直流稳态情况下电流仪的重复性不大于0.5%。 注：以上指标不适用于合格性判别，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：15℃～25℃。 6.1.2相对湿度：30%~85%。 6.1.3无明显影响校准结果的振动、电磁干扰。 6.2测量标准及其他设备
校准时所需的测量标准及其他设备见表1。
表1测量标准及其他设备
仪器名称标准直流电流源诊断X射线机
技术要求
范围：0mA～1000mA；最大允许误差：±0.3% 电压：40kV~150kV；电流：0mA~300mA 最大允许误差：±0.5°
角度计导线固定支架 *表示直流电源，可产生脉冲电流，脉宽1ms～5s可调。
7 校准项目与校准方法
7.1电流分辨力
按照附录A连接电流仪，在最小量程或者0mA～1000mA内任一电流值进行电流分辨力测量，调节电流，观察电流仪的有效末位数字变化最小单位时，变化前后电流示值之差即为电流仪的电流分辨力。 7.2示值误差
对于单一功能的非介入电流表校准时，标准电流源脉宽选取100ms。多功能测试表校准时，保持标准电流源输出电流恒定或者脉冲宽度大于曝光时间，保证脉宽所在时间段包含曝光时间。在100mA～1000mA范围内至少选取常用的3个点对电流仪进行校准。每个点测量6次，求其平均值，按式（1）计算示值误差： 2 JJF1473—2014
1-Io ~×100%
1
(1)
I.
式中：示值误差，%； I一电流仪示值平均值，mA； I。一电流源的电流标准值，mA。
7.3倾斜效应
按照7.2中标准电流源的脉宽设置，电流选取100mA，电流仪探头分别在标准位置和前、后、左、右4个方向倾斜30°各测量1次，记录测试示值，计算最大示值偏差作为倾斜效应，按式（2）计算：
Im-I
X 100%
(2)
R :
I.
式中： R——倾斜效应，%; Im—一电流仪探头在前、后、左、右4个方向倾斜30°测量时偏差最大的示
值，mA；
I一电流仪在标准位置的电流示值，mA。 7.4重复性
按照7.2中标准电流源的脉宽设置，电流标准值选取100mA，电流仪测量10次，按式（3)计算相对实验标准偏差V：
V== 1 (I; -) ×100%
(3)
19
式中： I；一一电流仪单次测量的示值，mA； T—-电流仪示值平均值，mA。 校准结果表达
82
按本规范进行校准，出具校准证书。校准证书应包括JJF1071一2010中所要求的内容，证书内页推荐格式见附录C。
9 复校时间间隔
建议复校时间间隔不超过12个月。
