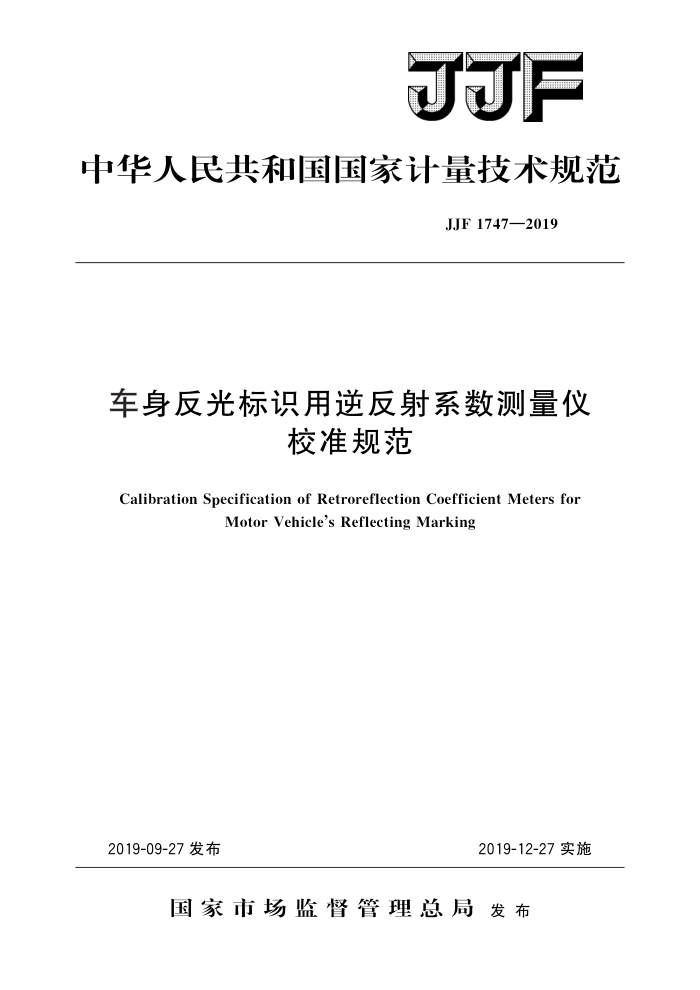

JJF
中华人民共和国国家计量技术规范
JJF1747—2019
车身反光标识用逆反射系数测量仪
校准规范
Calibration Specification of Retroreflection Coefficient Meters for
Motor Vehicle's Reflecting Marking
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF1747—2019
车身反光标识用逆反射系数测量仪校准规范
JJF1747—2019
Calibration Specification of
Retroreflection Coefficient Meters for Motor Vehicle's Reflecting Marking
归口单位：全国法制计量管理计量技术委员会主要起草单位：安徽省计量科学研究院
3M中国有限公司中国计量科学研究院
参加起草单位：浙江浙大鸣泉科技有限公司
甘肃省计量研究院广西壮族自治区计量检测研究院
本规范委托全国法制计量管理计量技术委员会负责解释 JJF1747—2019
本规范主要起草人：
魏元东（安徽省计量科学研究院）王振华（3M中国有限公司）郑春弟（中国计量科学研究院）
参加起草人：
吴勇 （浙江浙大鸣泉科技有限公司）高德成（甘肃省计量研究院）曹磊 （安徽省计量科学研究院）张玉恒（广西壮族自治区计量检测研究院） JJF1747—2019
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (6) (7)
范围· 2 引用文件· 3术语和计量单位· 3 1 逆反射 3 2 参考中心 33 参考轴 3 4 照明轴· 3 5 观测轴 3 6 入射角β 3 7 观测角α 38 发光强度系数R 3 9 逆反射系数R
1
概述· 计量特性
1 5 5 1 示值误差.· 6校准条件. 61环境条件 62测量标准及其他设备·
校准项目和校准方法 71校准项目： 72示值误差校准方法· 8校准结果表达... 81校准数据处理.. 82校准证书. 83校准结果不确定度评定示例… 9复校时间间隔· 附录A车身反光标识用逆反射系数测量仪校准记录（推荐格式）附录B校准证书校准结果内容附录C车身反光标识用逆反射系数测量仪示值误差校准不确定度评定示例...·（9）
1 JJF1747—2019
引言
本规范依据JJF1001一2011《通用计量术语及定义》、JJF10591一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》基础性系列规范进行制定
本规范主要参考GB/T26377一2010《逆反射测量仪》编制而成本规范为首次发布。
ⅡI JJF1747—2019
车身反光标识用逆反射系数测量仪校准规范
1 范围
本规范适用于车身反光标识用递反射系数测量仪的校准。
2 引用文件
本规范引用了下列文件： JJF1546一2015逆反射标准板校准规范 GB/T26377一2010逆反射测量仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3 术语和计量单位
JJF1546—2015《逆反射标准板校准规范》、GB/T26377一2010《逆反射测量仪》 中界定的及以下术语和定义适用于本规范。 31逆反射retroreflection
反射光线从靠近入射光线的反方向，向光源返回的反射（见图1）。 ［GB/T26377—2010，定义31
观测轴
入射角β
-光探测器
参考轴
试样对光探测器张角2
试样参考中心
一光源
1
观测角α试样对光源张角8 照明轴
图1逆反射系统术语及光学测试原理
32参考中心reference centre
在确定逆反射材料特性时，在试样的中心或接近中心所给定的一个点。 ［GB/T26377—2010，定义32]
33参考轴referenceaxis
起始于参考中心，垂直于被测试样反射面的直线。
1 JJF1747—2019
逆反射系数R示值误差：当逆反射系数>30cd·lx-1·m-2时，最大允许误差：士10%；当逆反射系数≤30cd·1x-1·m-2时，最大允许误差：士3cd·1x-1·m-2 注：以上指标不是用于合格性判别，仅供参考。
6校准条件
61环境条件 611环境温度：（23±5）℃。 612相对湿度：≤80%。 62测量标准及其他设备
逆反射标准板： a）逆反射标准板外表面应平滑、洁净，不应有明显划痕、条纹、气泡； b）同一颜色必须具备高、中、低三个级别的逆反射标准板，具有一定的量值梯度
（见表1）。逆反射标准板的计量性能应符合JJF1546一2015《逆反射标准板校准规范》 中的相关要求。
表1逆反射标准板逆反射系数量值限值表高逆反射系数梯度限值 中逆反射系数梯度限值 低逆反射系数梯度限值
逆反射标准板颜色
cd·lx-1·m-2 最高：350 最低：250 最高：300 最低：200
cd ·lx-1.m-2 最高：200 最低：100 最高：150
cd ·lx-1 ·m-2
最高：40 最低：20 最高：25 最低：15 最高：20 最低：10 最高：15 最低：5 最高：7 最低：2
白色
黄色
最低：90 最高：40 最低：30 最高：30 最低：15 最高：20 最低：10
最高：60 最低：40 最高：80 最低：60 最高：40 最低：20 最高：40 最低：20
红色
绿色
蓝色
棕色
校准项目和校准方法
7
7 1 校准项目
示值误差。 7.2 示值误差校准方法
3
