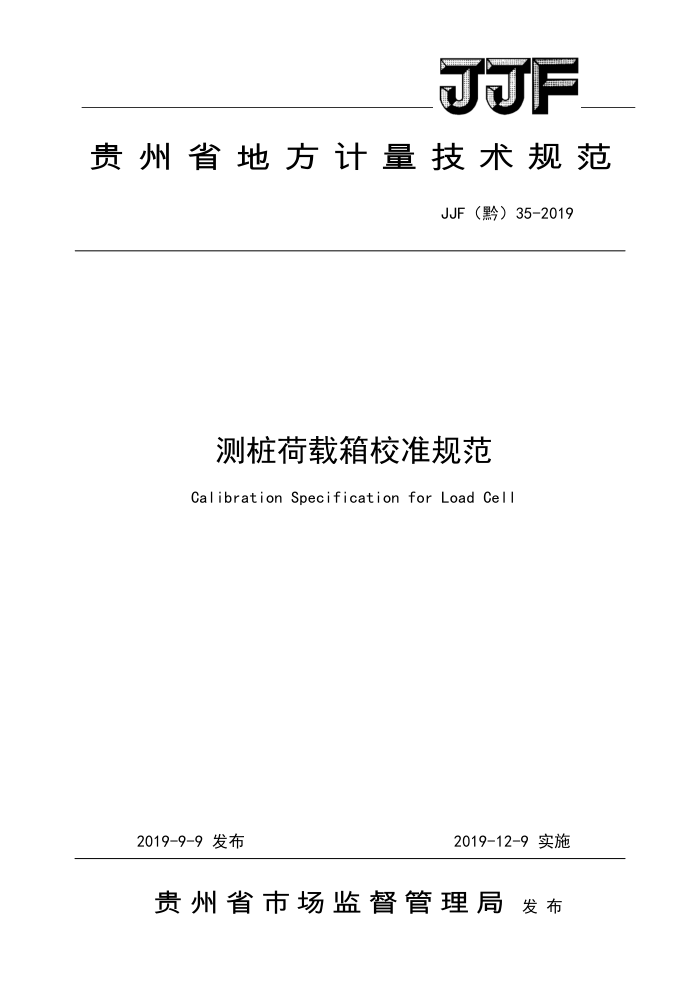

JJF
贵州省地方计量技术规范
JJF（黔）35-2019
测桩荷载箱校准规范 Calibration Specification for Load Cel
2019-9-9发布
2019-12-9实施
贵州省市场监督管理局 发布 JJF（黔）35—2019
测桩荷载箱校准规范 Calibration Specification for Load Celi
JJF(黔）35-2019
归口单位：贵州省市场监督管理局主要起草单位：贵州省计量测试院
贵州省特种设备检验检测院安顺市质量技术监督检测所
参加起草单位：贵州黔浙检测技术咨询服务有限公司
贵州大龙建安检测有限公司遵义市产品质量检验检测院贵州鑫瑞达科技有限公司浙江欧感机械制造有限公司
本规范委托贵州省计量测试院负责解释 JJF（黔）35—2019
本规范主要起草人：
吴凯华（贵州省计量测试院）沈子炀（贵州省特种设备检验检测院）章薇 （安顺市质量技术监督检测所）
参加起草人：
魏 光（贵州黔浙检测技术咨询服务有限公司）
周道 （贵州省计量测试院）陈吉文（贵州大龙建安检测有限公司）屠 乔（遵义市产品质量检验检测院） JJF（黔）35—2019
目录
引言
(I) (1) (1) (1) (1) (2) (2) (3) (5) (7) (8) (10)
范围. 2 引用文件： 3 术语和计量单位 ..
1
概述.. 计量特性.…
4 5
6 校准条件..
校准项目和校准方法 8 校准结果表达与处理· 附录A校准记录格式附录B 校准证书内页格式附录 C 校准不确定度评定示例.
7 JJF（黔）35—2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1001-2011《通用计量术语及定义技术规范》编制。
II JJF（黔）35—2019
测桩荷载箱校准规范
1范围
本规范适用于测桩荷载箱（以下简称荷载箱）的校准。
2引用文件
本规范引用了下列文件： JJG621-2012液压千斤顶检定规程 JGT/T403-2017建筑基桩自平衡静载试验技术规程 JT/T738-2009基桩静载试验自平衡法 JT/T875-2013基桩自平衡法静载试验用荷载箱 DBJ52/T079-2016基桩承载力自平衡检测技术规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用本规范。
3术语和计量单位
3.1内泄漏
荷载箱在保持压力时，因内部密封不良而产生的漏油现象。 3.2校准方程
为了使荷载箱能在其测量范围内连续使用，根据有限次数的测量数据建立的荷载箱压力表示值与其输出实际力值之间的关系式。 3.3负载效率
荷载箱输出力值与理论力值之比。 3.4内插误差
由校准方程求出的与压力表示值相对应的力值线性拟合值和对应的校准点力值之间的相对误差。
4概述
荷载箱由单个或多个荷载单元组合而成，为一次性使用的计量器具。荷载箱工作
1 JJF（黔）35—2019
系统主要由荷载箱、相应的管路和指示器组成，通过液压系统对荷载箱加压，荷载箱对受力体施加作用力，并与荷载箱连通的数字式指示器直接或间接指示所施加的力值。荷载箱用于工程桩承载力的检测。
5计量特性
5.1外观及附件 5.1.1荷载箱主体及主要部件上应有产品名称、规格型号、出厂编号、制造厂名称、 活塞面积等信息 5.1.2荷载箱主要配件应配套校准与使用。如果更换荷载箱压力指示器等重要部件，更换后应重新校准。 5.2指示器的相对分辨力
指示器的相对分辨力≤0.2%FS。 5.3行程
标准型荷载箱有效行程≥100mm且≥0.1D（桩径）。 加长型荷载箱有效行程≥160mm且≥0.1D（桩径）。
5.4负载效率
荷载箱负载效率≥90%。 5.5内泄漏
荷载箱升至额定压力时，关闭供油系统和截止阀，5min内其下降不超过额定油压的5%。 5.6示值重复性
示值重复性≤3%。 5.7内插误差
内插误差：土3%。
6校准条件
6.1环境条件
校准时环境温度：（0～40）℃，相对湿度：≤90%RH。 6.2校准用测量仪器
a）标准测力仪或力标准机：准确度等级不低于0.5级，测力仪力值上限应与被
2
