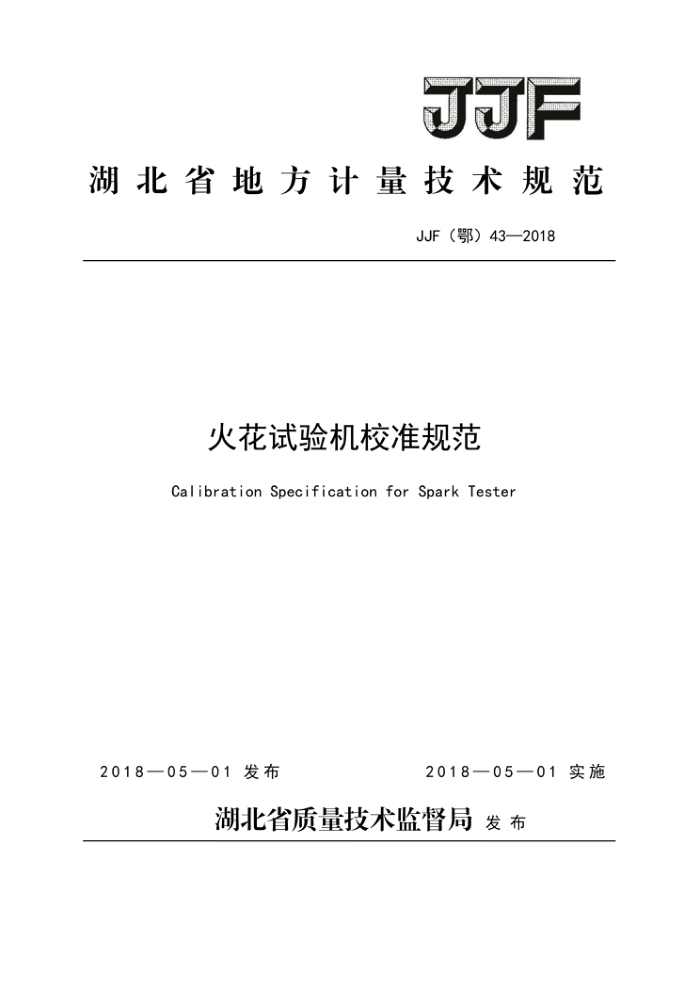

JJF
湖北省地方计量技术规范
JJF（鄂）43—2018
火花试验机校准规范
Calibration Specification for Spark Tester
2018—05—01实施
2018—05—01发布
湖北省质量技术监督局发布 JOF（鄂）482018
火花试验机校准规范
CalTbratfon Specification For
JF（号鄂）48-2018
Spark Tester
WNRURRRNNNRNR
归口单位：湖北省质量技术监督局主要起草单位：宜昌市计量检定测试所
参加起草单位：广州日新电器设备厂
本规范由起草单位负责解释 JF（鄂）482018
本规范主要起草人：
谭磊（宜昌市计量检定测试所）严武军（宜昌市计量检定测试所）吴永辉（广州日新电器设备厂） JJF（鄂）48—2018
目 录
引言
范围引用文件
I
2
3 概述计量特性
4
4.1交直流输出电压示值误差 4.2火花试验机的灵敏度 4.3火花试验机的稳定性... 校准条件
1
3
.3
5
T
5.1环境条件 5.2校准设备及辅助设备
T
校准项目和校准方法 6.1校准项目 6.2校准方法 7 校准结果表达 8 复校时间间隔附录A 附录B 附录C
6
4
V
. 8
9
13 15 JJF（鄂）48—2018
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、
JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》 编制。
本规范在制订过程中充分考虑了国家标准GB/T26873-2011《火花试验机》、GB/T
3048.9-2007《电线电缆性能试验方法第9部分：绝缘线芯火花试验》和行业标准JB/T 4278.10-2011《橡皮塑料电线电缆试验仪器设备检定方法第10部分：火花试验机》
有关火花试验机的相关技术要求、技术指标和检验方法。
本规范给出了火花试验机计量特性的具体校准条件、校准项目和校准方法。 本规范为首次制订。
II JJF（鄂） 482018
火花试验机校准规范
1 范圈
本规范适用于电线电缆在线检测用，频率为50Hz的工频火花试验机和直流火花试验机（以下简称交流火花机和直流火花机或火花机）的校准。
不适用于脉冲式火花试验机、高频火花试验机、火花检漏仪和其他用途的火花试验机的校准。
2 引用文件
本规范引用了下列文件 GB/T26873-2011《火花试验机》 GIB/T3048.9-2007《电线电缆性能试验方法第9部分：绝缘线芯火花试验》 J3/T4278.10-2011《橡皮塑料电线电缆试验仪器设备检定方法第10部分：火花试
验机》
凡是注日期的引用文件，仅注日期的版本适用于该规范：凡是不注日期的引用文件其最新版本（包括所有的修改单）适用于本规范。
概述
3
火花机由高压发生器、电压表、试验电极、保护电极、击穿指示器和控制电路组成，用于检验橡皮和塑料绝缘电线电缆绝缘线芯的绝缘层质量，包括电线电缆试品是否绝缘不良、绝缘材料是否有气孔或露铜。当检验试验中出现电火花，击穿指示器会发出声光报警，并记录击穿次数。 JJF（鄂） 48—2018
10
图中： 1一试样导体；2一被试绝缘线芯（电线）；3一试验电极；4一试验电极箱；5一检测控制装置； 6一高压电源；7一接地端；8一保护电极；9一绝缘子；10一收线盒。
图1火花试验机组成示意图
火花机的组成如图1所示，按照高压发生器的不同，将火花机分为工频火花试验机和直流火花试验机。工频火花机的高压发生器低压端接地；直流火花机的高压发生器正极接地。
4计量特性
4.1交直流输出电压示值误差
火花机的交直流输出电压示值误差用相对误差表示，相对误差用公式（1）表示：
V-V
(1)
Sy = X100%
V
式中：- 输出电压相对误差，%；
V一火花试验机输出电压标称值，kV； V—标准器的实测值，kV。
火花机根据交直流输出电压示值最大允许误差划分准确度等级，如表1所示。
表1车 输出电压的准确度等级与最大允许误差
2级 ±2%
5级 ± 5%
准确度等级最大允许误差
2 JJF（鄂）48—2018
4.2火花试验机的灵敏度 4.2.1工频火花试验机的灵敏度
工频火花试验机在3kV的输出电压时，在稳态电流不超过600uA条件下，击穿20 次，记录次数与实际击穿次数一致。 4.2.2直流火花试验机的灵敏度
直流火花试验机在5kV的输出电压时，在稳态电流不超过600uA条件下，击穿20 次，记录次数与实际击穿次数一致。 4.3火花试验机的稳定性 4.3.1工频火花试验机的稳定性
工频火花试验机在输出电压调至额定值（或实际使用最高电压），试验电极与地之间接入500pF高压电容器，人工击穿装置并联接入回路中，击穿20次，记录次数与实际击穿次数一致。 4.3.2直流火花试验机的稳定性
直流火花试验机在输出电压调至额定值（或实际使用最高电压），试验电极与地之间接入人工击穿装置，击穿20次，记录次数与实际击穿次数一致。
5校准条件
5.1环境条件 5.1.1环境温度：5℃~40℃ 5.1.2环境湿度：≤85%RH 5.1.3电源电压：220V±22V 5.1.4电源频率：50Hz±2.5Hz 5.2校准设备及辅助设备 5.2.1高压测量设备
高压测量设备的电压等级应不低于被校火花试验机的额定电压，一般使用输入阻抗
大于100MQ的数字高压表（高压分压器配数字多用表），所选用的高压测量设备与被校火花机输出电压的准确度等级应满足表2的要求。也可以使用其他满足计量性能的测试仪器。
3
