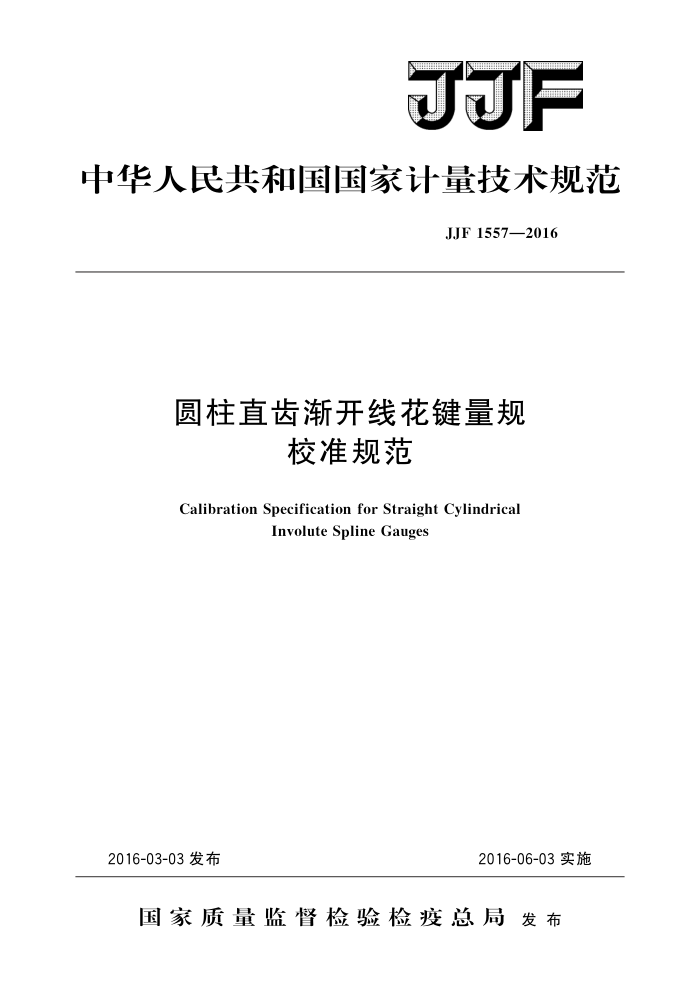

JJF
中华人民共和国国家计量技术规范
JJF1557—2016
圆柱直齿渐开线花键量规
校准规范
Calibration Specification for Straight Cylindrical
Involute Spline Gauges
2016-06-03实施
2016-03-03发布
国家质量监督检验检疫总局发布 JJF1557—2016
圆柱直齿渐开线花键量规
校准规范
JJF 1557—2016
Calibration Specification for Straight Cylindrical Involute Spline Gauges
归口单位：全国几何量长度计量技术委员会主要起草单位：江苏省计量科学研究院
恒锋工具股份有限公司
渐江省计量科学研究院
工业和信息化部电子五所赛宝计量检测中心
参加起草单位：中国计量学院
本规范委托全国几何量长度计量技术委员会负责解释 JJF1557—2016
本规范主要起草人：
王晓飞 （江苏省计量科学研究院）陈子彦（恒锋工具股份有限公司）茅振华 (浙江省计量科学研究院）常青（工业和信息化部电子五所赛宝计量检测中心）阳敏莉（恒锋工具股份有限公司）
参加起草人：
秦洁 (江苏省计量科学研究院) 赵 区军（中国计量学院） JJF1557—2016
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (5) (6) (6) (7) (8) (8) (9) (11) (12) (14) (16) (21) (28)
范围 2引用文件 3 术语.· 3.1 模数· 3. 2 齿厚· 3.3 跨棒距· 3. 4 齿槽宽· 3.5 棒间距·.
1
概述· 5 计量特性· 6 校准条件。 6.1环境条件： 6.2校准项目及校准用标准器· 2 校准项目和校准方法 7. 1 塞规齿厚.. 7. 2 塞规大径·· 7.3环规齿槽宽· 7. 4 环规小径·· 7. 5 齿形误差 7. 6 齿向误差 7. 7 分度误差 8
&
校准结果表达. 复校时间间隔·
9
附录A 圆柱直齿渐开线花键量规的型式附录B 花键量规尺寸公差与单项公差附录 C 测量齿厚（或齿槽宽）时所用的三针（或测球）的推荐尺寸计算附录 D 塞规跨棒距Mre和环规棒间距Mki的计算示例附录E 分度误差的确定附录F 偶数齿花键塞规齿厚、齿形误差及齿向误差测量结果不确定度评定附录G 校准证书内容
+++++.
I JJF1557—2016
引言
本规范是针对圆柱直齿渐开线花键量规校准制定的计量技术规范。圆柱直齿渐开线花键量规是控制工件渐开线花键齿厚（或齿槽宽）极限尺寸的专用量规。
本规范主要参考标准是GB/T5106一2012《圆柱直齿渐开线花键 量规》； GB/T3478.5一2008《圆柱直齿渐开线花键（米制模数齿侧配合）》；GB/T15758 2008《花键基本术语》。
其中，本规范术语中齿厚、齿槽宽的定义与GB/T15758一致，跨棒距、棒间距参考GB/T15758编辑。
计量特性符号与GB/T5106的符号一致，但GB/T5106中表述公差的符号，
在本规范中表述为误差的符号。
附录A圆柱直齿渐开线花键量规的型式与GB/T5106一致。
一
附录B花键量规的尺寸公差与GB/T5106一致，单项公差与GB/T5106相比
增加了磨损极限。
一附录C中三针（或测球）的计算示例与GB/T5106一致。 一附录E中的内容与GB/T3478.5一致。 本规范为首次发布。
II JJF1557—2016
圆柱直齿渐开线花键量规校准规范
1范围
本规范适用于模数为0.25mm～10mm、齿数为10～100、标准压力角为30°
37.5°和45°且分度圆直径≤180mm的圆柱直齿渐开线花键量规的校准。
2引用文件
本规范引用了下列文件： GB/T3478.5一2008圆柱直齿渐开线花键（米制模数齿侧配合）第5部分：检
验（GB/T3478.5—2008，ISO4156-3：2005，MOD)
GB/T5106一2012圆柱直齿渐开线花键量规 GB/T15758—2008花键基本术语凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语
GB/T15758一2008界定的以及下列术语和定义适用于本规范。 3.1模数module［GB/T15758—2008，5.1]
表示渐开线花键键齿大小的参数，其数值为齿距除以圆周率元所得的商，以 mm计。 3.2齿厚tooththickness［GB/T15758—2008，7.2.5]
在渐开线外花键上，一个键齿的分度圆弧长。见图1。 3.3跨棒距measurementovertwopins
借助两量棒测量花键塞规实际齿厚时两量棒间的外侧距离。见图1。
大径小径
弧齿厚
量棒直径
图1花键塞规
- JJF1557—2016
3.4齿槽宽spacewidth［GB/T15758—2008，7.2.1]
在渐开线内花键上，一个齿槽的分度圆弧长。见图2。 3.5棒间距measurementbetweentwopins
借助两量棒测量花键环规实际齿槽宽时两量棒间的内侧距离。见图2。
大径小径
弧齿宽
量棒直径图2花键环规
4概述
花键量规是控制工件花键齿厚（或齿槽宽）极限尺寸的专用量规。花键量规按测量对象不同，可分为花键塞规和花键环规。根据花键量规功能及其特征的不同，可分为：综合通端环规、非全齿通端环规、综合止端环规、非全齿止端环规、综合通端塞规、非全齿通端塞规、综合止端塞规、非全齿止端塞规。花键量规的型式见附录A。
计量特性
5
计量特性及符号见表1。花键量规的尺寸公差和单项公差参见附录B。
表1计量特性及符号
序号 1
符号 s E Dee D : F. F: Fp
计量特性名称塞规齿厚环规齿槽宽塞规大径环规小径齿形误差齿向误差分度误差
2
3 4 5 6 7 注：表中分度误差为测出的齿距累积误差F。消除花键偏心量后的结果，花键量规的齿距累积
误差是在花键偏心为零的情况下（即分度误差）。
2 JJF1557—2016
6校准条件
6.1环境条件 6.1.1测量条件：温度：（20士1）℃；相对湿度不大于70%。 6.1.2实验室内应无影响测量准确度的灰尘、噪音、振动和磁场。 6.2校准项目及校准用标准器
表2所列测量仪器可以作为校准用的测量标准，用于测量花键量规的一个或几个参数
表2校准项目及校准用标准器
校准用标准器杠杆千分尺、量块、三针测长仪、标准环规、三针
校准项目
塞规齿厚环规齿槽宽、塞规大径、偶数齿花键环规小径塞规齿厚、环规齿槽宽、塞规大径、偶数齿花键环规小径、奇数齿花键环规小径齿形误差，齿向误差，分度误差
坐标测量机
齿轮测量中心注：允许使用满足不确定度要求的其他标准器。
校准项目和校准方法
7
校准前应确认无影响校准正确实施和校准结果的外观缺陷。 7.1塞规齿厚 7.1.1 塞规齿厚的校准必须对所有键齿进行测量，且在花键有效长度上至少两个截面上测量。 7.1.2通常情况下允许先把齿厚转换成跨棒距，而直接校准跨棒距尺寸。偶数齿齿厚的计算见公式（1），奇数齿齿厚的计算见公式（2）。 7.1.3用三针（或测球）、杠杆千分尺校准跨棒距Mke尺寸，如图3所示。校准前需将杠杆千分尺的指示表用量块对零，量块尺寸等于跨棒距理论值组。三针（或测球）的计算和选取参照附录C，跨棒距的计算示例参见附录D。
偶数齿齿厚的计算见公式（1）：
DRe
Db
S=D 元
(1)
MRe-DRe invαp Db
TOS
奇数齿齿厚的计算见公式（2）：
90°
DRe Db
Dbcos MRe-DRe
S=D 70
(2)
Z invαp
L inv cOs
式中： S- 齿厚，mm；
齿数；
Z D 分度圆直径，mm；
3
