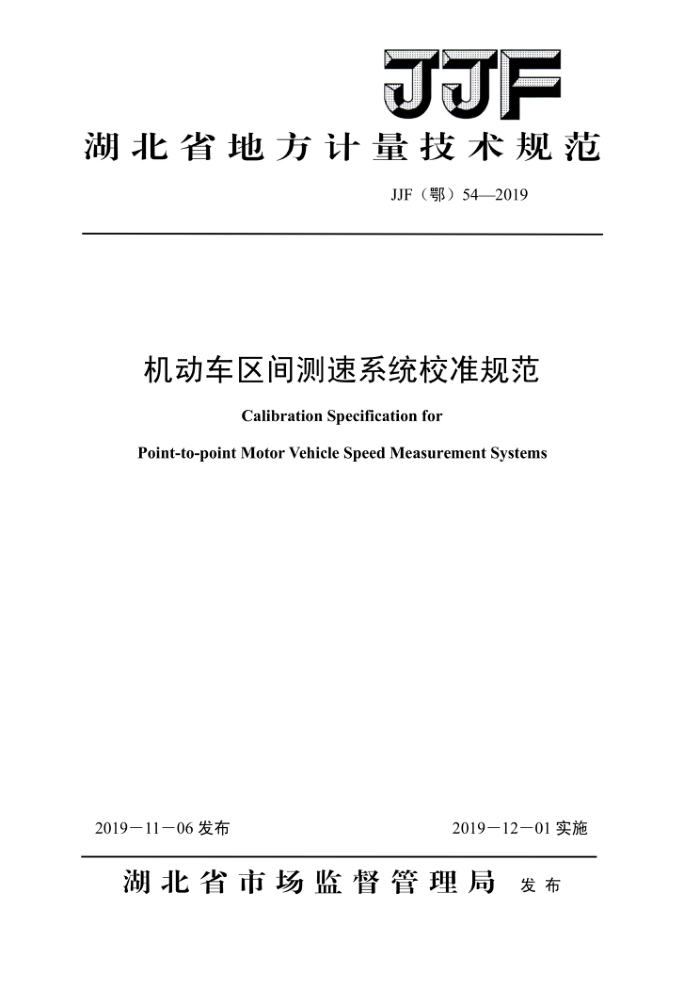

JJF
湖北省地方计量技术规范
JJF（鄂）54—2019
机动车区间测速系统校准规范
Calibration Specification for
Point-to-point Motor Vehicle Speed Measurement Systems
2019-11-06发布
2019-12-01实施
湖北省市场监督管理局 发布 JJF（鄂） 54 —2019
机动车区间测速系统
校准规范 Calibration Specification for Point-to-pointMotorVehicleSpeed
JF（鄂）54—2019
Measurement Systems
归口单位：湖北省市场监督管理局
主要起草单位：湖北省计量测试技术研究院
本规范委托湖北省计量测试技术研究院负责解释 JJF（鄂） 54—2019
本规范主要起草人：
任俊杰（湖北省计量测试技术研究院）
杨振立（湖北省计量测试技术研究院）肖亿 （湖北省计量测试技术研究院）王勇刚（湖北省计量测试技术研究院随州分院）
参加起草人：
徐化斌（湖北省随县公安局交通警察大队）
杨雄杰（武汉中科通达高新技术股份有限公司）
李新闻（湖北晨智系统工程有限公司）
印链（湖北省计量测试技术研究院） JJF（鄂） 54 2019
目录
引言 1 范围. 2 引用文件. 3 术语. 3.1 机动车区间测速系统， 3.2测速区间.. 3.3 区间行驶时间. 3.4区间距离. 3.5 当前时刻误差.
(I) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (8) (9)
概述. 计量特性. 5.1测速范围. 5.2区间距离误差. 5.3现场测速误差. 5.4当前时刻误差. 6校准条件.. 6.1环境条件. 6.2校准用标准装置. 7校准项目和方法 7.1校准前准备 7.2区间距离误差的校准 7.3当前时刻误差的校准. 7.4现场测速误差的校准 8校准结果表达 9 复校时间间隔附录A机动车区间测速系统测量不确定度分析附录B 机动车区间测速系统校准记录（推荐）格式附录C 校准证书内容
4
5
I JJF（鄂） 54—2019
引言
本规范依据JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012 2《测量不确定度评定与表示》等基础性系列规范制定。
本规范主要参考GB/T21255-2007《机动车测速仪》和GA/T959-2011《机动车区间测速技术规范》制定。
本规范为首次发布。
1I JJF（鄂）54——2019
机动车区间测速系统校准规范
1范围
本规范适用于固定安装在道路上、区间距离在（1～40）km的机动车区间测速系统（以下简称区间测速系统）的距离、当前时刻、测速计量参数的校准
2引用文件
本规范引用了下列文件：
GB/T21255-2007 《机动车测速仪》 GA/T959-2011 《机动车区间测速技术规范》 凡是注日期的引用文件，仅注日期的版本适用于本规范
3术语
3.1机动车区间测速系统
检测机动车通过测速区间的平均速度的机动车测速仪。 3.2测速区间
起点与终点监控设备之间构成的一段道路区间。 3.3区间行驶时间
机动车行驶通过测速区间的行驶时间。
3.4区间距离
机动车行驶通过测速区间的道路长度 3.5当前时刻误差
起点和终点监控设备显示的当前时刻与北京时间之间的差值。
4概述
区间测速系统通常由起点和终点监控终端、通信网络、中心控制设备及软件等组成。该类系统在行驶路段唯一确定、且限速值恒定的一段道路上布设两个固定监控点及相应的监控终端，两个监控点之间构成一个测速区间。起点和终点的监控终端先后 JJF（鄂）54——2019
被同一行驶车辆触发，自动记录该车辆的通过时刻、车辆特征等信息，并通过通信网络传送到中心控制设备，根据区间行驶时间计算其平均速度。
5计量特性 5.1测速范围
至少应满足（20～180）km/h。 5.2 区间距离误差
最大允许误差：（-3～0）%。
5.3 现场测速误差
<100km/h时，最大允许误差：（-6～0）km/h； ≥100km/h时，最大允许误差：（-6～0）%。
5.4当前时刻误差
最大允许误差：±1s。 注：以上所有指标不是用于合格性判别，仅提供参考。
6校准条件
6.1环境条件
（1）温度：-15℃~55℃；（2）相对湿度：≤85%。
6.2 校准用标准装置
校准用标准装置及技术要求见表1。
表1校准用标准装置及技术要求
序号
名称
技术指标要求
具有车载移动测距功能，测距分辨力优于1m，最大允许误差
标准测速仪及显示装置 不超过±0.5%。
1
具有与北京时间同步的功能，显示分辨力优于0.1s，日差不超过±0.1s/d，当前时刻误差不超过±0.1s。
标准时钟及显示装置
2
2
