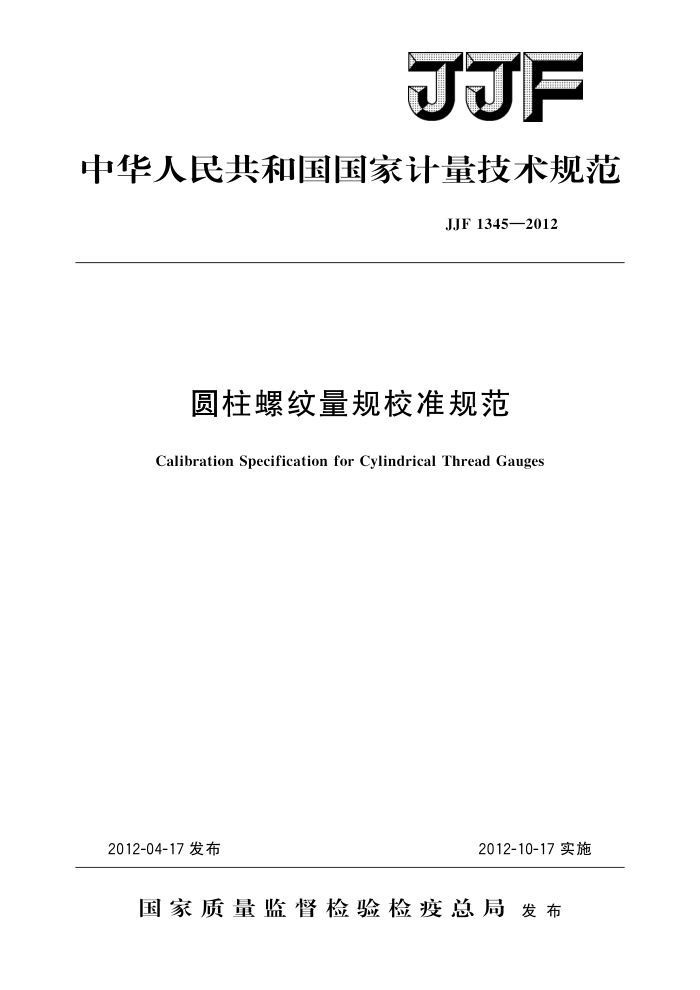

F
中华人民共和国国家计量技术规范
JJF1345—2012
圆柱螺纹量规校准规范
Calibration Specification for Cylindrical Thread Gauges
2012-04-17发布
2012-10-17实施
国家质量监督检验检疫总局发布 JJF1345—2012
圆柱螺纹量规校准规范
JJF 1345—2012 代替JJG888—1995
Calibration Specificationfor Cylindrical Thread Gauges
归口单位：全国几何量长度计量技术委员会
主要起草单位：中国计量科学研究院
辽宁省计量科学研究院
参加起草单位：成都成量工具集团有限公司
本规范委托全国几何量长度计量技术委员会负责解释 JJF1345—2012
本规范主要起草人：
王为农 （中国计量科学研究院）裴丽梅（中国计量科学研究院）石作德（辽宁省计量科学研究院）张瑜 (辽宁省计量科学研究院）
参加起草人：
王莺（成都成量工具集团有限公司） JJF1345—2012
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (7) (7) (8) (9) (14) (15) (18)
范围·. 2 引用文件 3
1
术语.· 概述·
4 5 计量特性
5.1计量特性及符号 5.2计量特性校准组合 6校准条件. 6.1环境条件， 6.2标准仪器及其他设备
校准项目和校准方法
7
7.17 校准项目组合 7.2校准方法 8 校准结果表达
复校时间间隔附录A小尺寸工作环规及一般用途工作环规校准附录B中径测量的不确定度评定示例附录 C 中径计算示例附录 D 校准记录及证书内页格式附录E 规范中使用的符号列表
9 JJF1345—2012
引言
本规范参照下列文件起草：欧洲国家计量院联合会（EuropeanAssociationofNationalMetrologyInstitutes）
校准指南：使用机械法测量圆柱螺纹量规中径指南（EURAMET/cg-10/v.01：Deter mination of Pitch Diameter of Parallel Thread Gauges by Mechanical Probing,July 2oo7)
德国校准实验室（DKD）指南DKDR43：2003第4.8部分：几何量测量器具校准：圆柱螺纹设定规、工作规和校对规的校准（RichtlinieDKDR43Blatt4.8Kalibri eren von Messmitteln fur geometrische Messgroβen: Kalibrieren von zylindrischen GewindeEinstelldornen,GewindeLehrdornenundPrufdornen,2oo3)
本规范为修订，代替JJG888一1995《圆柱螺纹量规》。 与JJG888相比，除编辑性修改外，主要技术变化如下：
校准的计量特性只包括直接影响螺纹量规中径量值的参数：单一中径、牙侧
角、螺距及螺距累积误差。检查性计量特性，如硬度、表面粗糙度等不列人。
对计量特性设定组合，明确可以按照需要选择组合进行部分计量特性的校准。 一探针直径的影响由实验室根据采用的具体方法作为不确定度分量考虑。
I JJF1345—2012
圆柱螺纹量规校准规范
1 范围
本规范适用于对称的直牙侧牙型圆柱螺纹量规的校准。 2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T3934一2003普通螺纹量规技术条件 GB/T14791—1993螺纹术语 GB/T27025检测和校准实验室能力的通用要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语
圆柱螺纹的术语见GB/T3934—2003，GB/T14791—1993。 4概述
圆柱螺纹量规是对内、外圆柱螺纹要素尺寸边界条件进行综合检验的计量器具，用于控制圆柱螺纹要素的极限尺寸。
构成圆柱螺纹的要素见图1。
1.
d,
图1圆柱螺纹要素
d2一中径；d一大径；d一小径；P—螺距；α1，a2—牙侧角；α—牙型角，α=αi十α
注：图中图形和符号适用于外螺纹。
内螺纹中径、大径、小径符号分别表示为D2、D、Di，其余与外螺纹相同。
5计量特性
5.1计量特性及符号
计量特性及符号见表1。
1 JJF1345—2012
表 1 计量特性及符号
符号 d2, D2 P α △Ps
符号 αi，α2 d D;
名称中径螺距牙型角螺距累积误差
名称牙侧角塞规大径环规小径
5. 2 计量特性校准组合
根据用户的预期应用选择计量特性进行校准。这些计量特性的校准通常按照表2所列不同情况进行组合
表 2 圆柱螺纹量规计量特性校准组合
参数
预期应用
需作为不确定度分量的输入
符号
组合 计量特性
测量单一中径
引用
J
中径牙型角螺距中径牙型角螺距
d2, D2
m
标称值 V （公差区间）标称值
1
α P
d2, D2 α P
V V
m α
螺纹量规的复校准
2
标称值
中径 m
中径牙型角螺距中径牙侧角塞规大径环规小径螺距
d2, D2 Q P d2,D2 α1，α2 d D; P
V
标称值 V（公差区间）
3
P m αi,α2 d D, P
V V J V V V
4
螺纹量规的首次和修理后的校准
作用中径
d2, D2 α1，α2 d Di
V V V J V
中径牙侧角塞规大径环规小径螺距累积误差 △Pz
m α1α2 d D; APs
5
注：符号m是测量螺纹中径时， 与螺纹两牙侧良好接触的探针或三针的中心间距离（见图3）。
2 JJF1345—2012
6校准条件
6.1环境条件
对温度的最低要求：根据其对测量不确定度的影响而定。环境的温度变化应尽量控
制，在量规尺寸比较大时尤其应注意。 6.2标准仪器及其他设备
表3所列测量仪器可以作为标准仪器，用于测量螺纹量规的一个或几个参数。根据仪器的准确度、操作方法和被校量规参数不同，校准结果的不确定度会不同，应根据需要选择，并在不确定度评定中考虑。
表3可选用的测量仪器
名称
被测参数
测长仪十三针/T形球探针
单一中径螺距，牙型角螺距，大径/小径，牙侧角，中径，作用中径单一中径，螺距，大径/小径，牙侧角，作用中径单一中径，螺距，大径/小径，牙侧角，作用中径
轮廓仪万能工具显微镜（轴切法）坐标测量机二维螺纹量规扫描仪
7 校准项目和校准方法
7.1校准项目组合 7.1.1组合1：单一中径
测量m值，利用螺距P和牙型角α的标称值，计算单一中径。
7.1.2组合2：单一中径
测量m值和牙型角α，利用螺距P的名义值，计算单一中径。 7.1.3组合3：中径
测量m值和螺距P，利用牙型角α的标称值，计算中径。 7.1.4组合4：中径
测量m值、螺距P、牙侧角α1和α2、大径d或小径D1，计算中径。 7.1.5组合5：作用中径
测量m值、螺距P、牙侧角α1和α?、大径d或小径D1；利用螺距累积误差计算作用中径。 7.2校准方法 7.2.1单一中径
利用表3中列出的不同仪器，单一中径校准方法会有差异。以下单一中径校准表述仅涉及三针法或测球法。
3
