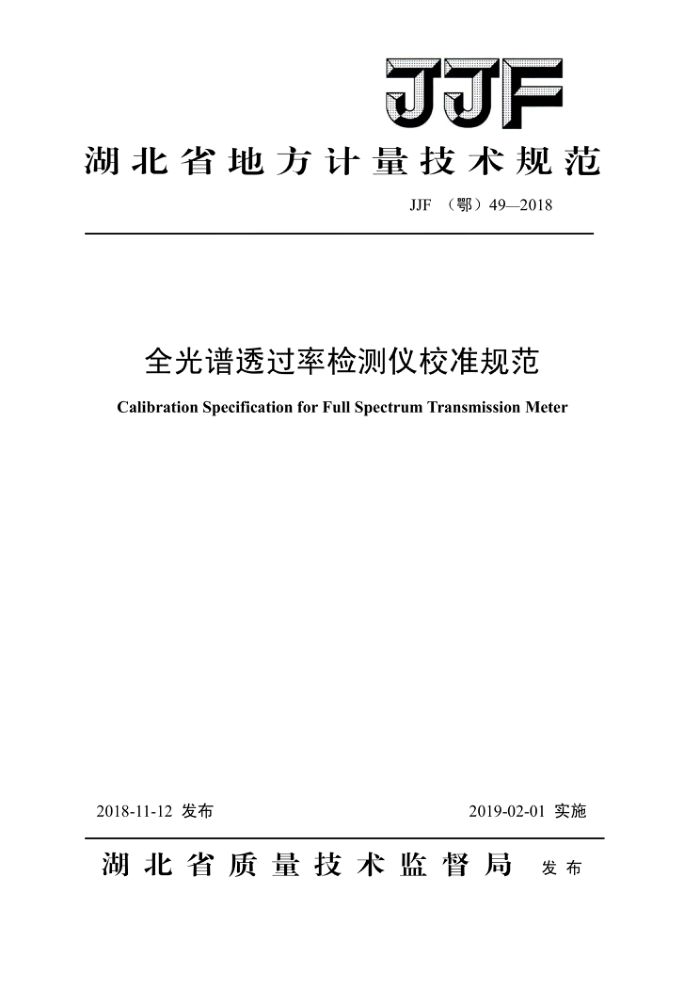

JJF
湖北省地方计量技术规范
JJF（鄂）49—2018
全光谱透过率检测仪校准规范 Calibration Specification for Full Spectrum Transmission Meter
2019-02-01实施
2018-11-12发布
湖北省质量技术监督局 发布 JJF（鄂）49—2018
全光谱透过率检测仪校准规范 Calibration Specificationfor FullSpectrumTransmissionMeter
JJF（鄂）49—2018
归口单位：湖北省质量技术监督局起草单位：湖北省计量测试技术研究院
本规范委托湖北省计量测试技术研究院负责解释 JJF（鄂）49—2018
本规范主要起草人：
徐迅（湖北省计量测试技术研究院）
王琦（湖北省计量测试技术研究院）
葛久志（湖北省计量测试技术研究院）
余建辉（湖北省计量测试技术研究院）
参加起草人：
汪岩峰（湖北省计量测试技术研究院）
朱新旺（湖北省计量测试技术研究院）
吴泽钊（湖北省计量测试技术研究院）
朱振华（湖北省计量测试技术研究院） JF（鄂）49—2018
目录
引言
(II) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (5) (6) (8) (9)
范围. 引用文件
1
2 3 术语和计量单位
3.1 光通量. 3.2 透射比，
4 概述计量特性
5
5.1 示值误差 5.2 重复性 5.3 漂移校准条件 6.1 校准环境条件. 6.2 校准用标准器.
6
7 校准项目和校准方法
7.1 外观检查. 7.2 漂移 7.3 示值误差 7.4 重复性
8 校准结果表达， 9 复校时间间隔附录A 全光谱透过率检测仪校准原始记录（参考格式）附录B 校准证书内页格式，附录C 全光谱透过率检测仪可见光波段透射比示值误差不确定度评定. JJF（鄂）49—2018
引 言
本规范的制定以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》的规定为基础性系列法规。
本规范主要参考了JJG178-2007《紫外、可见、近红外分光光度计检定规程》的有关校准方法和技术指标。
本规范为首次发布。
II JJF（鄂）49—2018
全光谱透过率检测仪校准规范
1范围
本规范适用于全光谱透过率检测仪的校准，
2引用文件
本规范引用了下列文件： JJF1225-2009汽车用透光率计校准规范 GB/T2410-2008透明塑料透光率和雾度的测定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本适用于本规范。
3术语和计量单位
3.1光通量luminousflux
根据辐射对CIE标准光度观察者的作用，从辐射通量Φ。导出的光度量。符号为Φv 计量单位：lm。对于明视觉，有
dΦe() × V(2)d(2)
Φy = Km Jo da
(1)
式中：dΦe(α)/d入一辐射通量的光谱分布；
V(a)—光谱光视效率。
3.2透射比transmittance
在入射辐射的光谱组成、偏振状态和几何分布指定条件下，透射的辐通量或光通量与入射通量之比。符号是T，计量单位为1。
4概述
全光谱透过率检测仪一般由光源、光接收传感器和显示器组成。 全光谱透过率检测仪的测量原理是使一定辐射通量或光通量的入射光通过被测
1 JJF（鄂）49—2018
样品，在被测样品另一侧用光接收传感器测量透过光的光通量，计算透射光光通量与入射光光通量的比值，从而计算出样品的透射比。
全光谱透过率检测仪是用于测量各种光学元件、平面玻璃、滤光片、显示屏、手机屏、触摸面板、塑料、硅胶材料等产品的光透射比的仪器。
5计量特性 5.1 示值误差
透射比示值误差，见表1所示。
表1透射比示值误差
紫外光区（200-380） 可见光区（380-760） 近红外区（760-2500）
光谱范围（nm）
±2%
示值误差
±2%
±3%
5.2重复性
透射比重复性，见表2所示。
表2 透射比重复性
光谱范围（nm）
紫外光区（200-380） 可见光区（380-760） 近红外区（760-2500）
重复性
≤1%
≤1%
≤1%
5.3漂移
透射比漂移，见表3所示。
表3透射比漂移
紫外光区（200-380） 可见光区（380-760） 近红外区（760-2500）
光谱范围（nm）
漂移注：以上所有指标不是用于合格性判别，仅供参考。 校准条件
≤1%
≤1%
≤1%
6
6.1 校准环境条件 6.1.1环境温度：（23±5）℃。 6.1.2 相对湿度：≤80%。 6.1.3 电源电压：AC（220±22）V；频率为（50±1）Hz；根据被校仪器的电源要求选用。 2
