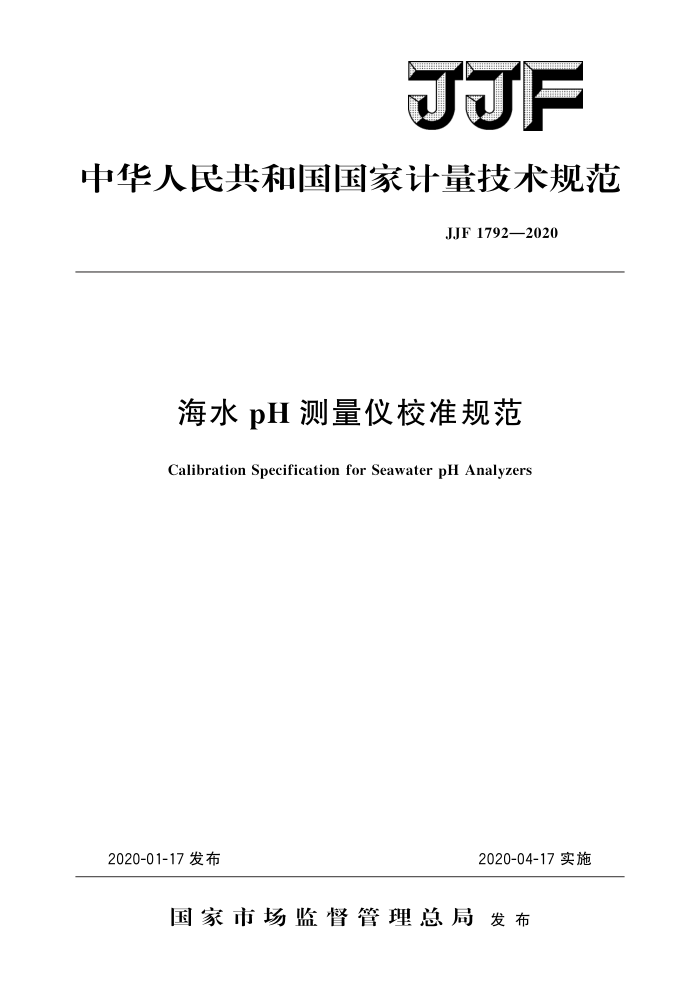

JJF
中华人民共和国国家计量技术规范
JJF1792—2020
海水pH测量仪校准规范
Calibration Specification for Seawater pH Analyzers
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1792—2020
海水pH测量仪校准规范
JJF 1792—2020
Calibration Specification for
Seawater pH Analyzers
归口单位：全国海洋专用计量器具计量技术委员会起草单位：国家海洋标准计量中心
本规范委托全国海洋专用计量器具计量技术委员会负责解释 JJF1792—2020
本规范起草人：
石超英（国家海洋标准计量中心）王聪 总（国家海洋标准计量中心）王爱军（国家海洋标准计量中心） JJF1792—2020
目 录
引 言 1
(IⅡ) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (5) (6) (8) (9)
范围 2 引用文件..
概述. 计量特性·
3 4 5 校准条件. 5.1 校准环境条件。
5.2 测量标准及其他设备： 6校准项目和校准方法 6.1校准项目· 6.2校准方法
校准结果表达· 7.17 校准记录· 7.2校准结果处理. 8复校时间间隔· 附录A海水pH测量仪校准专用容器附录B海水pH测量仪校准记录表附录C海水pH测量仪校准证书内页格式附录DpH示值误差校准结果的测量不确定度评定示例
7
- JJF1792—2020
引言
本规范以JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》和JJF1071一2010《国家计量校准规范编写规则》为基础性系列规范进行制定
本规范结合海水pH测量仪的发展和使用现状，参考了JJF1547一2015《在线pH 计校准规范》的部分内容进行制定。
本规范为首次发布。
II JJF1792—2020
海水pH测量仪校准规范
1范围
本规范适用于海水pH测量仪的校准。
2 引用文件
本规范引用以下文件： JJF1547一2015在线pH计校准规范 HY/T098—2007海水pH测量仪检测方法 OIMLR54（1980) 水溶液的pH值（pHScaleforAqueousSolutions）凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
海水pH测量仪是指用于测量海水pH值的仪器（以下简称“测量仪”）。该类仪器由pH传感器、温度探头和主机组成，可直接置于海水中测量，一般集成在多参数水质仪或浮标等海洋监测设备上，具有在线实时连续测量、不需取样等特点。以电化学为基础的测量仪工作原理是通过感应元件将海水中的氢离子浓度转换为相应的电信号，通过模数转换和数据处理后显示出pH值。 4计量特性
测量仪计量特性列于表1。
表1测量仪的计量特性
序号 1 2 3 4 注：以上所有指标不作为合格性判别，仅提供参考
项目 pH示值误差
计量性能应不超过士0.1 应不超过士0.1 应不超过士0.5℃ 应不超过0.03
温度补偿引起的pH示值误差
温度示值误差 pH示值重复性
5校准条件 5.1校准环境条件
环境温度：（23士10)℃；相对湿度：20%~80%；
1 JJF1792—2020
其他：周围无影响测量仪正常工作的机械振动和电磁干扰等。 5.2测量标准及其他设备 5.2.1pH有证标准物质：应使用pH有证标准物质，不确定度小于等于0.03（k= 2），如硼砂pH标准物质、混合磷酸盐pH标准物质、邻苯二钾酸氢钾pH标准物质。 按照标准物质证书配制得到相应的标准溶液。 5.2.2容量瓶：A级。 5.2.3恒温水槽：恒温槽内胆直径大于50cm：恒温范围（235）℃，温场均匀性不大于0.1℃，温度波动度不大于0.1℃。 5.2.4标准温度计：测量范围（0～50）℃，温度测量最大允许误差不超过士0.1℃。 5.2.5校准专用容器：参见附录A。
6校准项目和校准方法
6.1校准项目
校准项目包括pH示值误差、温度补偿引起的pH示值误差、温度示值误差、pH 示值重复性。
校准项目可根据被校测量仪的预期用途选择使用。对校准规范的偏离，应在校准证书中注明。 6.2校准方法
首先检查测量仪各紧固件、接插件不应有松动现象，电极的玻璃球泡无裂纹、爆裂
现象，参比电极内部充满溶液，液接界无吸附杂质，电解质溶液能正常渗漏，确定没有影响计量特性的因素后再进行校准。 6.2.1pH示值误差
用蒸馏水清洗pH传感器3次，用滤纸吸干。将pH传感器置于装有标准缓冲溶液的校准专用容器中，和标准温度计、测量仪温度探头一起放进25℃恒温水槽，待恒温水槽温度变化在0.1℃/5min内，开启测量仪，待测量仪读数稳定后每隔30s采集 1个示值pH;v，共采集6个，计算平均值。将另外两种标准溶液按pH从小到大的顺序依次按上述方法测得示值。按式（1）计算pH示值误差△pHiy。
△pHiy=pHiy-pH;s
(1)
式中： pHiy—测量仪在第i个校准点上测量值的算术平均值； pHis第i个校准点上标准溶液在25℃时的标准值。
6.2.2pH示值重复性
对6.2.1中测得的数据按式（2）分别计算各校准点的pH示值的实验标准差s；。
Z(pH:y pH,)2
(2)
n-1
2 JJF1792—2020
式中： n——测量次数，n=6。
6.2.3温度补偿引起的pH示值误差
将换好硼砂pH标准物质的pH传感器、标准温度计和测量仪温度探头同时放进恒温水槽中，在pH传感器正常使用温度范围内选择3个温度点（如5℃、15℃、 30℃）。待温度平衡后，记录标准温度计温度t。和测量仪温度探头的温度tt。在每一温度点采集海水pH测量仪的3个示值pHit，计算其平均值。按式（3）计算温度补偿引起的pH示值误差△pHjt。
ApH;t=pHt-pHjs
(3)
式中： pHt一测量仪在第i个温度点上测量值的算术平均值； pHis—第i个温度点上标准溶液的标准值。
6.2.4温度示值误差
根据6.2.3的测量数据，按式（4）计算温度示值误差△t。
At = tt-ts
(4)
式中： t。标准温度计的温度示值； tt———测量仪温度探头的温度示值。
7 校准结果表达
7.1校准记录
校准记录格式参见附录B。 7.2校准结果处理
校准证书由封面和内页组成。校准证书内页格式参见附录C。 校准证书至少包含以下内容： a）标题：“校准证书”； b）实验室名称和地址； c）进行校准的地点（如果与实验室的地址不同）； d）证书的唯一性标识（如编号），页码及总页数的标识； e）客户的名称和地址； f）被校对象的描述和明确标识； g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的
接收日期；
h）如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明； i）校准所依据的技术规范的标识，包括名称及代号； j）本次校准所用测量标准的溯源性及有效性说明； k）校准环境的描述；
3
