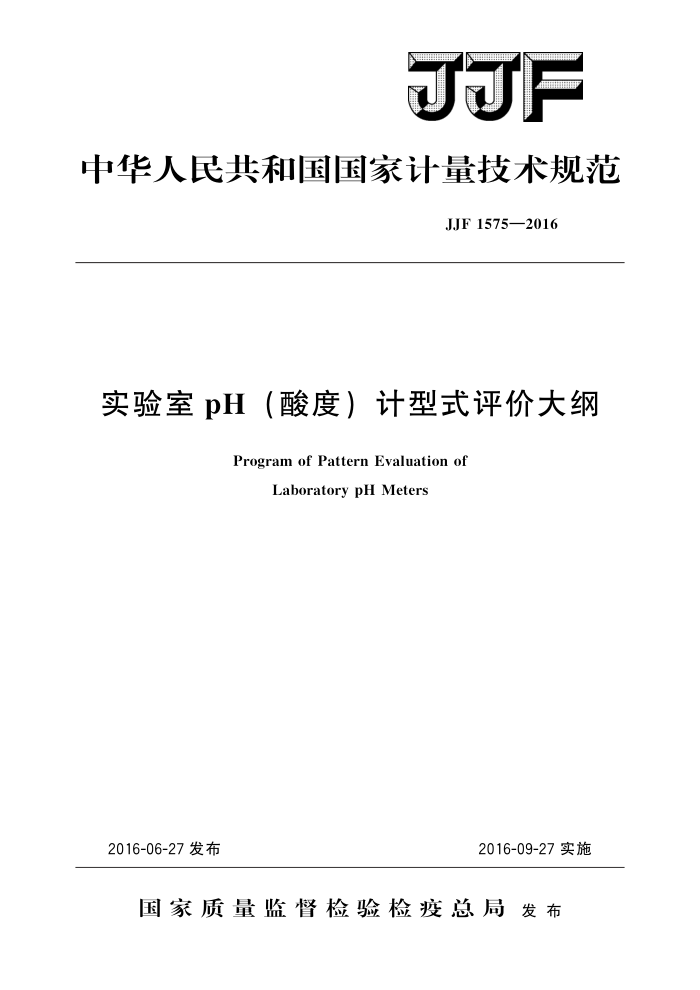

JJF
中华人民共和国国家计量技术规范
JJF1575—2016
实验室pH（酸度）计型式评价大纲
Program of Pattern Evaluation of
Laboratory pH Meters
2016-06-27发布
2016-09-27实施
国家质量监督检验检疫总局发布 JJF1575—2016
实验室pH（酸度）计
型式评价大纲 Program of Pattern Evaluation of
JJF 1575—2016
Laboratory pH Meters
归口单位：全国物理化学计量技术委员会
主要起草单位：中国计量科学研究院
新疆维吾尔族自治区计量测试研究院
参加起草单位：陕西省计量科学研究院
本规范委托全国物理化学计量技术委员会负责解释 JJF1575—2016
本规范主要起草人：
修宏宇（中国计量科学研究院）王锦荣（新疆维吾尔族自治区计量测试研究院）
参加起草人：
贺新洋（中国计量科学研究院）
塔依尔·斯拉甫力（新疆维吾尔族自治区计量测试研究院）孙喜荣（陕西省计量科学研究院） JJF1575—2016
目 录
引言 1
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (9) (10) (11) (12)
范围 2引用文件…· 3 概述· 4 法制管理要求 4.1计量单位. 4.2准确度等级 4.3 标志· 5计量要求 5.1电计示值误差.. 5.2输人电流 5.3 输人阻抗引起的示值误差.· 5. 4 温度补偿器引起的示值误差： 5.5 电计示值重复性.. 5. 6 仪器示值误差· 5. 7 仪器示值重复性.. 6 通用技术要求 6.1外观与初步检查 6.2 电源电压变化对电计的影响·. 6.3环境温度对电计的影响偏差 6.4电计示值稳定性·
型式评价项目表 8 申请单位应提交的技术资料和试验样机.. 8.1提交的技术资料： 8.2提供样机的数量及样机的使用方式 9 型式评价项目的试验方法和条件以及数据处理和合格判据. 9.1计量性能试验 9.2通用技术要求试验· 10 型式评价结果的判定 11 试验项目所用计量器具和设备表附录A型式评价原始记录格式
T
+:
I JJF1575—2016
引言
本规范以JJF1015一2014《计量器具型式评价通用规范》和JJF1016一2014《计量器具型式评价大纲编写导则》为基础性规范进行制定
?
本规范的技术指标及试验方法参考了JJG119- 2005 5《实验室pH（酸度）计》、 GB/T11165一2005《实验室pH计》等技术文件
本规范为首次发布。
II JJF1575—2016
实验室pH（酸度）计型式评价大纲
1范围
本规范适用于分类编码为46080500的实验室pH（酸度）计的型式评价。
2 引用文件
本规范引用了下列文件： JJG119一2005实验室pH（酸度）计 GB/T11165—2005实验室pH计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
实验室pH（酸度）计（以下简称仪器）是一种以电位法测量水溶液pH的电化学分析仪器，通常由pH电计单元（二次仪表）和pH电极单元（传感器）两部分组成。 电计单元（以下简称为电计）由阻抗转换器、放大器、功能调节器和显示器等部分组成；电极单元（以下简称为电极）包括指示电极和参比电极。最常用的指示电极有玻璃电极、氢电极、氢醒电极、锑电极等，参比电极主要有银/氯化银电极、甘汞电极等。 pH复合电极是将指示电极与参比电极组合在一起，便于使用。仪器采用比较法测量溶液的pH：首先用指示电极、参比电极和pH标准缓冲溶液组成电池，其电动势输人电计，对仪器进行“校准”。然后换以被测溶液和同一对电极组成电池，电池电动势也输人到电计中。经比较，电计显示值即为被测溶液的pH。
仪器的关键零部件包括阻抗转换器和放大器等。
4法制管理要求
4.1计量单位
仪器应采用法定计量单位。
4.2准确度等级
仪器根据其最小分度（或最小显示单位值）及相应要求（以最大允许误差）分为 0.2级、0.1级、0.02级、0.01级、0.001级。 4.3标志
仪器应有铭牌，铭牌上应标明：制造厂名；产品名称及型号；制造年、月；出厂编号；测量范围；计量器具的等级；CMC标志及编号。申请的样机应预留出CMC标志及编号的位置。
1 JJF1575—2016
5计量要求
5.1 电计示值误差
由分度和非线性产生的pH和直流电压的示值误差，在量程范围内任何一点上应不超过表1的规定。 5.2输人电流
电计的输入电流应不超过表1的规定。 5.3 输人阻抗引起的示值误差
电计的输入阻抗引起的示值误差应不超过表1规定，近似等效输人阻抗大于表1中的规定。 5.4温度补偿器引起的示值误差
在任一补偿温度下，温度补偿器引起的示值误差应不超过表1规定。有自动温补功能的仪器，其温度传感器的示值误差也应不超过表1规定。 5.5电计示值重复性
电计示值重复性应不超过表1规定
5.6仪器示值误差
仪器整机试验的示值误差应不超过表1规定。 5.7 仪器示值重复性
仪器整机试验的示值重复性应不超过表1规定仪器计量性能要求见表1。
表11 仪器的计量性能要求
仪器准确度等级
计量性能
0.2级 0.1级 0.02级 0.01级 0.001级 0. 2
0. 1
0. 02
0.01
0.001
最小分度或最小显示单位pH示值
±0. 1 ±0.05 ±0.01 ±0.01 ±0.002 ±2 %FS ±1%FS ±0.1%FS ±0.1.%FS ±0.03 %FS 1×1011 1×10-11 1×1012 1×10-12 1×10-12
电计pH示值误差电计电压示值误差
输入电流/A
电计 输入阻抗引起的pH示值误差 ±0.06 ±0.03 ±0.01 ±0.01 ±0.001
3×1011 3×1011 1X1012 1×1012 3X1012
试验
近似等效输入阻抗/Q 温度补偿器引起的pH示值误差 ±0. 1 ±0.05 ±0.01 ±0.01 ±0.001
温度示值误差/℃ 电计pH示值重复性仪器pH示值误差仪器pH示值重复性
±1. 0 ±0. 5 ±0.5 ±0. 5 0. 1
±0. 4 0.001
0.05
0. 01
0.01
±0. 2 ±0. 1 ±0.02 ±0.02 ±0.01
整机试验
0.01
0.005
0. 1
0.05
0.01
数字显示仪器的最大允许误差为表中给定pH士最小显示值，
2 JJF1575—2016
6通用技术要求
6.1外观与初步检查 6.1.1各功能键正常工作，各紧固件无松动，显示清晰完整。 6.1.2电极玻璃球泡无裂纹、爆裂现象。电极接线或插头清洁干燥。参比电极内部充满溶液，液接界无吸附杂质，电解质溶液能正常渗出，用滤纸做擦检查，滤纸上有湿痕或在一定时间内于盐桥口析出晶体 6.2电源电压变化对电计的影响
电源电压在额定工作电压的下限90%至上限110%之间变化时（若仪器工作电压为 220V，则电源电压变化范围为220V士22V；若仪器工作电压为100V～240V，则电源电压变化范围为90V264V，电源电压变化对电计示值的影响应该小于电计pH示值误差要求。 6.3环境温度对电计的影响偏差
环境温度对电计的影响偏差△E，不应超过表2中规定。
表2环境温度对电计的影响偏差
0.1级 ±250
仪器准确度等级
0.2级 ±500
0.02级 ±150
0.01级 ±100
0.001级
AE. μV/℃
±50
6.4电计示值稳定性
3h内电计示值稳定性应不超过表3规定
表3 电计示值稳定性
0.1级 ±0.05
仪器准确度等级电计pH示值稳定性
0.2级 ±0. 1
0.02级 ±0.01
0.01级 ±0.01
0.001级 ±0.002
型式评价项目表
型式评价项目列于表4。
表4琴 型式评价项目表
项目类别
技术要求 评价方式 评价方法 4. 1
型式评价项目
观察观察观察试验试验试验
计量单位准确度等级
观察 法制管项目 理要求
4. 2 4.3 5.1 5.1 5. 2
标志电计pH示值误差电计电压示值误差
9. 1. 1 9. 1.1 9.1.2
试验项目
计量要求
输入电流
3
