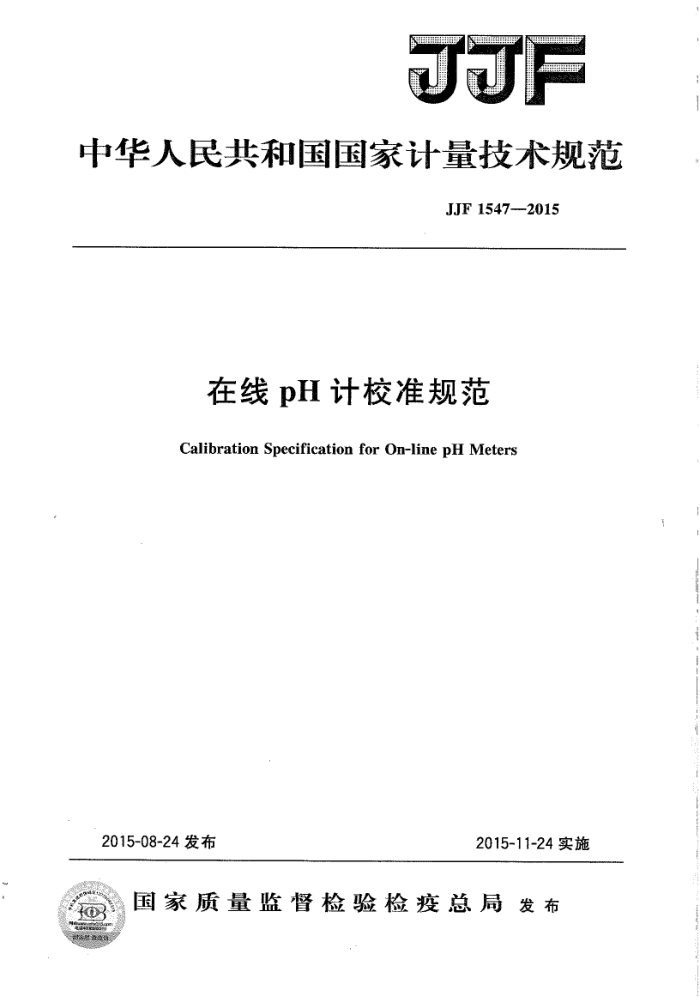

JJF
中华人民共和国国家计量技术规范
JJF1547---2015
在线pH计校准规范 Calibration Specification for On-line pH Meters
2015-08-24发布
2015-11-24实施
国家质量监督检验检疫总局发布 JJF1547—2015
在线pH计校准规范 Calibration Specification for
JJF1547—2015
On-line pH Meters
归口单位：全国物理化学计量技术委员会在线理化分析仪器
分技术委员会
主要起草单位：中国计量科学研究院
中国测试技术研究院山东省计量科学研究院
参加起草单位：广西壮族自治区计量检测研究院
国电科学技术研究院江苏方天电力技术有限公司
本规范委托全国物理化学计量技术委员会在线理化分析仪器分技术委员会负责解释 JJF1547—2015
本规范主要起草人：
修宏宇（中国计量科学研究院）袁礼（中国测试技术研究院）郭波（山东省计量科学研究院）
参加起草人：
冯少波（广西壮族自治区计量检测研究院）郑辉（国电科学技术研究院）胡国章（江苏方天电力技术有限公司） JJF1547-—2015
目 录
引言 1范围 2引用文件… 3术语 3.1液接界电势. 3.2流动电势.… 4概述 5计量特性 6校准条件 6.1环境条件。 6.2 标准溶液和电极系统的温度恒定性. 6.3 测量标准及其他设备 7校准项目和校准方法 7. 1 电极检查 7.2 电计pH示值误差 7.3 电计电压示值误差.· 7. 4 输入电流 7. 5 输人阻抗引起的pH示值误差 7.6 温度补偿器引起的pH示值误差： 7.7 温度示值误差· 7. 8 仪器pH示值误差及示值重复性· 7. 9 仪器pH示值稳定性. 8 校准结果表达 9复校时间间隔. 附录A 仪器示值误差的不确定度评定附录B 校准原始记录格式（参考）附录C 校准证书（内页）格式（参考）
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (5) (6) (7) (10) (14)
.
I JJF1547-2015
引言
本规范按照JJF1071一2010《国家计量校准规范编写规则》的要求进行编写。 ASTMD5128一2009在线测量低电导率水pH值的标准试验方法（StandardTest Method for On-Line pH Measurement of Water of Low Conductivity）以水的电导率 100μS·cm-1为界，将在线pH计分为监测常态水pH值和低电导率水pH值两种。被测溶液的电导率值不同，在线pH计的校准方法有可能不同。本规范不适用于监测低电导率水pH值的在线pH计。
本规范为首次发布。 JJF1547—2015
在线pH计校准规范
1范围
本规范适用于采用电极法测量电导率大于100uS·cm-1水质pH值的在线pH计的校准。
2引用文件
本规范引用了下列文件： ASTMD5128--2009在线测量低电导率水pH值的标准试验方法（StandardTest
Method for On-Line pH Measurement of Water of Low Conductivity)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1液接界电势liquid junctionpotential
两种不同的电解质溶液相接触时，在液体接界的区域，离子会从浓度高的一侧向浓度较低的一侧扩散。溶液中各种正负离子的扩散系数不同，扩散速率也不同，从面而在界面两侧产生的电势差。 3.2流动电势streaming potential
当电解质溶液在一个带电荷的绝缘表面流动时，表面的双电层自由带电荷粒子将沿着溶液流动方向运动。这些带电荷粒子的运动导致下游积累电荷，从而在上下游之间产生的电势差。 4概述
在线pH计（以下简称仪器）广泛用于野外操作、生产现场及工艺条件下连续监测水质pH值，通常由pH电计系统（二次仪表系统）和pH电极系统（传感器系统）两部分组成。图1为其结构简图。仪器的电极系统有两种基本设计：一种是漫人式，用于测量反应池、反应罐内等处静止水质的pH测量；另一种为流通式，用于管道中流动水质的pH测量。测量流动水质的在线pH计，电极系统应当接地，并采用不锈钢流通池，以降低流动电势的影响。
1 JJF1547-2015
pH电计系统
30
屏蔽线 (不大于3m)
pH电极系统
图在线评结构简图 -pH：2—参比；3-温度；4接地
5计量特性
仪器分为0.1缓和0.01级，其计量特性列于表1。
表1仪器的计量特性
仪器级别
计量性能 H最小显系值
01级 0.01 不超过0.02 不超量士 1%FS 不超过1夏 10-12A 不超遵士0.01 不超过士0.01 不超过士0.5℃ 不超过士0.03
01级
D
电话pH示值误差电计电压示值误差
本超过士0. 不超过士1%FS 不超过1×10-A 不超过十0.03 不超过士0.05 不超过士0.5℃ 不超过土0.1 不超建0：05 不超过士吨
输人电流
输人阻疯引趣的pH示值误差温度补偿器引起触pH示值误差
温示值误差仪器pH素值误仪器pH示值重复性仪器pH示值稳定性
不超过0.02 不超过士0.05
注：以上指标不是用于合格性判别，仅供参考。
6 校准条件 6.1 环境条件
校准时环境条件列于表2。
表2校准时环境条件
温度 C 23±15 23±10
湿度 %RH 85 <85
仪器级别
干扰因素
0. 1 0.01
附近无强的机械振动和电磁干扰
2 JJF1547—2015
6.2标准溶液和电极系统的温度恒定性
校准时标准溶液和电极系统的温度恒定性列于表3。
表3校准时标准溶液和电极系统的温度恒定性
仪器级别
0.1级不超过±0.5℃
0.01级不超过士0.2℃
标准溶液和电极系统的温度恒定性 6.3测量标准及其他设备 6.3.1有证标准物质：应使用经政府计量行政部门批准的pH有证标准物质。标准物质的pH范围为3～10，不确定度优于或等于0.01（k=3）。 6.3.2pH计检定仪：优于或等于0.003级。 6.3.3温度计：温度范围（0～60）℃，温度测量最大允许误差不超过士0.1℃。 6.3.4 恒温水槽：温度范围（0～60)℃，温度均匀性不超过士0.2℃，温度波动度不大于0.2℃。 7 校准项目和校准方法
校准项目可根据被校仪器的预期用途选择使用。对校准规范的偏离，应在校准证书中注明。 7.1电极检查
玻璃电极或复合电极的玻璃球泡无裂纹、爆裂现象。电极接线或插头清洁干燥。参比电极内部充满溶液，液接界无吸附杂质，电解质溶液能正常渗漏，用滤纸做擦拭检查，滤纸上有湿痕或在一定时间内于盐桥口析出晶体。 7.2电计pH示值误差
按图2接好线路。电计选择pH测量功能。仪器温度补偿至25℃。根据说明书校准仪器。调节pH计检定仪（以下简称检定仪）向电计输人pH标准信号pH，，记录电计示值pH。在全量程范围内，pH每隔1校准一点。按输入增加和输人减少的顺序各测一次，计算两次测量结果的平均值pH；。按式（1）计算电计pH示值误差△pH;。
A pH, =pH, - pH,
(1)
在线H计电计系统
pH计检定仪
1 2.
1 ·2
业 4
5 恒温水槽
图2电计校准原理图
1pH；2—参比；3—温度；4—接地；5-温度探头
3 JJF
