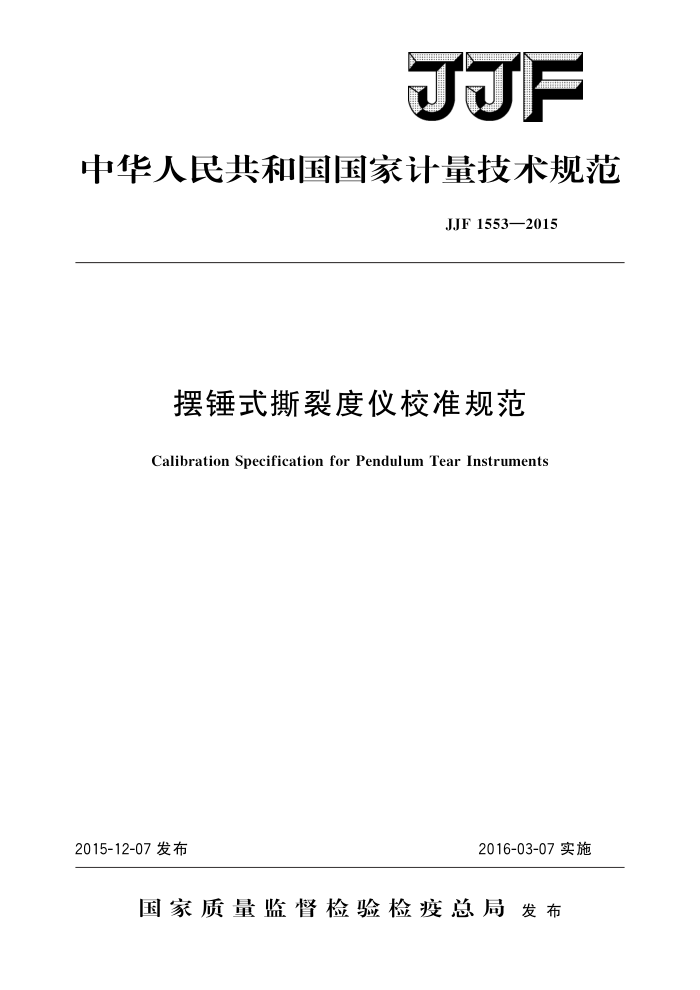

F
中华人民共和国国家计量技术规范
JJF1553—2015
摆锤式撕裂度仪校准规范
Calibration Specification for Pendulum Tear Instruments
2016-03-07实施
2015-12-07发布
国家质量监督检验检疫总局发布 JJF1553—2015
摆锤式撕裂度仪校准规范
JJF 1553—2015
Calibration Specification for
PendulumTearInstruments
归口单位：全国力值硬度计量技术委员会主要起草单位：浙江省计量科学研究院
上海市计量测试技术研究院
参加起草单位：杭州轻通博科自动化技术有限公司
莱州市电子仪器有限公司
浙江土工仪器制造有限公司
本规范委托全国力值硬度计量技术委员会负责解释 JJF1553—2015
本规范主要起草人：
曾利民（浙江省计量科学研究院）倪守忠（浙江省计量科学研究院）龚振华（上海市计量测试技术研究院）
参加起草人：
杨莹 (浙江省计量科学研究院) 潘勇（杭州轻通博科自动化技术有限公司）张雪波（莱州市电子仪器有限公司）陈志明（浙江土工仪器制造有限公司） JJF1553—2015
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (2) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (7) (7) (8) (10) (11)
范围 2 引用文件， 3术语和计量单位· 3.1术语.. 3.2量的符号、单位与定义 N 概述…·
1
计量特性· 校准条件
5 6 6.1环境条件. 6.2其他条件. 6.3 校准装置：
校准项目和校准方法 7.17 校准前检查· 7.2 零点变动性 7. 3 示值误差与示值重复性 8校准结果表达· 9 复校时间间隔· 附录A 撕裂度仪校准记录附录B撕裂度仪校准证书内页格式附录C撕裂力测量不确定度评定方法及示例
7
- JJF1553—2015
引言
本规范根据JJF1071一2010《国家计量校准规范编写规则》编写。 本规范在制订过程中参照了JJF（纺织）049一2012《摆锤式织物撕裂仪校准规范》、
JJG（轻工）63一2000《纸与纸板撕裂度仪》；引用了GB/T455一2002《纸和纸板撕裂度的测定》、GB/T3917.1一2009《纺织品织物撕破性能第1部分：冲击摆锤法撕破强力的测定》、GB/T16578.2一2009《塑料薄膜和薄片耐撕裂性能的测定第2 部分；埃莱门多夫（Elmendorf）法》，行业标准HG/T2581.2一2009《橡胶或塑料涂覆织物耐撕裂性能的测定第2部分：冲击摆锤法》及ISO1974一2012《纸张撕裂度测定埃尔曼多法》（Paper一DeterminationoftearingresistanceElmendorfmethod）、 美国纸浆与造纸工业技术协会TAPPIT414om一12《纸张撕裂度》（Internaltearingre sistanceof paper）等标准的术语、符号和定义及相关技术要求、技术指标和测试方法。 本规范给出了摆锤式撕裂度仪计量特性的校准条件、校准项目与校准方法。
本规范为首次发布。
Ⅱ JJF1553—2015
摆锤式撕裂度仪校准规范
1范围
本规范适用于势能法摆锤式撕裂度仪（以下简称撕裂度仪）的校准。
2 引用文件
本规范引用了下列文件： GB/T455一2002纸和纸板撕裂度的测定 GB/T3917.1—2009 纺织品织物撕破性能第1部分：冲击摆锤法撕破强力的
测定
GB/T16578.2—2009 塑料薄膜和薄片 耐撕裂性能的测定第2部分；埃莱门多夫（Elmendorf）法
HG/T2581.2—2009 橡胶或塑料涂覆织物 可耐撕裂性能的测定第2部分：冲击摆锤法
ISO1974—2012纸张撕裂度测定埃尔曼多法（Paper—Determinationoftearing resistanceElmendorfmethod)
TAPPIT414om一12纸张撕裂度（Internaltearingresistanceofpaper）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1撕裂力tearingforce
规定条件下沿预先切口继续撕开试样所需的平均力，即撕开试样所消耗的功与2倍试样撕裂长度之比。单位为牛顿（N）。 3.1.2撕裂度tearingtesistance
撕开每张预先切口试样所需的平均力，即撕开预先切口试样的撕裂力与其同时撕裂试样层数之比。单位为牛顿（N）。 3.1.3撕裂长度lengthoftear
规定条件下在试样一边切口，其切口终端到另一边的距离。单位为毫米（mm）。 3.1.4摆锤容量tearcapacityofpendulum
各摆锤对应的额定撕裂力，即制造者给出的各摆锤最大撕裂力。单位为牛顿（N）。
3.1.5撕裂初始角initialangleoftear
在初始位置，夹具夹持缝上沿、摆轴中心线构成的平面与过摆轴中心线铅垂面间的夹角。单位为度（°）。
1 JJF1553—2015
3.2 量的符号、单位与定义
本规范所使用量的符号、单位与定义见表1。
表1 量的定义与符号
符号 F F Fmx, Fmin
单位 N N N N N N
义
定
校准点撕裂力校准点撕裂力的第i次测量值同一校准点撕裂力示值的最大值和最小值摆锤容量校准点撕裂力标准值同一校准点撕裂力三次测量平均值摆锤在起始位置专用码顶（或底）端离基准面高度的第讠次测量值
F. F. F H: P P。 P. s b b' b6
mm
N或1 校准点指示器示值，与仪器刻度的设计层数相关 N或1 零点变动性校准中指示器示值偏离零点的最大值 N或1 与摆锤容量对应的指示器测量上限，与仪器刻度的设计层数相关
2倍试样撕裂长度撕裂力示值重复性，用校准点示值百分数表示
mm % %FS 撕裂力示值重复性，用摆锤容量百分数表示 %FS 零点变动性，用摆锤容量百分数表示 N
校准点撕裂度
ms-2 重力加速度值
g
摆锤在最高点时专用础码顶（或底）端离基准面高度的第讠次测量值换算因子，即指示装置刻度的设计层数专用码质量
h:
mm
k m q q' △F AH
1 g % 撕裂力示值误差，用校准点示值百分数表示 %FS 撕裂力示值误差，用摆锤容量百分数表示 N
撕裂力示值误差，用绝对误差表示专用码质心位置升起高度变化测量值专用码顶面与测量爪之间最后一次接触、未接触（或未接触、接触）所对应专用码质心位置升起高度变化的测量值专用础码质心位置升起高度变化计算值
mm
AH.-1,△H,
mm
h
mm
2 JJF1553—2015
4概述
撕裂度仪由底座、摆锤、摆轴、试样夹具、试样切刀、摆锤锁定释放装置及指示装置等组成，其工作原理是通过测量撕开试样所消耗的能量获得撕裂度。
撕裂度仪主要用于纸张、织物、塑料等材料抗撕裂性能检测，按指示装置分为指针式、电子式两种类型；根据摆锤结构分为扇形摆（见图1）、随机平衡摆（见图2）两种类型。
3
2
3
5
e
?
E
e
R
图1扇形摆撕裂度仪
图2 随机平衡摆撕裂度仪
1一机架；2一指针；3一摆轴；4一试样夹具；5一摆锤；
1一摆轴；2一机架；3一摆锤架；4一增容锤；
5一试样切刀；6一试样夹具；7一底座
6一试样切刀；7一调节机构：8一底座
5计量特性
（1）以摆锤容量示值引用误差确定准确度级别时，计量性能要求见表2。
表2撕裂度仪准确度分级与技术指标示值误差（g"）/%FS 示值重复性（b"）/%FS 零点变动性（b）/%FS
准确度级别(FS)
0. 5 1
±0.5 ±1. 0
0. 5 1. 0
0.25 0. 5
（2）以校准点示值相对误差确定准确度级别时，计量性能要求见表3。
表3撕裂度仪准确度分级与技术指标示值误差（q）/%
零点变动性（b）/%FS
示值重复性（6)/%
准确度级别
0. 5 1
±0. 5 ±1. 0
0. 5 1. 0
0. 05 0. 1
6 校准条件 6.1 环境条件
环境温度：（20士10）℃，相对湿度：≤80%。
3
