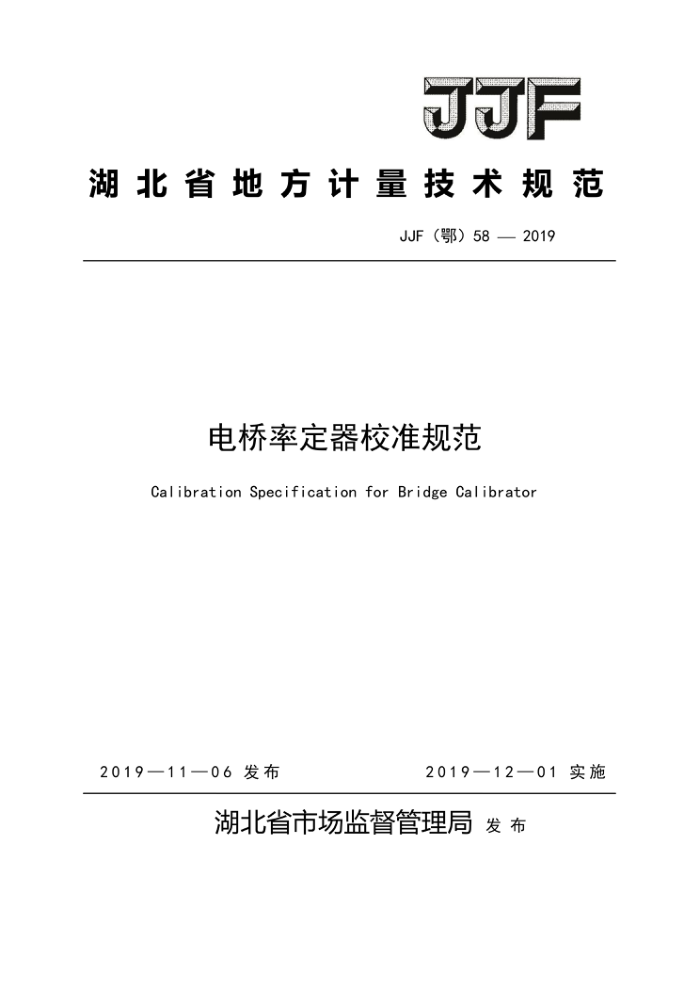

JJF
湖北省地方计量技术规范
JJF（鄂）58—2019
电桥率定器校准规范
Calibration Specification for Bridge Calibrato
2019—11—06发布
2019—12—01实施
湖北省市场监督管理局 发布 JJF（鄂）58—2019
电桥率定器校准规范
JJF ：（鄂）58—2019 、、、、、、、、、、、、、、、、、、、、、、、、、
Calibration Specification For
Bridge Calibrator
归口单位：湖北省市场监督管理局
主要起草单位：宜昌市计量检定测试所
葛洲坝集团试验检测有限公司 JJF（鄂）58—2019
本规范由起草单位负责解释。
本规范主要起草人：
谭磊（宜昌市计量检定测试所）
严武军（宜昌市计量检定测试所）
李战备（葛洲坝集团试验检测有限公司）
参加起草人：
刘黎霞（宜昌市计量检定测试所）黄敏 （宜昌市计量检定测试所） JJF（鄂）58 2019
目 录
引言 1 范围 2 引用文件， 3 术语 3. 1 残余电阻 3. 2 电阻比 4 概述 5 计量特性 5. 1 电阻盘残余电阻 5. 2 电阻盘示值误差 5. 3 电阻比盘示值误差， 6 校准条件 6. 1 环境条件 6. 2 测量标准及其他设备 7 校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 8 校准结果表达， 8.1校准证书 9 复校时间间隔附录 A 电桥率定器电阻盘测量结果不确定度评定示例，附录B 电桥率定器电阻比盘测量结果不确定度评定示例附录 C 电桥率定器校准原始记录格式附录D 校准证书内页格式
U
2
2
2
Y
.3
S
6
11 16
19 JJF（鄂）58—2019
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》 JJF1001-2011《通用计量术语及定义》 、JJF1059.1-2012《测量不确定度评定与表示》 编制。
本规范为首次制订。
II JJF（鄂）58—2019
电桥率定器校准规范
1范围
本规范适用电力、水利行业中用于校准水工比例电桥和差动电阻式仪器测量仪表的电桥率定器（以下简称率定器）的校准。
2 引用文件
本规范引用了下列文件： JJG982-2003《直流电阻箱检定规程》 GB/T3412-1994《电阻比电桥》 凡是注日期的引用文件，仅注日期的版本适用于该规范。
3术语
3.1残余电阻residualresistance
当率定器的电阻比盘置于R，电阻盘置于零时，率定器输出端的电阻值。 3.2电阻比resistanceratio
当率定器的电阻盘置于Z，率定器红白端的电阻值除以红黑端的电阻值。
4概述
率定器由一个可变电阻比盘、一个可变电阻盘及接线端子组成，用于对水工比例电桥和差动电阻式仪器测量仪表的校准。率定器的组成如图1所示。 JJF（鄂）58—2019
电阻比盘
电阻盘
O 绿
O 蓝
C 红
白
黑
图1 率定器组成示意图
5计量特性
5.1 电阻盘残余电阻
率定器电阻盘的残余电阻一般不超过10m2，当制造厂家标明残余电阻的标称值及允差时，应满足制造厂家产品标准的要求。 5.2电阻盘示值误差
率定器电阻盘的示值误差采用绝对误差表示，最大允许误差一般为：±0.0102。
5.3电阻比盘示值误差
率定器电阻比的示值误差采用绝对误差表示，最大允许误差一般为：±1×10-4。 注：以上所有指标不适用于合格性判定，仅供参考。
6 校准条件 6.1环境条件 6.1.1环境温度：（20±2）℃。 6.1.2 环境湿度：（25~75）%RH。 6.1.3 供电电源：电压（220土22）V，频率（50士1）Hz。 6.2测量标准及其他设备
校准时所需的标准器及配套设备可从表1中参考选择。选用的原则为：校准时由测量标准及配套设备引入的扩展不确定度U（k=2）应不超过被校率定器最大允许误差绝对值的1/3。
