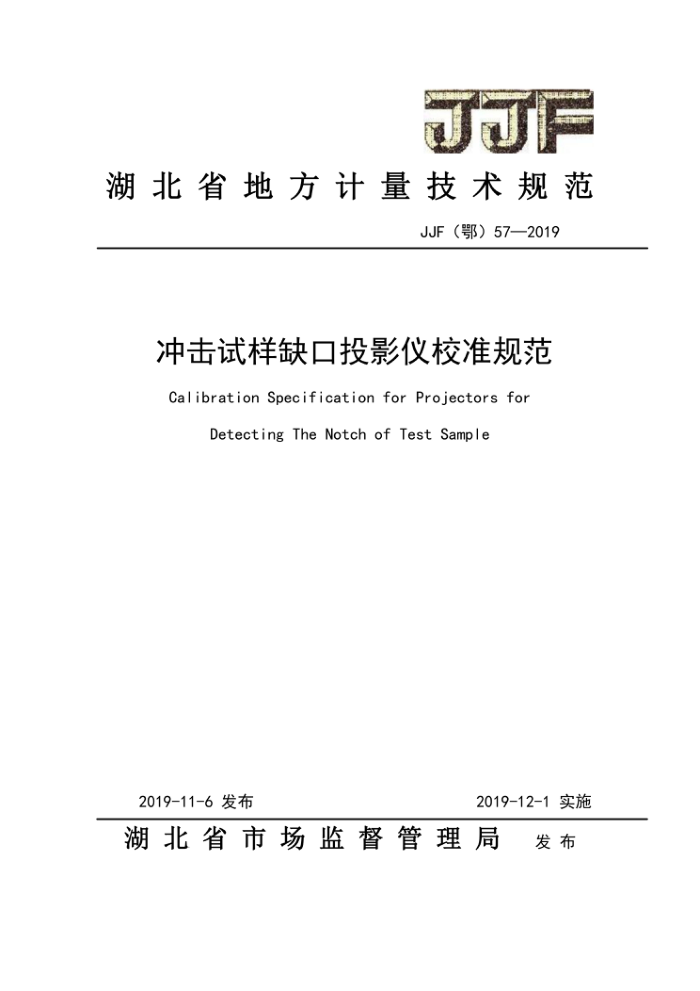

JJF
湖北省地方计量技术规范
JJF（鄂）57—2019
冲击试样缺口投影仪校准规范 Calibration Specification for Projectors for
DetectingTheNotchofTestSample
2019-11-6 发布湖北省市场监督管理局 发布
2019-12-1 实施 JJF(鄂)57—2019
冲击试样缺口投影仪
校准规范
JJF（鄂）57-2019
CalibrationSpecificationforProiectors for Detecting TheNotch of Test Sample
归口单位：湖北省市场监督管理局
主要起草单位：武汉市计量测试检定（研究）所
本规范委托武汉市计量测试检定（研究）所负责解释 JJF(鄂）57—2019
本规范主要起草人：
方春泉 （武汉市计量测试检定（研究）所）代娜 （武汉市计量测试检定（研究）所）金京 （武汉市计量测试检定（研究）所）陈绪龙 （武汉市计量测试检定（研究）所）
参加起草人：
刘伟 （武汉市计量测试检定（研究）所）张民 （武汉市计量测试检定（研究）所） JJF（鄂）57—2019
目录
引言 1 范围 2 引用文件， 3 概述· 4 计量特性： 4.1 标准比对样板圆弧半径： 4. 2 标准比对样板缺口高度 4.3 标准比对样板0.01mm刻线示值误差 4.4 标准比对样板V型缺口夹角 4.5冲击试样缺口投影仪放大倍数误差 4.6冲击缺口试样投影仪工作台标尺示值误差。 5校准条件.. 5.1环境条件 5.2 校准项目和校准用标准器. 6校准方法 6.1 外观· 6.2 标准比对样板圆弧半径 6.3 标准比对样板缺口高度· 6.4 标准比对样板0.01mm刻线示值误差 6.5 标准比对样板V型缺口夹角 6.6 冲击试样缺口投影仪放大倍数误差 6.7冲击试样缺口投影仪工作台标尺示值误差 7 校准结果表达 8 复校时间间隔。 附录A标准比对样板圆弧半径的测量不确定度评定分析附录B 标准比对样板V型缺口夹角的测量不确定度评定分析。. 附录C冲击试样缺口投影仪放大倍数误差的测量不确定度评定分析. 附录D 校准证书信息及校准记录参考格式。
(I) (1) (1) (1) .(2) (2) (2) (2) (2) (3) (3) .(3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (6) (7) (8) .(12) (14) (16)
.
II JJF(鄂）57—2019
引言
JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》、 JJF1094《测量仪器特性评定》及JJF1071《国家计量校准规范编写规则》共同构成支撑本校准规范制定工作的基础性系列文件。
本规范为首次制定。
II JJF（鄂）57—2019
冲击试样缺口投影仪校准规范
范围本规范适用于冲击试样缺口投影仪的校准。
2引用文件
本规范引用了下列文件 JJF1093-2015 投影仪校准规范 GB/T18658-2018摆锤式冲击试验机检验用夏比V型缺口标准试样 GB/T229-2007
金属材料夏比摆锤冲击试验方法
凡是注日期的引用文件，仅注日期的版本适用于本规范。 3概述
冲击试样缺口投影仪是一种专用于检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器，主要由标准比对样板、投影屏、光学投影系统和机械系统组成，通过发出的光线经聚光镜照射到冲击试样上，再经物镜将冲击试样缺口放大 50倍后的轮廓投射在投影屏上，与标准样比对样板进行比对，以确定被检测的冲击试样缺口加工几何形状是否合格，其结构如图1冲击试样缺口投影仪所示，投影屏上的标准比对样板图如图2标准比对样板图所示。
2
3
图1冲击试样缺口投影仪
1一标准比对样板；2一投影屏；3一光学投影系统；4一机械系统 JJF(鄂）57—2019
RO. 25
R0.275
RO.225
R1.07 R1
RO, 93
43°
47
5
0
2
图2标准比对样板图
4计量特性 4.1标准比对样板圆弧半径 4.1.1标准比对样板V型缺口圆弧
标准比对样板上V型缺口圆弧半径标注值为0.225mm、0.25mm、0.275mm，标称值为11.25mm、12.50mm、13.75mm，最大允许误差为±0.25mm。 4.1.2标准比对样板U型缺口圆弧
标准比对样板上U型缺口圆弧半径标注值为0.93mm、1mm、1.07mm，标称值为46.5mm、50.0mm、53.5mm，最大允许误差为±0.7mm。 4.2标准比对样板缺口高度
标准比对样板上缺口高度标注值为2mm，标称值为100mm，最大允许误差为±0.1mm。 4.3标准比对样板0.01mm刻线示值误差
标准比对样板上0.01mm刻线的标注分度值为0.01mm，实际分度值为0.5mm，该刻线最大允许误差为±0.1mm。 4.4标准比对样板V型缺口夹角
2
