JJG

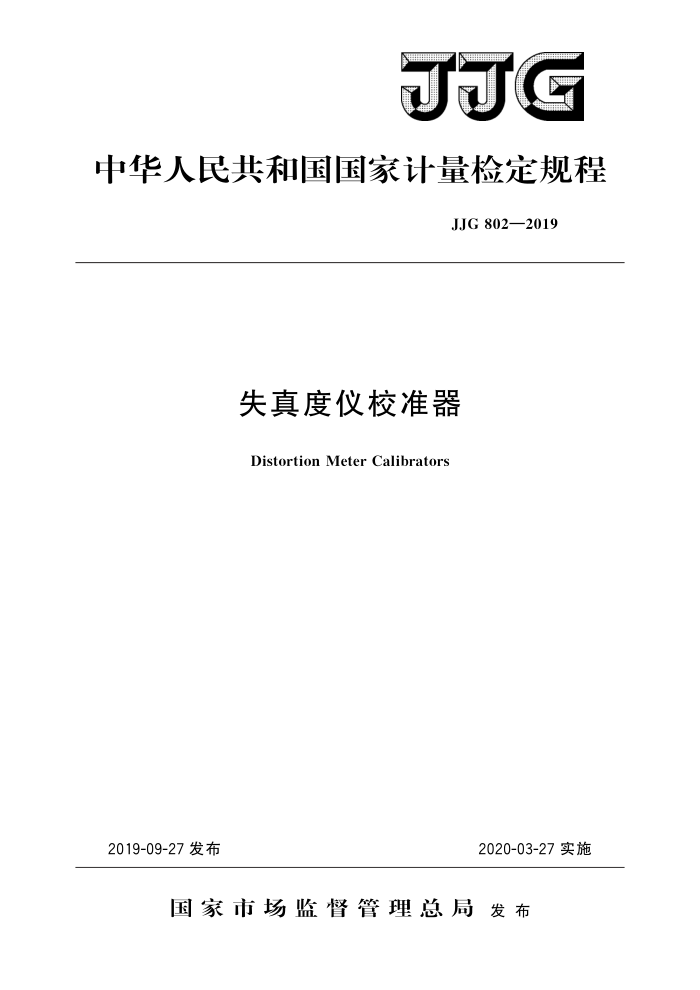

中华人民共和国国家计量检定规程
JJG802—2019
失真度仪校准器
Distortion Meter Calibrators
2019-09-27发布
2020-03-27实施
国家市场监督管理总局发布 JJG 802—2019
失真度仪校准器检定规程
JJG 802—2019 代替JJG802—1993
Verification Regulation of
DistortionMeter Calibrators
归口单位：全国无线电计量技术委员会主要起草单位：浙江省计量科学研究院
中国计量科学研究院
参加起草单位：上海市计量测试技术研究院
中国航天科工集团二院二○三所
本规程委托全国无线电计量技术委员会负责解释 JJG 802—2019
本规程主要起草人：
顾夏珍（浙江省计量科学研究院）陈婧 (浙江省计量科学研究院) 李航 （中国计量科学研究院)
参加起草人：
许朝晖（上海计量测试技术研究院）
王立峰（中国计量科学研究院）
陈习权（浙江省计量科学研究院）
苗苗（中国航天科工集团二院二〇三所） JJG802—2019
目 录
引言 1 范围· 2 概述· 3 计量性能要求.· 3.1频率. 3.2振荡器波形失真 3.3 幅度稳定度· 3.4谐波分压最大允许误差。 3.5电压表基本误差及频率响应最大允许误差
(I) (1) (1) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (3) (6) (6) (7) (13) (14) (21)
通用技术要求· 计量器具控制·
4 5
5.1检定条件.. 5. 2 检定项目和检定方法 5.3 检定结果的处理· 5.4 检定周期附录A检定原始记录格式附录 B 检定证书/检定结果通知书内页格式附录 C 检定证书/检定结果通知书检定结果页式样附录D 叠加误差检定方法 JJG802—2019
引言
本规程依据国家计量技术规范JJF1002《国家计量检定规程编写规则》中的要求进行编写，是对JJG802一1993进行的修订。
本规程和JJG802一1993《失真度仪检定装置》相比，除编辑性修改外，主要技术变化如下：
增加“引言” 拓宽了规程的适用范围：标准失真度范围0.03%～100%变更为0.003%～100%。
一提高了部分计量性能要求：如频率最大允许误差由士（3%读数十1Hz）改为
土（2%读数十0.1Hz）；幅度稳定度由优于0.5%/15min改为优于0.2%/ 15min；谐波分压误差最佳要求由士（0.5%读数十30uV）改为士（0.2%读数+20μV)。 提高了所使用计量标准器的技术要求。 增加谐波振荡器输出波形失真的计量性能及相应检定方法。 叠加误差检定方法从正文移至附录D。 删除了失真度仪校准器总体检定法。 删除了无源陷波滤波器计量标准器。
本规程的历次版本发布情况：
JJG802—1993。
II JJG802—2019
失真度仪校准器
1范围
本规程适用于频率范围为5Hz～200kHz，标准失真度范围为0.003%～100%的失真度仪校准器的检定。 2概述
失真度仪校准器是一种采用基波加二次谐波法产生标准失真源方案，设计而成的谐波失真度计量标准器。它主要由独立低失真基波振荡器、二次谐波振荡器、高精度谐波分压器、电压表、基波和谐波叠加电路、低噪声电源组成，是计量部门、实验室用于检定/校准失真度测量仪、音频分析仪的计量标准仪器。
3计量性能要求 3.1频率
基波频率范围：5Hz～200kHz，频率最大允许误差：士（2%读数十0.1Hz）。 谐波频率范围：10Hz～400kHz，频率最大允许误差：士（2%读数十0.1Hz）。
3.2振荡器波形失真 3.2.1基波振荡器波形失真
≤1/3输出标准失真度的最小值。 3.2.2谐波振荡器波形失真
<1.0%(10 Hz≤f<20kHz); <2.0%（20kHz≤f≤400kHz)。
3.3幅度稳定度
幅度范围：1V或3V。 基波信号幅度稳定度：≤0.2%/15min。 谐波信号幅度稳定度：≤0.2%/15min。
3.4谐波分压最大允许误差
±（2%读数+30μV）（10Hz≤f<20Hz)； ±（1%读数+30μV）（20Hz≤f<100Hz）； ±（0.2%读数+20μV）（100Hz≤f<40kHz）； ±（0.5%读数+30uV）（40kHz≤f<200kHz)； ±（2.5%读数+30μV）（200kHz≤f≤400kHz）。
3.5电压表基本误差及频率响应最大允许误差
电压表基本误差：士0.3%（1kHz）。 频率响应最大允许误差：士0.3%（5Hz～400kHz）（以1kHz为基准）。
1 JJG802—2019
4通用技术要求
失真度仪校准器应具有包括制造厂名、仪器名称、仪器型号、出厂序号和电源要求的永久标识。失真度仪校准器的控制旋钮、按键开关和输人、输出端口应有明确的标识。 5计量器具控制
计量器具控制可包括首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1环境条件
1）环境温度：（23士5）℃。 2）相对湿度：≤80%。 3）电源电压：（220士11）V，电源频率：（50士1）Hz。 4）周围无影响正常检定工作的电磁干扰和机械振动。
5.1.2检定用计量标准器 5.1.2.1频率计
频率范围：1Hz～1MHz; 最大允许误差：土1×10-5。
5.1.2.2标准电压表
测量范围：90μV~3V（5Hz～400kHz）。 短期稳定度：优于0.005%/h。 输入阻抗：≥1M2。 最大允许误差见表1。
表1标准电压表的最大允许误差
电压范围
频率范围 5Hz≤f<40Hz 40Hz≤f<100kHz 100kHz≤f<200kHz 200kHz≤f≤400kHz 5Hz≤f<100kHz 100kHz≤f<200kHz 200kHz≤f≤400kHz
最大允许误差
±（0.05%读数+10μV) ±（0.05%读数+20μV） ±（0.15%读数+12μV） ±（0.20%读数+25μV）
90μV≤U<3mV
0.3mV≤U≤3mV
±0.05% ±0.15% ±0.20%
3mV 5.1.2.3失真度测量仪
频率范围：5Hz～200kHz。 失真最低量程：<0.01%。 最大允许误差：士（10%～30%）。
2 JJG802—2019
本底失真： <0.003%(5 Hz≤f<20 Hz); <0.001%(20Hz≤f<20kHz); <0.003%(20 kHz≤f≤200 kHz)。
5.2检定项目和检定方法 5.2.1检定项目
失真度仪校准器检定项目一览表见表2。
表2检定项目一览表
检定项目
首次检定 ×
后续检定
使用中检查
+ + + + + +
外观及工作正常性检查
频率误差振荡器输出波形失真
+ + + + +
+
幅度稳定度谐波分压误差
+
电压表基本误差及频率响应注：符号“十”表示需要检定，符号 “一”表示不需检定。
5.2.2外观及工作正常性检查
目视检查，失真度仪校准器的开关、旋钮、按键应能够正常工作，各开关应转换灵活、定位正确、接触良好；标志标识清晰。通电后，各显示数字、符号完整、清晰。检查结果记录在附录A.1中。
被检失真度仪校准器及标准仪器按说明书要求进行预热。 5.2.3频率误差
被检失真度仪
频率计
校准器
图1频率误差检定接线图
5.2.3.1设备连接如图1所示。 5.2.3.2失真度仪校准器工作开关置“基波”，调节基波频率置1kHz，输出1V（或 3V）基波信号，由频率计测得结果记录在附录A.2中 5.2.3.3调节谐波频率置于2倍基波的频率，失真度仪校准器工作开关置“谐波”，输出1V（或3V）谐波信号，由频率计测得结果记录在附录A.2中。 5.2.3.4 按公式（1）计算频率误差Ar：计算结果记录在附录A.2中。
_f。-fx
X100%
(1)
Ar:
fx
3
