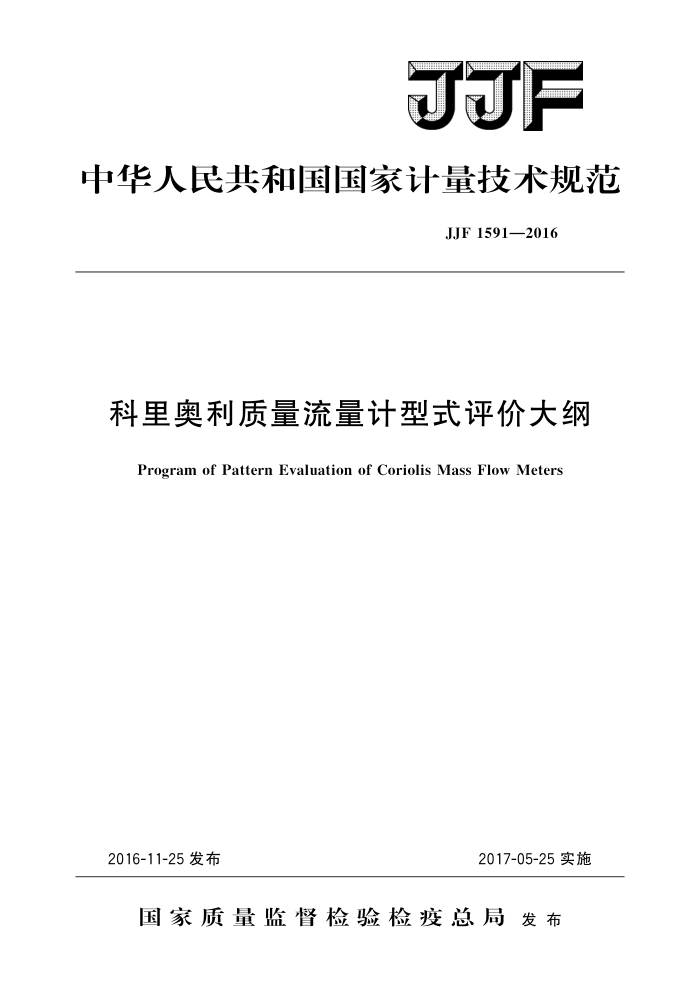

JJF
中华人民共和国国家计量技术规范
JJF1591—2016
科里奥利质量流量计型式评价大纲
Program of Pattern Evaluation of Coriolis Mass Flow Meters
2016-11-25 发布
2017-05-25实施
国家质量监督检验检疫总局发布 JJF1591—2016
科里奥利质量流量计
JJF1591—2016 代替JJG1038—2008 型式评价大纲部分
型式评价大纲 Program of Pattern Evaluation of
Coriolis Mass Flow Meters
归口单位：全国流量容量计量技术委员会主要起草单位：江苏省计量科学研究院
重庆市计量质量检测研究院
参加起草单位：辽宁省计量科学研究院
中国计量科学研究院艾默生过程控制流量技术有限公司太原航空仪表有限公司
本规范委托全国流量容量计量技术委员会负责解释 JJF1591—2016
本规范主要起草人：
黄朝晖（江苏省计量科学研究院）王科（江苏省计量科学研究院张松 (重庆市计量质量检测研究院)
参加起草人：
陈梅（辽宁省计量科学研究院）段慧明（中国计量科学研究院）桂文浩（艾默生过程控制流量技术有限公司）任东顺（太原航空仪表有限公司） JJF1591—2016
目
录
引言
(Ⅱ) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) (6) (6) (7) (7) (14) (15)
范围… 2 引用文件 3 术语 4 概述· 5 法制管理要求 5.1计量单位 5.2 准确度等级 5.3 封印结构· 5.4安装标识. 5.5申请单位应提交的技术资料。 5. 6 申请单位应提交的试验样机…· 6 计量要求. 6.11 最大允许误差· 6.2 重复性· 6.3 零点稳定度· 6.4 压力损失…· 7 通用技术要求 7. 1 随机文件. 7. 2 外观与铭牌 7. 3 保护功能…· 7. 4 防护功能…· 7. 5 耐压强度. 7. 6 耐运输贮存性能·· 7. 7 电磁兼容性能 7.8 电气安全性能试验 7. 9 电磁兼容、电气安全性能试验后的计量性能复测试验： 8 型式评价项目一览表.. 9 型式评价项目的条件和方法 9.1型式评价的条件.....· 9.2型式评价的法制管理要求检查.... 9.3型式评价试验方法.· 10型式评价结果的判定附录A科里奥利质量流量计型式评价原始记录格式（参考）
I JJF1591—2016
引言
本规范是以JJG1038《科里奥利质量流量计检定规程》、GB/T31130《科里奥利质量流量计》为技术依据，结合我国科里奥利质量流量计的行业现状，对JJG1038 2008版本附录A“型式评价大纲”进行修订的，适用于对科里奥利质量流量计进行的型式评价工作。
本规范按JJF1016一2014《计量器具型式评价大纲编写导则》编写。 本规范与JJG1038一2008附录A“型式评价大纲”相比，主要技术变化如下：
按照JJF1016格式进行编制；增加了流量计修改参数的保护功能；
一增加了电气安全性试验；
明确流量计在无包装条件下进行运输贮存试验；增加了流量计经运输贮存试验后进行计量性能复测的要求；修改了型式评价结果的判定
本规范的历次版本发布情况为：
-JJG1038一2008《科里奥利质量流量计》附录A“型式评价大纲”。
II JJF1591—2016
科里奥利质量流量计型式评价大纲
1范围
本规范适用于科里奥利质量流量计（以下简称流量计）的型式评价。
2 引用文件
本规范引用了下列文件： JJG1038一2008科里奥利质量流量计 JJF1001—2011 通用计量术语及定义 JJF1004一2004流量计量名词术语及定义 JJF1094—2002 测量仪器特性评定技术规范 GB/T2423.1E 电工电子产品环境试验第2部分：试验方法试验A：低温（idt
IEC 60068-2-1)
GB/T2423.2 电工电子产品环境试验 第2部分：试验方法试验B：高温（idt IEC 60068-2-2)
GB/T2423.3电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验（idtIEC60068-2-78）
GB/T2423.10电工电子产品环境试验 第2部分 试验方法 试验Fc：振动（正弦）（idtIEC60068-2-6)
GB3836.1爆炸性环境 第1部分：设备通用要求 GB3836.2爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3爆炸性环境第3部分：由增安型“e”保护的设备 GB3836.4爆炸性环境第4部分：由本质安全型“”保护的设备 GB4208 外壳防护等级（IP代码） GB/T13609 天然气取样导则 GB/T13610 天然气的组成分析气相色谱法 GB/T17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验（idt
IEC61000-4-2)
GB/T17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（idt IEC61000-4-2)
GB/T17626.5电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验（idt IEC 61000-4-5)
GB/T17626.11电磁兼容试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验（idtIEC61000-4-11）
GB/T17747.2天然气压缩因子的计算 第2部分：用摩尔组成进行计算 GB17820天然气
1 JJF1591—2016
GB/T20728一2006封闭管道中流体流量的测量科里奥利流量计的选型、安装和使用指南（idtISO10790：1999）
GB50251输气管道工程设计规范 SY/T6659一2006用科里奥利质量流量计测量天然气流量凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
本规范除引用JJF1094、JJF1004规定的术语和定义之外，还使用下列术语及定义。
3.1零点偏移zerooffset
在零点调整之前，当流量计内介质静止时，流量计的瞬时质量流量示值。该值通过
零点调整可以减小或消除。 3.2零点稳定度zerostability
在零点调整之后，当流量计内介质静止时，5min内按均匀的时间间隔连续读取30 次零点偏移的瞬时流量值，取每次流量绝对值的平均值作为该流量计的零点稳定度。 3.3脉冲当量pulseperunit（又称k系数）
单位质量的流体通过流量计时，流量计发出的脉冲数。
3.4校准因子calibrationfactor
与质量流量测量有关的系数，是通过对传感器校准而得到的。该因子对每个传感器是唯一的，将其置入变送器内，以保证流量计的计量性能。校准因子又分为流量校准因子和密度校准因子，是由一个或多个参数构成。
4概述
流量计是利用流体在振动管内流动时产生的科里奥利力，以直接或间接的方法测量科里奥利力而得到流体质量流量。流量计由传感器和变送器组成，其中传感器主要由振动管、驱动部件等构成，变送器主要由测量和输出单元等组成，变送器接收来自传感器的信号，并以直流电流、脉冲、数字信号等方式输出或显示质量流量测量结果。
5法制管理要求
5.1计量单位
流量计应采用法定计量单位。 5.2准确度等级
流量计的准确度等级及对应的最大充许误差应符合表1的要求，如非表1所列准确
度等级，其最大允许误差也应符合表1中准确度等级与最大允许误差对应的原则。
表1流量计准确度等级表
0. 15 0. 2 0.25 0. 3 0. 5 1. 0 ±0.15 ±0. 2 ±0.25 ±0.3 ±0. 5 ±1. 0
准确度等级最大允许误差/%
1. 5 ±1. 5
2 JJF1591—2016
5.3封印结构
对不允许使用者自行调整的流量计，应有保护措施；凡能影响流量计准确度的任何人为干扰，都将在流量计上留下痕迹。 5.4安装标识
流量计上应有明显的永久性流向标识。 5.5申请单位应提交的技术资料
以下技术资料申请单位应提供一式两份
经政府计量行政部门委托的《计量器具型式批准申请书》；一产品标准；一样机照片和产品结构照片及描述；一总装图、电路图和关键零部件清单；
使用说明书：
一
制造单位或技术机构所做的试验报告：
-
在爆炸性环境中工作的计量器具应提供防爆证书。 技术资料应齐全、正确、科学、合理，如发现有重大的缺陷或不足，应将资料和样
机退回申请单位，要求改正。 5.6申请单位应提交的试验样机 5.6.1按单一产品申请的，直径小于100mm的流量计应提供3台样机；直径大于等于100mm的流量计应提供1台样机。 5.6.2按系列产品申请的，每一系列产品中抽取不少于三分之一的有代表性规格的产品。每种规格提供试验样机数量按单一产品的原则执行， 5.6.3如产品采用不同企业生产的名义相同的能影响产品计量性能的关键材料或元部件，则应提供不同的样机。
6计量要求
6.1最大允许误差
流量计的最大允许误差应符合5.2条规定。 6.2重复性
流量计的重复性应不大于5.2条中相应准确度等级规定的允许误差绝对值的1/2。 6.3零点稳定度
流量计的零点稳定度与最小流量之比应不大于相应准确度等级对应允许误差绝对值的1/2。 6.4压力损失
流量计的压力损失应不大于产品使用说明书或产品标准中的规定。
7通用技术要求 7.1随机文件
流量计应有使用说明书。使用说明书中应给出流量计名称、型号、测量介质、工作
