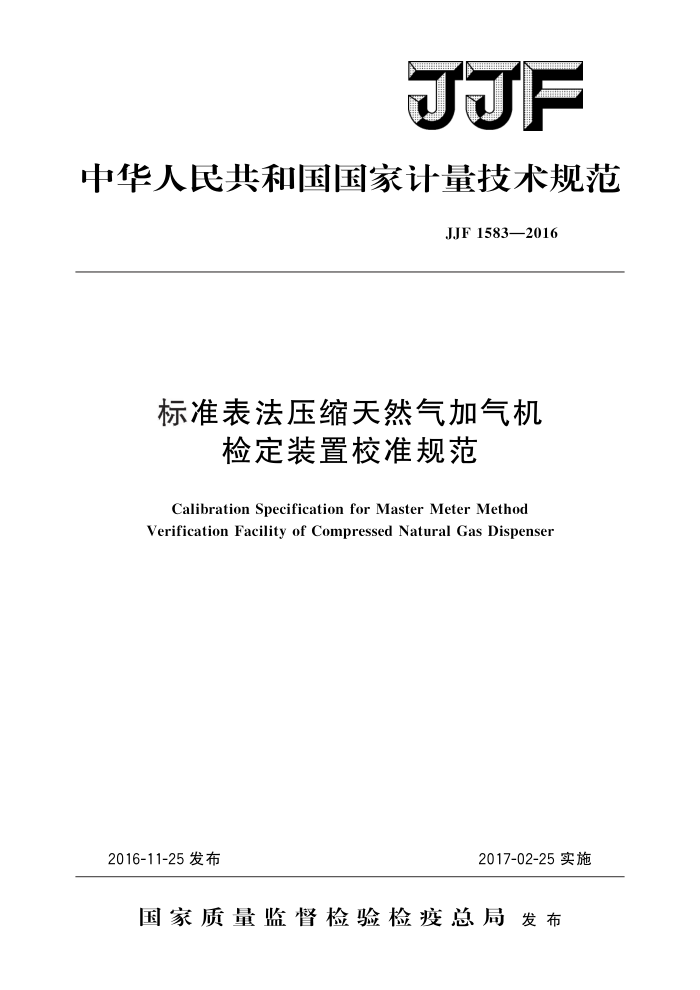

JJF
中华人民共和国国家计量技术规范
JJF 1583—2016
标准表法压缩天然气加气机
检定装置校准规范
Calibration Specification for Master Meter Method Verification Facility of Compressed Natural Gas Dispenser
2016-11-25发布
2017-02-25实施
国家质量监督检验检疫总局发布 JJF1583—2016
标准表法压缩天然气加气机
检定装置校准规范
JJF 1583—2016
Calibration Specification for Master Meter Method Verification Facility of Compressed
Natural Gas Dispenser
归口单位：全国流量容量计量技术委员会
主要起草单位：重庆市计量质量检测研究院
成都华气厚普机电设备股份有限公司
参加起草单位：中国测试技术研究院
宁波市计量测试研究院重庆巨创计量设备股份有限公司新疆金康达能源设备有限公司
本规范委托全国流量容量计量技术委员会负责解释 JJF1583—2016
本规范主要起草人：
王硕 (重庆市计量质量检测研究院) 张泽宏（重庆市计量质量检测研究院）张俊 (成都华气厚普机电设备股份有限公司)
参加起草人：
赵普俊（中国测试技术研究院）马俊 (宁波市计量测试研究院) 刘伟（重庆巨创计量设备股份有限公司）王继洼（新疆金康达能源设备有限公司） JJF1583—2016
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (7) (7) (8) (10) (11)
范围· 2 引用文件· 3术语和计量单位 3.1 术语.. 3.2计量单位· 4 概述· 4.1 构造· 4. 2 工作原理 5 计量特性 6 校准条件 6.1 环境条件· 6.2 校准用介质， 6.3 校准用设备 7 校准项目和校准方法· 7. 1 校准项目... 7. 2 校准方法·· 8校准结果的表达· 9 复校时间间隔· 附录A校准记录的参考格式附录B校准证书的（内页）参考格式附录C 测量不确定度评定示例
- JJF1583—2016
引言
本规范参照国际法制计量组织（OIML）的国际建议R139：2007（E）《车用压缩气体燃料测量系统》（Compressedgaseousfuelmeasuringsystemsforvehicles）和国家计量检定规程JJG996一2012《压缩天然气加气机》、国家计量技术规范JJF1369一2012 《压缩天然气加气机型式评价大纲》，并结合我国标准表法压缩天然气加气机检定装置的生产、使用和校准现状进行制定，主要的技术指标与国际建议、国家计量检定规程、技术规范相一致。
本规范所用术语，除在本规范中专门定义的外，均采用JJF1001《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》。
根据JJF1071一2010《国家计量校准规范编写规则》，本规范将标准表法压缩天然气加气机检定装置的修正因子作为计量校准的主要项目。
本规范为首次发布。
I JJF1583—2016
标准表法压缩天然气加气机
检定装置校准规范
1范围
本规范适用于标准表法压缩天然气加气机检定装置的校准。
2引用文件
JJG996一2012压缩天然气加气机 JJF1369一2012压缩天然气加气机型式评价大纲 GB18047车用压缩天然气 OIMLR139：2007（E）车用压缩气体燃料测量系统（Compressedgaseousfuel
measuring systems for vehicles)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1标准表法压缩天然气加气机检定装置mastermetermethodverificationfacility of compressed natural gas dispenser
采用标准表法原理，对压缩天然气加气机进行检定或校准的计量标准装置（以下简称加气机检定装置）。它包括标准表、计算机系统、压力计、人口阀、出口阀等，标准表一般采用科里奥利质量流量计。同时根据加气机检定装置的测量范围，划分为大、 中、小流量加气机检定装置。
注：大、中、小流量法加气机检定装置可以单独设计，也可以组合在一起。 3.1.2大流量加气机检定装置highcapacityverificationfacilityofcompressednatural gas dispenser
用于检定大流量加气机的加气机检定装置，其最大流量大于70kg/min。 3.1.3中流量加气机检定装置medium capacityverification facility of compressed natural gas dispenser
用于检定中流量加气机的加气机检定装置，其最大流量大于30kg/min且不大于 70 kg/min. 3.1.4小流量加气机检定装置lowcapacityverificationfacilityofcompressednatural gas dispenser
用于检定小流量加气机的加气机检定装置，其最大流量不大于30kg/min。 3.1.5修正因子correctionfacton
对加气机检定装置进行校准，并按校准结果对加气机检定装置示值进行修正的数字
1 JJF1583—2016
因子，其值为校准用设备测量值与被校加气机检定装置示值之比。本规范用F表示。 3.2计量单位
3.2.1质量：千克，符号kg。 3.2.2流量：千克每分钟，符号kg/min。 3.2.3压力：兆帕，符号MPa。 4概述 4.1构造
加气机检定装置主要由标准表（质量流量计）、计算机系统、压力计、人口阀、出口阀等构成。 4.2工作原理
在加气机检定装置中，使用标准表获得通过装置的压缩天然气的质量。工作时，将压缩天然气加气机上的加气枪连接到装置的人口处，装置出口连接到储气容器，使装置与加气机组成一条串联管路，压缩天然气依次经过被检加气机，加气机检定装置，然后注入储气容器。加气机和加气机检定装置同时测量天然气流量（累积流量），比较加气机检定装置测量值和加气机的显示值，即可获得压缩天然气加气机的示值误差。
图1为加气机检定装置工作原理示意图。
加气机检定装置
计算机系统
高压气源
！压力计一 P
出口阀 1 X
被检加气机
加气枪
质量流量计
储气装置
4
入口阀
图1加气机检定装置工作原理示意图
5计量特性
在R（1）和R（2）流量区，加气机检定装置修正因子的扩展不确定度（包含因子
k=2）应不超过0.3%。
注：以上指标不是用于合格性判别，仅供参考。
6校准条件 6.1环境条件
校准加气机检定装置时的环境条件如下： a）温度：（10～40）℃； b）相对湿度：35%85%； c）其他影响量：电源、振动、大气中水汽凝结和气流及磁场等因素不得对校准结
2 JJF1583—2016
果产生影响。 6.2校准用介质
校准用介质为压缩空气，其水露点和固体颗粒物符合GB18047的相关要求。
6.3校准用设备 6.3.1主标准器
在有效测量范围内，主标准器示值的扩展不确定度应不超过0.1%。 一般选用高准确度级的电子天平作为主标准器，应按照最大称重量的（1.2～2）倍
选择电子天平的最大称量（Ma.），天平的最大称重量由加气量、储气容器、管路及支架等总质量确定。电子天平的技术参数参考见表1。
表1电子天平技术参数参考表
装置分类
准确度级别
实际分度（d）
最大称量（Mar）
2 g 5g 10 g
小流量加气机检定装置中流量加气机检定装置大流量加气机检定装置
250 kg 500 kg 800 kg
@
6.3.2配套设备
a）流量指示仪：准确度等级不低于2.5级 b）储气容器：储气容器必须满足最大工作压力为25MPa的压力容器要求，应有
有效期内的特种设备合格证书，且容积大小需要满足以下条件：
校准小流量加气机检定装置时，储气容器的容积应不小于90L；校准中流量加气机检定装置时，储气容器的容积应不小于300L；校准大流量加气机检定装置时，储气容器的容积应不小于600L。
一
c）精密压力计：压力范围（0～40）MPa，准确度等级不低于0.4级。 d）标准码：不低于F2等级，质量在试验气量的（0.8～1.0）倍之间。
6.3.3校准用主标准器及配套设备均应有有效的检定/校准证书，
7 校准项目和校准方法
7. 1 校准项目
加气机检定装置在R（1）和R（2）流量区的修正因子。 7.2校准方法 7.2.1校准前检查 7.2.1.1外观检查
检查加气机检定装置的铭牌，铭牌应注明制造厂名、产品名称、型号规格、制造日期、出厂编号、流量范围、不确定度、最大工作压力、电源电压、工作环境、防爆标识等。
检查加气机检定装置的分辨力，其最小质量变量应不超过0.001kg。 注：加气机检定装置应具有整机防爆性能。
3
