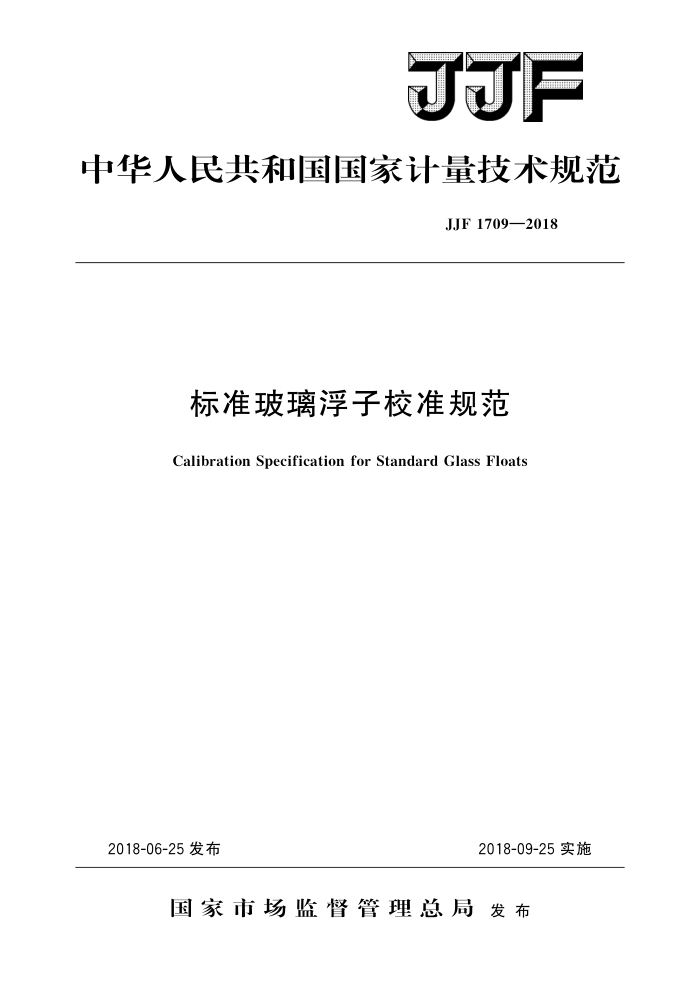

JJF
中华人民共和国国家计量技术规范
JJF1709—2018
标准玻璃浮子校准规范
Calibration Specification for Standard Glass Floats
2018-09-25实施
2018-06-25发布
国家市场监督管理总局发布 JJF1709—2018
标准玻璃浮子校准规范
JJF 1709—2018
Calibration Specificationfor
Standard Glass Floats
归口单位：全国质量密度计量技术委员会
主要起草单位：中国计量科学研究院
广东省计量科学研究院
参加起草单位：新疆维吾尔自治区计量测试研究院
江苏省计量科学研究院
本规范委托全国质量密度计量技术委员会负责解释 JJF1709—2018
本规范主要起草人：
许常红（中国计量科学研究院）阳金勇（广东省计量科学研究院)
参加起草人：
徐秋莎（新疆维吾尔自治区计量测试研究院）
周旭（江苏省计量科学研究院）李占宏（中国计量科学研究院） JJF1709—2018
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (6) (7)
范围 2 引用文件： 3术语和计量单位· 3.1术语.. 3.2计量单位·
1
概述 5 计量特性· 5.1外观..· 5.2标准温度 5.3密度值. 6 校准条件. 6.1环境条件.. 6.2标准及其他设备
4
校准项目和校准方法： 7. 1 校准项目 7. 2 外观检查· 7. 3 校准方法 7. 4 数据处理· 8 校准结果的表达·· 9 复校时间间隔. 附录A 标准玻璃浮子校准不确定度评定示例附录 B 标准玻璃浮子校准记录参考格式附录 C 标准玻璃浮子校准证书内页参考格式
>
.
- JJF1709—2018
引言
JJF1071一2010《国家计量校准规范编写规则》，JJF1001一2011《通用计量术语及定义》，JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本校准规范制定的主要技术内容如下：
校准方法上，综合参考ISO与ASTM中的实验方法，结合实际测量的实验，
设定具体的校准参数。如标准温度23℃，等待时间为15min等。
一密度测量方法的选择上，结合我国应用现状，液体密度测量采用玻璃浮计法。
而在ISO及ASTM标准中，主要提及的是密度瓶法，同时也提到可以采用其他满足准确度要求的密度测量方法
对玻璃浮子在校准过程中的各影响分量进行了分析，并给出了校准不确定度分
析示例。
本规范为首次发布。
II JJF1709—2018
标准玻璃浮子校准规范
1范围
本规范适用于标准玻璃浮子的校准。
2 引用文件
本规范引用下列文件： JJG86一2011标准玻璃浮计 JJF1229一2009质量密度计量名词术语及定义 ISO1183-1：2012塑料非泡沫塑料的密度测定方法第1部分：浸渍法、液体
相对密度瓶法和滴定法（Plastics一Methodsfordeterminingthedensityofnon-cellular plasticsPart 1:Immersion method,liquid pyknometer method and titration method)
ISO1183-2：2004塑料非泡沫塑料的密度测定方法第2部分：密度梯度管法 (PlasticsMethods for determining thedensity of non-cellular plasticsPart2:Density gradient column method
ASTMD1505-10用密度梯度法测定塑料密度的试验方法（StandardTestMethod
for Density of Plastics by the Density-Gradient Technique)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语 3.1.1标准玻璃浮子standardglassfloats
使用于密度梯度管中，标定管中液体密度大小的特制玻璃小球。
3.1.2密度梯度管densitygradienttube
是基于液体密度梯度变化来进行密度测量的仪器。在密度梯度管中形成液体柱，液体柱中液体的密度自上而下连续变化，用浮子标定管中的液体密度。 3.2计量单位
密度单位为kg/m3或g/cm3。
4概述
密度梯度管法广泛应用于石油化工制药等行业中的密度测量。其测量原理为，将两种或多种不同密度的液体混合，在密度梯度管中形成液体柱，该液体柱的密度随高度位置线性变化。标准玻璃浮子（以下简称浮子）与被测样品悬浮在密度梯度管中的不同高度。由浮子已知的密度值，对密度梯度管中的液体柱的密度变化进行标定，从而完成被测样品的密度测量。
1
