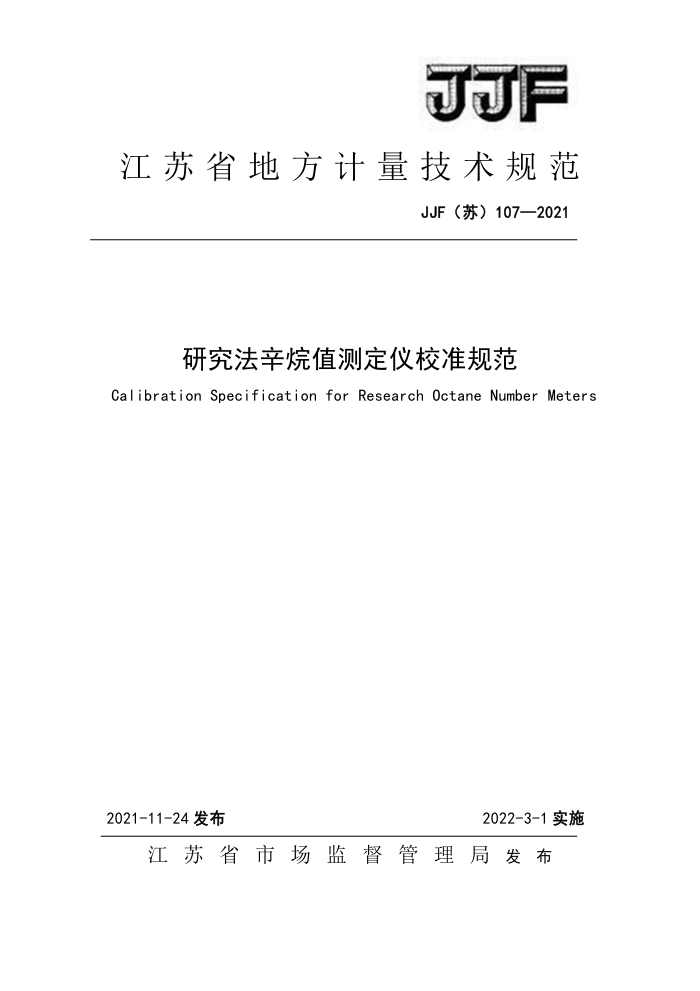

JJF
江苏省地方计量技术规范
JJF（苏）107—2021
研究法辛烷值测定仪校准规范
Calibration Specification for Research Octane Number Meters
2021-11-24发布
2022-3-1实施
江苏省市场监督管理局发布 JJF（苏）107—2021
研究法辛烷值测定仪
JJF（苏）107—2021 代替JJF（苏）107—2010
校准规范
Calibration Specification for Research
OctaneNumberMeters
本规范经江苏省市场监督管理局于2021年11月24日批准，并自2022
年3月1日起施行。
归口单位：江苏省物理化学计量专业技术委员会
主要起草单位：张家港市检验检测中心
苏州市计量测试院
参加起草单位：上海神开石油仪器有限公司
本规范委托江苏省物理化学计量专业技术委员会负责解释 JJF（苏）107-20XX
本规程主要起草人：
袁明（张家港市检验检测中心) 管春华（张家港市检验检测中心）闵科（张家港市检验检测中心）张诚春（苏州市计量测试院）
参加起草人：
管钰晴（中国计量大学）李敏贤（上海神开石油仪器有限公司） JJF（苏）107—2021
目录
引言 1范围 2引用文件 3术语和计量单位 4概述， 5计量特性 5.1发动机转速误差， 5.2辛烷值测定误差， 5.3重复性 6校准用标准物质及配套设备， 7校准项目和校准方法. 8校准结果表达 9复校时间间隔，附录A数字计数器与研究法辛烷值对照表，附录B研究法辛烷值测定仪校准记录格式（供参考）附录C校准结果内页格式（供参考）附录D究法辛烷值测定误差结果的不确定度评定示例，
II
2
2
2
2
2
2
2
3
4
5
6 JJF（苏）107—2021
引言
本规范依据JJF1071《国家计量校准规范编写规则》、JJF1059《测量不确定度评定与表示》的规定进行修订。在编写过程中参考了GB/T5487《汽油辛烷值的测定研究法》的试验方法。
与JJF（苏）107-2010相比，除编辑性修改外，主要技术内容变化如下：一修改了规范名称；一一增加了引言的内容描述；一在范围中，增加了研究法辛烷值测定仪的测量范围；一在引用文件中，修改完善了引用文件的编号和年号，并增加了注日期引用文件与不注日期引用文件的说明；一在术语中，删除了基准参比燃料、甲苯标定燃料、展宽等术语，增加了研究法辛烷值、正标准燃料、数字计数器读数术语，完善了辛烷值低于100的正标准燃料、爆震强度术语；一一在概述添加了仪器工作原理；一在计量特性中，删除了外观要求、绝缘电阻要求和发动机转速误差、仪器测定误差、重复性的合格性判别指标；一在校准用主要设备中，增加了对校准用试剂的要求。 一在校准项目和校准方法中，修改了发动机转速误差的测量方法及计算公式：辛烷值测定误差中测量次数修改为2次；修改了重复性测量次数，完善了重复性测量中标准物质或正标准燃料的选择；
删除了原附录A中辛烷值的表示与测定（资料性附录）和原附录B校准用试剂要求及基准参比燃料配置方法；增加数字计数器与研究法辛烷值对照表；一一修改了研究法辛烷值校准记录格式和校准结果内页格式；一完善了研究法辛烷值测定仪测定误差测量结果的不确定度评定。
本规范的历次版本发布情况： —JJF（苏）107-2010。
二 JJF（苏）107—2021
研究法辛烷值测定仪校准规范
1范围
本规范适用于研究法汽油辛烷值测定仪（以下简称仪器）的校准。测量范围为（80～100）R0N。
2引用文件
本规范引用了下列文件： GB/T5487汽油辛烷值的测定研究法；凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1辛烷值octanenumber
在标准发动机试验或行车试验中通过与标准燃料比较得到的抗爆性能的数字指
标。 3.2研究法辛烷值researchoctanenumber
使用标准CFR（合作燃料研究组织）发动机，在特定的进气温度和较低的发动机转速（600r/min土6r/min）条件下，通过比较待测试样与正标准燃料的爆震强度得到的抗爆性能的数字指标（RON）。 3.3正标准燃料primaryreferencefuels
异辛烷、正庚烷按体积比混合异辛烷和正庚烷的混合物，及确定辛烷值的异辛烷与四乙基铅混合物， 3.4辛烷值低于100的正标准混合燃料primaryreferencefuelblendsbelow100 octane
异辛烷的辛烷值为100，正庚烷的辛烷值为0，由异辛烷占混合物体积的百分数定义该混合物的辛烷值。 3.5数字计数器读数digitalcounterreading
气缸高度的数字指示，当发动机运转时在规定的压缩压力下指示基准位置。
3.6爆震强度knockintensity
爆震程度的度量。
1 JJF（苏）107—2021
4概述
仪器用于测量研究法汽油辛烷值。主要是以可调压缩比的单缸发动机，配备化油器、传感器、控制器、信号处理系统和显示系统等组成。其工作原理为：将试样的爆震强度与一种或多种不同辛烷值正标准燃料的爆震强度进行比较，与试样爆震强度相吻合的正标准燃料的辛烷值即为试样的研究法辛烷值。
5计量特性
5.1发动机转速误差 5.2辛烷值测定误差 5.3重复性
6校准用标准物质及配套设备
6.1车用无铅汽油辛烷值标准物质：扩展不确定度不大于1.0RON（k=2）。
注：取得国家计量行政部门批准的有证标准物质，
6.2转速表：测量范围（0～1000）r/min，分辨率不大于0.1r/min。 6.3常用玻璃量器：准确度为A级。 6.4异辛烷（2，2，4-三甲基戊烷），正庚烷：符合GB/T5487的要求。
7校准项目和校准方法
7.1发动机转速误差
调整仪器至正常工作状态，用转速表测量发动机转速，每间隔1min测量一次，共5次，测量结果按下式计算：
[Rrov - R,lmx ×100%
(1)
AR=
R,
式中： △R一一发动机转速误差，%； R，一一第i次测量值，r/min; RRo一—研究法规定的转速，RRov=600r/min。 7.2辛烷值测定误差
对测量结果直接显示辛烷值含量的仪器，将调整仪器至正常工作状态，在常用范围内选择一种适合的辛烷值标准物质，重复2次测量，按式（2）计算测定误差：
2 JJF（苏）107—2021
AY=C-C,
(2)
式中： AY一一仪器的测定误差，RON；一一测量平均值，RON; C.一一标准值，RON。 注：对测量结果显示为数字计数器读数的仪器，其研究法辛烷值可从附录A中查表得到，然
后再按照公式（2）进行计算。
7.3重复性
按照辛烷值测定误差的测量方法，在常用范围内选择一种合适的辛烷值标准物质或正标准燃料，连续测量5次，得到5个辛烷值读数，按式（3）计算重复性RSD：
? (P-P)2 5-1
X 100%
(3)
RSD
i=
P
式中： RSD一一相对标准偏差，%； P——5 次测量的算术平均值,RON;
P——第i次测量值,RON。 8校准结果表达
校准结果应该在校准证书或校准报告上反映。校准证书或校准报告至少包括以下信息：
a)标题：“校准证书”； b)实验室名称和地址； c)进行校准的地点； d)校准证书标号、页码及总页数的标识； e)客户名称和地址； f)被校仪器的制造单位、名称、型号及编号； g)校准单位校准专用章； h)校准日期； i）校准所依据的技术规范名称及代号； 5)本次校准所用有证标准物质和主要测量设备名称、型号、准确度等级或不确定
度或最大允许误差、仪器编号、证书编号及有效期；
3
