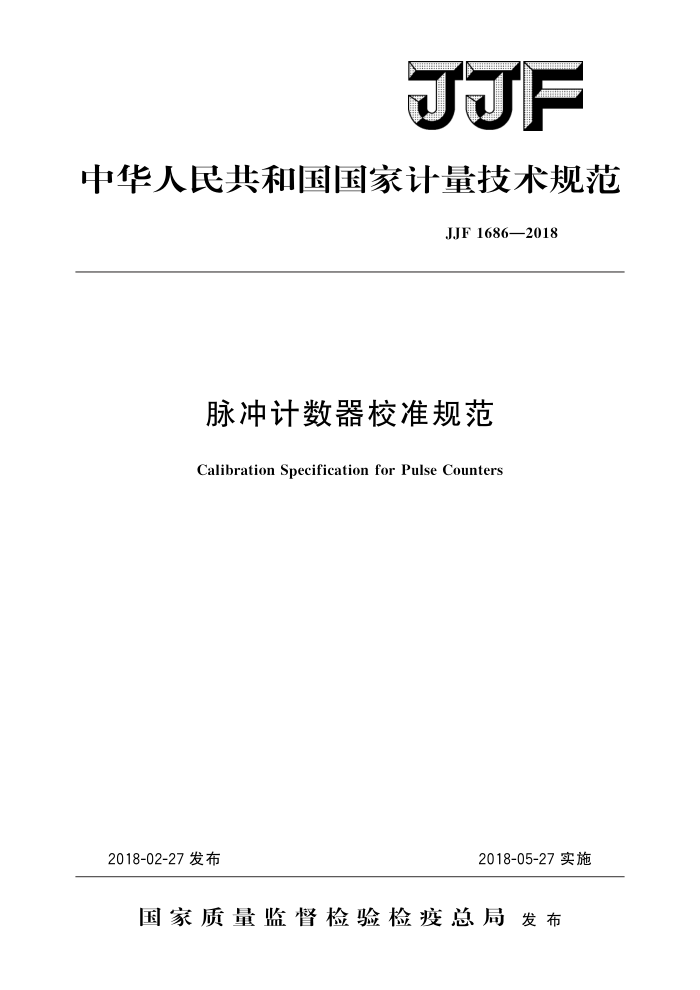

中华人民共和国国家计量技术规范
JJF 1686—2018
脉冲计数器校准规范
Calibration Specification for Pulse Counters
2018-02-27发布
2018-05-27实施
国家质量监督检验检疫总局发布 JJF1686—2018
脉冲计数器校准规范 Calibration Specification for
JJF 1686—2018
Pulse Counters
归口单位：全国时间频率计量技术委员会主要起草单位：江苏省计量科学研究院
上海市计量测试技术研究院
参加起草单位：重庆市计量质量检测研究院
本规范委托全国时间频率计量技术委员会负责解释 JJF1686—2018
本规范主要起草人：
金蓉 (江苏省计量科学研究院) 董莲 (上海市计量测试技术研究院) 武军 (江苏省计量科学研究院)
参加起草人：
罗 浩（重庆市计量质量检测研究院）李林（江苏省计量科学研究院）祝贵军（重庆市计量质量检测研究院）刘其华 (上海市计量测试技术研究院) JJF1686—2018
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (5) (5) (6) (8) (10)
范围. 2 引用文件， 3术语和计量单位· 3.1脉冲计数·
1
概述· 5计量特性 5. 1 周期信号脉冲计数器 5.2 非周期单脉冲计数器 5.3非周期开关量计数器 6 校准条件. 6.1 环境条件 6.2 测量标准及其他设备 7 校准项目和校准方法.· 7. 1 校准项目· 7. 2 校准方法 7.2.1外观及工作正常性检查.. 7.2.2 周期信号脉冲计数器· 7.2.3 非周期单脉冲计数误差 7.2.4 非周期开关量计数误差 8 校准结果： 9 复校时间间隔· 附录A 校准原始记录数据页格式附录B 校准证书内页格式附录C测量不确定度评定示例
1
..
I JJF1686—2018
引
JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》共同构成本校准规范制定工作的基础性系列规范。
本规范为首次发布。
ⅡI JJF1686—2018
脉冲计数器校准规范
1范围
本规范适用于能够响应30mV～10V输人的电信号或空接点信号并进行脉冲个数测量的脉冲计数器及脉冲计数模块的校准。
2引用文件
JJG180电子测量仪器内石英晶体振荡器检定规程凡是注日期的引用文件，仅注日期的版本适用本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范 3术语和计量单位 3.1脉冲计数pulsecount
对输入的电信号或空接点信号的个数进行累加计数，脉冲计数的最小分辨力一般为1，无量纲。 4概述
脉冲计数器是一种能够响应脉冲信号并进行计数测量的电子测量仪器，响应周期性电信号（正弦波、方波等）并进行脉冲计数测量的称周期信号脉冲计数器；响应非周期单脉冲信号并进行脉冲计数测量的称非周期单脉冲计数器：响应非周期开关量信号并进行脉冲计数测量的称非周期开关量计数器。脉冲计数器一般主要通过内部电平触发电路、抽样判决电路、计数电路和显示电路进行脉冲数值的测量，其工作原理如图1 所示。
脉冲计数模块根据测量信号的脉冲数直接或间接反映信号传输工作系统的相关参数，如根据信号脉冲数推导出转速系统的机械转速、流量计量系统的流体容量等。脉冲计数模块工作方式如图2所示。
抽样判决电路
显示
脉冲信号 电平触发
计数电路
电路
电路
图1 脉冲计数器工作原理示意图
脉冲信号
工作系统
脉冲计数模块
图2脉冲计数模块测量工作方式
- JJF1686—2018
5计量特性 5.1周期信号脉冲计数器 5.1.1内置时基最大允许频率偏差：士（10-4～10-8）。 5.1.2脉冲计数最大允许误差：土（时基最大允许偏差×脉冲计数频率×测量时间十1）。 5.1.3脉冲计数范围：1～1000000，或能够循环计数测量。 5.2非周期单脉冲计数器 5.2.1脉冲计数最大允许误差：土1。 5.3非周期开关量计数器 5.3.1脉冲计数最大允许误差：土1。 6校准条件 6.1环境条件 6.1.1环境温度：可在（15～30）℃范围内任选一点，校准过程中环境温度变化不超过 2℃. 6.1.2相对湿度：≤80%。 6.1.3电源电压：（220士22)V；频率：（50±1)Hz。 6.1.4实验室应无剧烈振动和影响测量结果的电磁场干扰 6.2测量标准及其他设备 6.2.1函数信号发生器（或脉冲信号发生器）
a）内置时基：频率偏差应优于被校频率偏差一个数量级，或具有外频标输入功能： b）频率范围：满足被校频率测量范围要求： c）输出波形：正弦波、方波、脉冲； d）脉冲输出范围：满足被校脉冲测量范围要求； e）触发方式：手动或外触发。
6.2.2通用计数器（带脉冲计数功能）
a）内置时基：频率偏差应优于被校频率偏差一个数量级，或具有外频标输入功能； b）频率测量范围：满足被校频率测量范围要求； c）脉冲测量范围：满足被校脉冲测量范围要求； d）触发方式：内触发或外触发
6.2.3时间间隔发生器
a）具有单脉冲输出和空点输出功能； b）脉冲输出宽度：满足被校响应信号脉宽要求； c）上升沿：≤l μs。
7校准项目和校准方法 7.1校准项目 7.1.1周期信号脉冲计数器 2 JJF1686—2018
a）内置时基相对频率偏差； b）脉冲计数范围和计数误差。
7.1.2非周期单脉冲计数器
脉冲计数误差。 7.1.3非周期开关量计数器
脉冲计数误差。 7.2校准方法 7.2.1外观及工作正常性检查
被校脉冲计数器应具备规格型号、制造厂名、设备编号及相应的警示标志；应带有必要的附件、说明书；各部件应安装牢固，能确保正常工作；通电后显示功能正常。 7.2.2周期信号脉冲计数器 7.2.2.1内置时基相对频率偏差
被校脉冲计数器有晶振频率输出：晶振相对平均频率偏差测量和计算参见JG18C
《电子测量仪器内石英晶体振荡器》；被校脉冲计数器/脉冲计数模块无晶振频率输出的不需校准此项目。 7.2.2.2脉冲计数范围和计数误差 7.2.2.2.1直接测量法：
校准脉冲计数器一般采用直接测量法，函数信号发生器（或脉冲信号发生器）直接
输出脉冲信号至脉冲计数器，仪器连接如图3所示。
函数信号发生器 (或脉冲信号发生器)
脉冲信号
脉冲计数器
参考频标
图3直接测量法校准仪器连接图
连接函数信号发生器的信号输出端至被校脉冲计数器的输人端，根据被校脉冲计数
器技术指标，设置函数信号发生器相应信号参数，包括信号频率、电平、脉宽（脉冲输出时）等，如函数信号发生器为Sine（正弦波）和Burst（猝发方式）并行模式，在 Sine菜单中设置校准点的频率（Freq）和幅度（Ampl），在Burst菜单中设置脉冲输出数（NCycle），触发模式（TriggerSetup）设置为人工触发（Manual），确认设置（Done）。被校脉冲计数器亦设置相应测量状态，如通用计数器为OtherMeas菜单中的 TOTALIZE模式，即脉冲计数模式，其他为自动。根据被校脉冲计数器的说明书或工作要求，适当选取1Hz、10Hz、100Hz、1kHz、10kHz、100kHz、1MHz等频率点，输出覆盖测量范围的标准脉冲数，如10、100、1000、10000、100000、1000000等对被校脉冲计数器脉冲计数误差进行校准。
启动函数信号发生器信号输出开关，被校脉冲计数器对标准脉冲信号进行3次重复测量，取算术平均值作为被校脉冲计数器测量值，按照式（1）计算脉冲计数误差。
AN=Nx-N。
(1) 3
