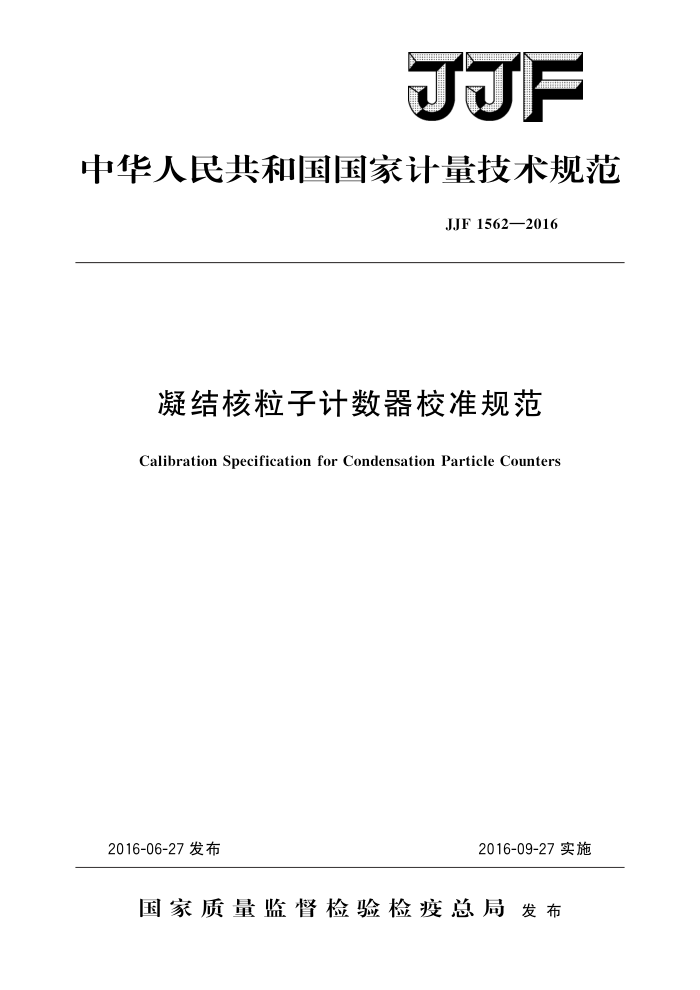

JJF
中华人民共和国国家计量技术规范
JJF1562—2016
凝结核粒子计数器校准规范
Calibration Specification for Condensation Particle Counters
2016-06-27 发布
2016-09-27实施
国家质量监督检验检疫总局发布 JJF1562—2016
凝结核粒子计数器校准规范
JJF 1562—2016
Calibration Specification
for Condensation Particle Counters
归口单位：全国物理化学计量技术委员会主要起草单位：中国计量科学研究院
上海市计量测试技术研究院
参加起草单位：广西壮族自治区计量检测研究院
山东省计量科学研究院中国测试技术研究院
本规范委托全国物理化学计量技术委员会负责解释 JJF1562—2016
本规范主要起草人：
刘俊杰（中国计量科学研究院）丁臻敏（上海市计量测试技术研究院）张文阁（中国计量科学研究院）
参加起草人：
冯可荣（广西壮族自治区计量检测研究院）郭波（山东省计量科学研究院）袁礼 (中国测试技术研究院) JJF1562—2016
目
录
(I) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (6) (8) (10) (12)
引言 1 范围· 2 引用文件 3术语： 3.1气溶胶 3.2 差分电迁移分离器· 3.3法拉第杯气溶胶静电计 3.4颗粒数量浓度· 4
概述· 5 计量特性· 6 校准条件 6.1环境条件 6.2 校准用标准及其他设备
校准项目和校准方法 7. 1 零点 7. 2 流量示值误差 7. 3 流量稳定性 7. 4 颗粒计数效率 7.5颗粒计数重复性· 8 校准结果表达
I
复校时间间隔· 附录A 凝结核粒子计数器校准装置附录 B 颗粒计数效率校准的不确定度评定实例附录 C 校准记录格式附录D 校准证书（内页）格式
9
...+++
I JJF1562—2016
引言
本规范以JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》为基础性规范进行制定。
在本规范的制定中，参照了ISO15900：2009 气溶胶颗粒粒径分布的测量 差分电迁移法（Determinationofparticle sizedistributionDifferential electricalmobility analysisforaerosolparticles）、ISO/DIS27891气溶胶颗粒数量浓度凝结核粒子计数器的校准（Aerosolparticlenumberconcentration一Calibrationofcondensationparticle counters）中的部分内容。
本规范为首次发布。
II JJF1562—2016
凝结核粒子计数器校准规范
1范围
本规范适用于凝结核粒子计数器的校准。
2 引用文件
本规范引用了下列文件： ISO15900：2009气溶胶颗粒粒径分布的测量差分电迁移法（Determinationof
particle size distribution-Differential electrical mobility analysis for aerosol particles)
ISO/DIS27891气溶胶颗粒数量浓度凝结核粒子计数器的校准（Aerosol particle number concentration-Calibration of condensation particle counters)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1气溶胶aerosol
悬浮于气体中的固体和/或液体颗粒分散体系。 3.2差分电迁移分离器differentialelectricalmobilityclassifier（DEMC）
可根据电迁移率对气溶胶颗粒选择和分离，并得到单分散样品的一种分离器，也称静电分级器。 3.3法拉第杯气溶胶静电计Faraday-cupaerosolelectrometer（FCAE）
用于测量气溶胶颗粒所携带电荷浓度的静电计，简称气溶胶静电计（AE）。
3.4颗粒数量浓度particlenumberconcentration
单位体积气体中的颗粒物数量。
4概述
凝结核粒子计数器（英文全称CondensationParticleCounters，本规范中简称 CPC）主要由饱和腔、冷凝腔、光学检测器（激光束、棱镜、检测腔、检测器）及流量控制系统四部分组成。图1是CPC的结构简图。CPC的工作原理为：当气溶胶通过饱和腔和冷凝腔体时，由于工作液过饱和蒸汽在颗粒表面的凝结，颗粒粒径会相应增大，当其以一定速度流经激光检测区域时，通过测量单位时间内颗粒散射光信号，计算得到气溶胶中的颗粒数量浓度。饱和腔内的工作液常为正丁醇、异丙醇或水。
-
