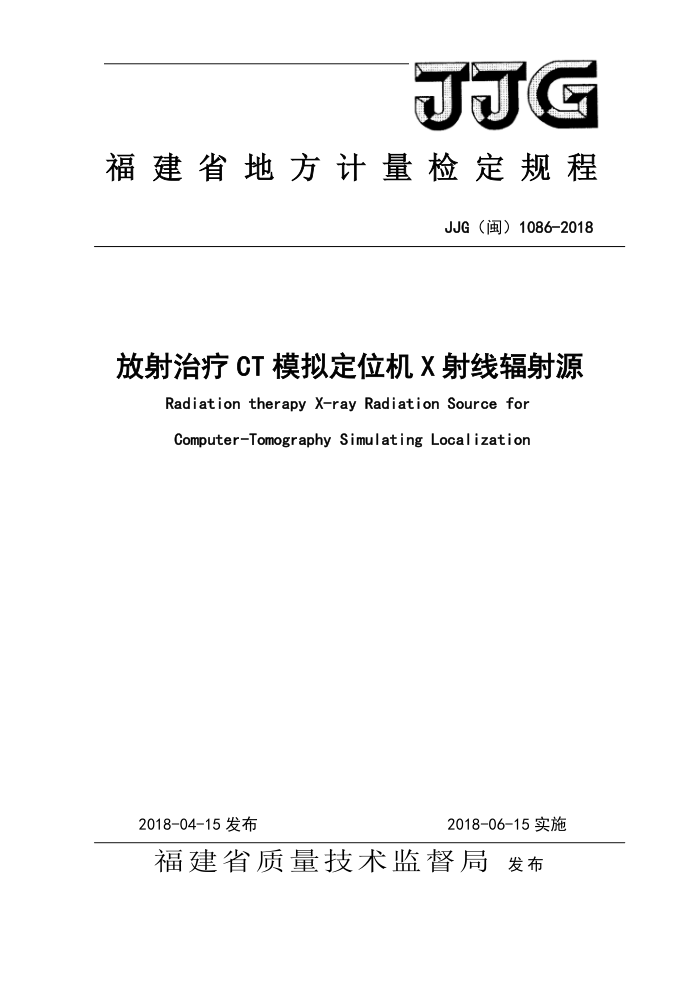

JJG
福建省地方计量检定规程
JJG（闽）1086-2018
放射治疗CT模拟定位机X射线辐射源
Radiation therapy X-rayRadiation Source for
Computer-Tomography Simulating Localization
2018-04-15发布
2018-06-15实施
福建省质量技术监督局 发布 JJG（闽）1086--2018
放射治疗CT模拟定位机 X射线辐射源检定规程 Verification Regulation of Radiation therapy X-ray Radiation Sourcefor Computer-Tomography Simulating Localization
JJG（闽）1086--2018
归口单位：福建省质量技术监督局
起草单位：福建省计量科学研究院
参加起草单位：南京军区福州总医院
福建省肿瘤医院
本规程委托福建省计量科学研究院负责解释 JJG（闽）1086—-2018
本规程主要起草人：
董旭（福建省计量科学研究院）郑炜（福建省计量科学研究院）李杰（福建省计量科学研究院）
参加起草人：
马继民（南京军区福州总医院）
赖国静（福建省肿瘤医院）
夏阳（福建省计量科学研究院）颜耀智（福建省计量科学研究院） JJG（闽）1086--2018
目录
1 范围 2 引用文献 3 术语和计量单位 4 概述 5 计量性能要求 6 通用技术要求， 7 计量器具控制 8 检定项目和检定方法 8.1检定项目 8.2检定方法 8.2.1剂量指数 8.2.2均匀性 8.2.3噪声水平 8.2.4图像之间的一致性， 8.2.5CT值 8.2.6层厚 8.2.7空间分辨力（率） 8.2.8低密度分辨力（率）. 8.2.9扫描床 8.2.10激光定位系统· 9
(1)
(1)
(1)
(4)
(4) (6) * (6) ... (7) . (7) . (8) (8) · (10) (11) · (11) (11) · (11) (11) · (12) (12) (12) · (13) .*(14) ... (16) (17)
检定结果的处理和检定周期· 附录A原始记录格式· 附录B检定证书背面格式· 附录C检测螺旋CT模体的示意图
+*+ ? JJG（闽）1086--2018
放射治疗CT模拟定位机.X射线辐射源检定规程
1范围
本规程适用于放射治疗CT模拟定位机X射线辐射源（以下简称CT定位机）的首次检定、后续检定和使用中的检查。
2引用文献
本检定规程引用下列文件： JJG1026医用诊断螺旋计算机断层摄影装置（CT）X射线辐射源 JJG1028-2007放射治疗模拟定位X射线辐射源 JJF1035-2006电离辐射计量术语及定义 GB/T10149 医用X射线设备术语和符号 AAPMRPT83CT放射治疗模拟定位机和CT模拟定位过程的质量保证
(Quality assurance for computed-tomography simulators and the computed tomography-simulation process )
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1术语 3.1.1剂量指数doseindex 3.1.1.1CT剂量指数100（CTDI100）
对一个单次轴向扫描产生的沿着体层平面垂直线剂量分布从-50毫米到十50 毫米的积分除以体层切片数N和标称体层切片厚度T的乘积。
对于N×T小于40mm的射束宽度：
+50mm
D(z) dz -50mm N×T
(1)
CTDI100=
对于N×T大于40mm的射束宽度：（测量过程中除限束器设置外其余所有 CT定位机运行条件均保持相同）
(+50mm DRer(2) dz ×
CTDI100 = -50mm(N×T)Ref CTDIfreeair,NxT
(2) 1
CTDIfreeair,Ref JJG（闽）1086--2018
式中：D（z）一一沿着体层平面垂直线z轴的剂量分布（以z=0为中心），这个剂量分布是在聚甲基丙烯酸甲酯（PMMA，有机玻璃）模体中测量的但是按照空气吸收剂量测得的：
N一X射线源在单次轴向扫描中产生的体层切片数： T标称体层切片厚度：
(N×T)Ref一一是选定的N×T为20mm或可以选择的小于20mm的N×T最
大值；
DRef(z)—是射束宽度为(N×T)Rer的单次轴向扫描中沿垂直于体层平面的直线z的剂量分布，这个剂量虽然是在聚甲基丙烯酸甲酯（PMMA，有机玻璃）模体中测量的但是是作为空气吸收剂量给出的：
CTDIfreeair,NxT——是对于某个特定的射束宽度N×T的CTDIfreeair; CTDIfreeair,Ref——是对于某个特定的射束宽度(N× T)Ref的CTDIfreeair。 注：采用轴向扫描测量。 1虽然CTDI1on源自空气吸收剂量，但实际上，评价用PMMA剂量体模测得的空气吸收剂
量与用一个电离室从体模中测得的空气比释动能相当接近。
2这个定义假设剂量分布曲线以z=0为中心。 3典型的轴向扫描X射线源旋转360度。 4当体层切片有重叠时，例如，在具有“z向飞焦点”功能的CT机上，积分式中的分
母应有沿Z向的有重叠的体层切片的总标称宽度确定。例如，如果重叠比例为50%，那么分母应替换为0.5×N×T；
5z轴典型设定为旋转轴： 6CTDI100设计的考虑是包含尽可能多的散射线。
3.1.1.2加权CT剂量指数100（CTDIw）加权CTDI100（CTDIw）定义为
2 CTDI100（周边）
1 3
CTDI100(中心) 3
(3)
CTDIw=
式中：CTDI100（中心）－检测物体中心的CTDI100测量值；
CTDI100（周边）－检测物体周边的CTDI100测量平均值。
3.1.1.3容积CT剂量指数CTDIvol
轴向扫描方式下，CTDIvol如下定义：
2 JG（闽）1086--2018
N·T.CTDIw Ad
CTDIvol
(4)
其中： N- 一X射线管在某一单次旋转时产生的体层切片数： T——标称体层切片厚度； △d相邻扫描之间患者支架在z方向运行的距离：
-是加权CTDI100。
CTDIw
在螺旋扫描方式下：
CTDI. CT螺距因子
CTDIvol =
(5)
CT螺距因子定义为：
CT螺距因子= △d
N.T
(6)
3.1.2CT值CTnumber
用来反映图像上每个像素区域代表的X射线衰减的平均数值。所测得的某种物质的衰减值用式（7）可转换为该物质的CT值：
μ物质一μ水
(7)
×1000
CT=
μ水
式中：μ一线性衰减系数。 水的CT值是0HU，空气的CT值为-1000HU。 注：CT值通常以霍斯菲尔德（HU）表示。 3.1.3定位positioning 在放射治疗计划设计中，采用X射线影像技术确定和标记治疗靶区的过程。
3.1.4CT模拟定位CTSimulatingLocalization
通过CT扫描和图像的三维重建技术获得患者的影像资料，通过影像资料能够在三维空间显示肿瘤范围及其周围的正常组织，以便于确定后续放射治疗的具体位置。 3.2计量单位 3.2.1吸收剂量的单位及符号
计量单位：戈[瑞]；单位符号：Gy
3 JJG（闽）1086--2018
3.2.2空间分辨力的单位及符号计量单位：线对每厘米，单位符号：Lp/cm
3.2.3长度单位及符号
计量单位：毫米，单位符号：mm
4概述
CT定位机通常由平面扫描床、CT扫描仪、激光定位系统以及专用工作站等部分组成。是利用CT扫描和图像的三维重建技术获得惠者的影像资料，通过影像资料能够在三维空间显示肿瘤范围及其周围的正常组织，以便于精确确定肿瘤立体形状、位置，以及后续放射治疗的靶区剂量及放疗方案等。
5计量性能要求
5.1剂量指数
CT定位机扫描测量时，用轴向扫描测量加权剂量指数（CTDIw），通过容积剂量指数（CTDIvol）计算公式得到CT定位机的剂量指数，即：CTDIvol
剂量指数的准确性用容积剂量指数（CTDIvol）表示，即：厂家给出的CT定位机容积CT剂量指数（CTDIvol）与实际测量值变化范围
在土20%以内。 5.2均匀性
剂量指数（CTDI100<中心)）不大于40mGy时，均匀性应符合以下5.2.1和5.2.2 要求。 5.2.1新安装的CT定位机，模体中心感兴趣区域平均CT值与周边每个感兴趣区域平均CT值之差的绝对值不应超过4HU；运行的CT定位机，模体中心感兴趣区域平均CT值与周边每个感兴趣区域平均CT值之差的绝对值不应超过5HU。 5.2.2新安装的CT定位机扫描装置，均匀性与随机文件规定的标称值的偏差不应超过4HU：运行的CT定位机，均匀性与随机文件规定的标称值的偏差不应超过5HU。 5.3噪声水平 5.3.1用直径为20cm的圆柱模体，头部条件状况下，剂量指数（CTDI100（中心））不大于40mGy时，扫描层厚为10mm，噪声水平应不大于0.35%。
