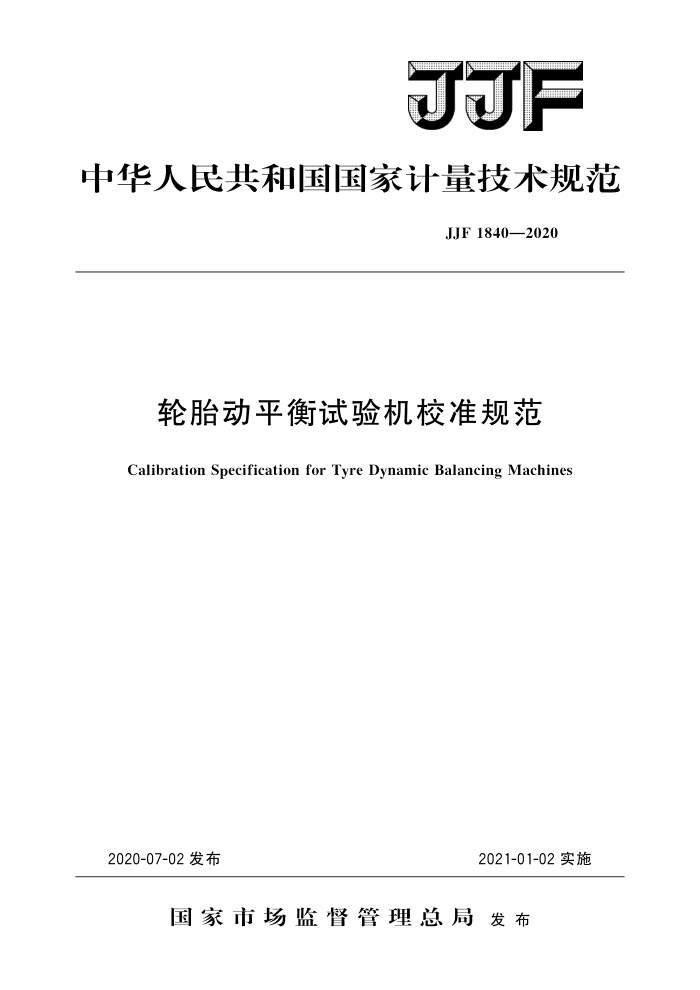

JJF
中华人民共和国国家计量技术规范
JJF 1840—2020
轮胎动平衡试验机校准规范
Calibration Specification for Tyre Dynamic Balancing Machines
2020-07-02发布
2021-01-02实施
国家市场监督管理总局发布 JJF1840—2020
轮胎动平衡试验机校准规范
JJF 1840—2020
Calibration Specification for Tyre Dynamic Balancing Machines
归口单位：全国振动冲击转速计量技术委员会主要起草单位：软控股份有限公司
双星集团有限责任公司万力轮胎股份有限公司
北京橡胶工业研究设计院有限公司
参加起草单位：中策橡胶集团有限公司
风神轮胎股份有限公司
三角轮胎股份有限公司
中国合格评定国家认可中心
本规范委托全国振动冲击转速计量技术委员会负责解释 JJF1840—2020
本规范主要起草人：
于明进（软控股份有限公司）张春颖（双星集团有限责任公司）李国华（万力轮胎股份有限公司）
王希光（北京橡胶工业研究设计院有限公司）参加起草人：
汪群锋（中策橡胶集团有限公司）王黎黎（风神轮胎股份有限公司）王博刚（三角轮胎股份有限公司）
张友稳（中国合格评定国家认可中心） JJF1840—2020
目
录
(ⅢI) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (5) (5) (6) (6) (6) (7) (7) (8) (8) (8) (9) I
引言
范围· 2 引用文件· 3 术语和计量单位 3.1 静不平衡量 3.2 静不平衡质量.· 3.3 动不平衡量· 3. 4 力偶不平衡量 3.5 单边力偶不平衡质量 3.6 校正面不平衡质量.· 3.7 面分离比 4 概述··
1
计量特性· 5.1 试验转速 5.2 试验气压· 5.3 不平衡质量· 5. 4 面分离比 5. 5 重点（或轻点）标识角度 5.6 试验机不卸胎测量重复性 5.7 试验机卸胎测量重现性· 6校准条件： 6.1环境条件 6.2 测量标准及其他设备
5
a
校准项目和校准方法 7. 1 试验转速的校准.·· 7. 2 试验气压的校准…· 7. 3 不平衡质量的校准· 7. 4 面分离比的校准·· 7. 5 重点（或轻点）标识角度的校准· 7. 6 试验机不卸胎测量重复性的校准· 7.7试验机卸胎测量重现性的校准·….· 8 校准结果表达
复校时间间隔附录A利用等效校准原理校准不平衡质量
9 JJF1840—2020
附录B 试重附录 C 轮胎动平衡试验机校准记录附录D 校准证书（校准报告）内容附录E 不平衡质量校准的不确定度评定示例
(10) (11) (15) (16)
..+.
--
II JJF1840—2020
引言
JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》、 JJF1071《国家计量校准规范编写规则》和GB/T6326《轮胎术语及其定义》共同构成本规范制定工作的基础性系列标准。
编制的主要技术参考为GB/T18505一2013《汽车轮胎动平衡试验方法》和
GB/T25158—2010《轮胎动平衡试验机》。
本规范为首次发布。
II JJF1840—2020
轮胎动平衡试验机校准规范
1范围
本规范适用于轿车轮胎、载重汽车轮胎动平衡试验机（以下简称试验机）的校准
2 引用文件
本规范引用了下列文件： GB/T18505一2013汽车轮胎动平衡试验方法 GB/T25158—2010轮胎动平衡试验机凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1静不平衡量 staticunbalancevalue
轮胎质量乘以质心偏心距的积，单位用g·cm表示。 注： 1 当轮胎按一定速度旋转时，静不平衡产生垂直于旋转轴的离心力，可用式（1）表示如下：
× 10-5
L
(1)
F=mXex
27
式中： F—不平衡离心力，N； m- 轮胎质量，g； e 质心偏心距，cm；元———圆周率； 71 转速，r/min。 由于轮胎在离心力作用下会发生变形，故可将重心偏心距作为转速的函数。
2
［GB/T18505—2013，3.2] 3.2静不平衡质量staticunbalancemass
静不平衡量除以校正半径，单位用g表示。 注：静不平衡质量用式（2）表示：
m=(mXe)/R
(2)
式中： m. 静不平衡质量，g； m——轮胎质量，g; e——质心偏心距，cm; R——校正半径，cm。
[GB/T18505—2013，3.3]
1
