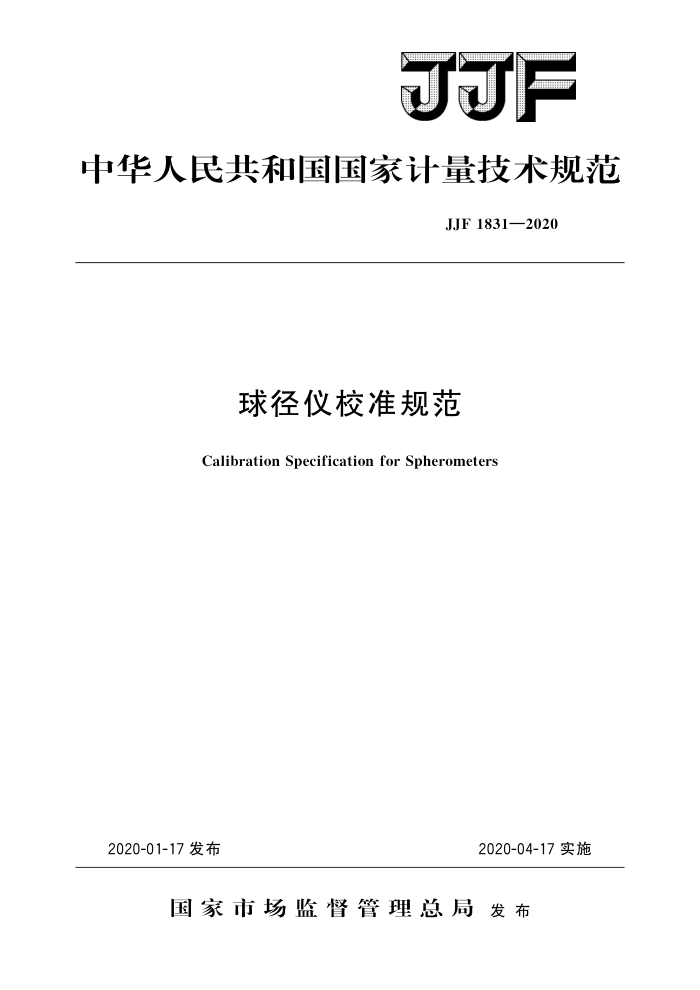

JJF
中华人民共和国国家计量技术规范
JJF1831—2020
球径仪校准规范
Calibration Specification for Spherometers
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1831—2020
球径仪校准规范 Calibration Specification
JJF 1831—2020 代替JJG401—1985
for Spherometers
归口单位：全国几何量长度计量技术委员会起草单位：湖北省计量测试技术研究院
云南北方光电仪器有限公司云南省计量测试技术研究院中国计量科学研究院
本规范委托全国几何量长度计量技术委员会负责解释 JJF1831—2020
本规范起草人：
周 强 （湖北省计量测试技术研究院）李 莉 （云南北方光电仪器有限公司) 王 涛 （湖北省计量测试技术研究院）陈 明 （云南省计量测试技术研究院）李致新（云南北方光电仪器有限公司）位恒政 文（中国计量科学研究院） JJF1831—2020
目 录
引言 1 范围 2
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (4) (5) (5) (5) (6) (10) (14) (15)
引用文件 3 概述·· 4 计量特性 5校准条件 5.1环境条件 5.2测量标准及配套设备· 6校准项目和校准方法· 6.1 校准项目的说明... 6.2 测量环半径. 6.3球面曲率半径测量的相对误差.. 6.4矢高测量机构的示值误差.·
校准结果表达· 复校时间间隔
7
8
附录A球径仪测量环半径测得值的不确定度评定实例附录 B 球面曲率半径的相对误差的不确定度评定实例附录 C 原始记录内容及格式附录D 校准证书内容及内页格式
- JJF1831—2020
引言
本规范是以JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1094一2002 《测量仪器特性评定》为基础和依据进行修订的
本规范是对JJG401一1985的修订，与JJG401一1985相比，除编辑性修改外，主要修订内容有：
用“球面曲率半径测量的相对误差”代替了“球径仪综合误差”，用“矢高测
量机构”代替了“读数装置”；
一规定了3个计量特性：矢高测量机构的示值误差、测量环半径、球面曲率半径
测量的相对误差；
对校准所需标准器进行了调整，取消了万能工具显微镜、专用平行平晶、垂直
反射照明装置；
取消了“用万能工具显微镜检定钢球型测量环半径”的方法；一增加了附录内容。 一将矢高测得值的测量次数由5次改为3次。 本规范历次版本的发布情况：
JJG401—1985。
II JJF1831—2020
球径仪校准规范
1范围
本规范适用于接触式球径仪的校准。
2 引用文件
本规范引用了以下文件： JJF1071一2010国家计量校准规范编写规则 GB/T308.1一2013滚动轴承球第1部分：钢球凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
接触式球径仪（以下简称球径仪）是一种用于测量球面曲率半径的计量仪器，主要用于测量球面光学对板、光学样板、球面透镜、球面反射镜等的球面曲率半径。球径仪主要由测量环和矢高测量机构组成：通过测量球面的矢高而间接测量出球面的曲率半径。
球径仪的测量原理如图1、图2所示。图1、图2中的弦半径r也就是球径仪计量特性中的测量环半径。
图2使用刃型测量环测量矢高的原理图 R。一被测球面的曲率半径；r一弦半径： h一矢高测量机构的测得值
图1使用钢球型测量环测量矢高的原理图
R。一被测球面的曲率半径；r一弦半径： h一矢高测量机构的测得值；β一钢球半径
4计量特性
4.1 测量环半径。 4.2球面曲率半径测量的相对误差。 4.3矢高测量机构的示值误差。
1 JJF1831—2020
5校准条件
5.1环境条件
温度为（20士2）℃，室温变化不大于0.5℃/h，被校仪器与测量标准在室内平衡温度的时间不少于6h，相对湿度不大于75%。 5.2测量标准及配套设备 5.2.1标准凸（凹）球面样板
标准凸（凹）球面样板技术指标见表1。
表1标准球面样板的技术指标
技术指标
标准球面样板标称
半径R/mm 5~85 86~130 注：标准凸球面样板标称半径（5～130）mm范围内应按全球或超半球型式制造。样板均应
标准凸球面样板的圆度 半径光圈数（入/2）
光圈局部误差（入/2)
≤0.3 μm 2 μm
≤0.5
0.1
凸凹成对制造与校准；半径光圈数、光圈局部误差分别为凸凹样板相合时所产生的干涉圈数（或干涉条纹数）及其不规则程度。
5.2.2平面平晶
用于校准4.1、4.2、4.3项目。平面平晶与标准球面样板的质量差不应超过100g。 5.2.3三等量块
用于校准失高测量机构的示值误差。该组量块包含以下标称长度（单位：mm）： 2,5,10,20,30. 5.2.4专用环
校准球径仪的矢高测量机构的示值误差时，专用环是安放平晶的辅助工具，其工作面与定位面的平行度不超过5um：高度为30mm（负公差），如图3所示。
30m
图3专用环结构示意图
6 校准项目和校准方法 6.1 校准项目的说明
一般情况下，仅校准测量环半径、球面曲率半径测量的相对误差。
2
