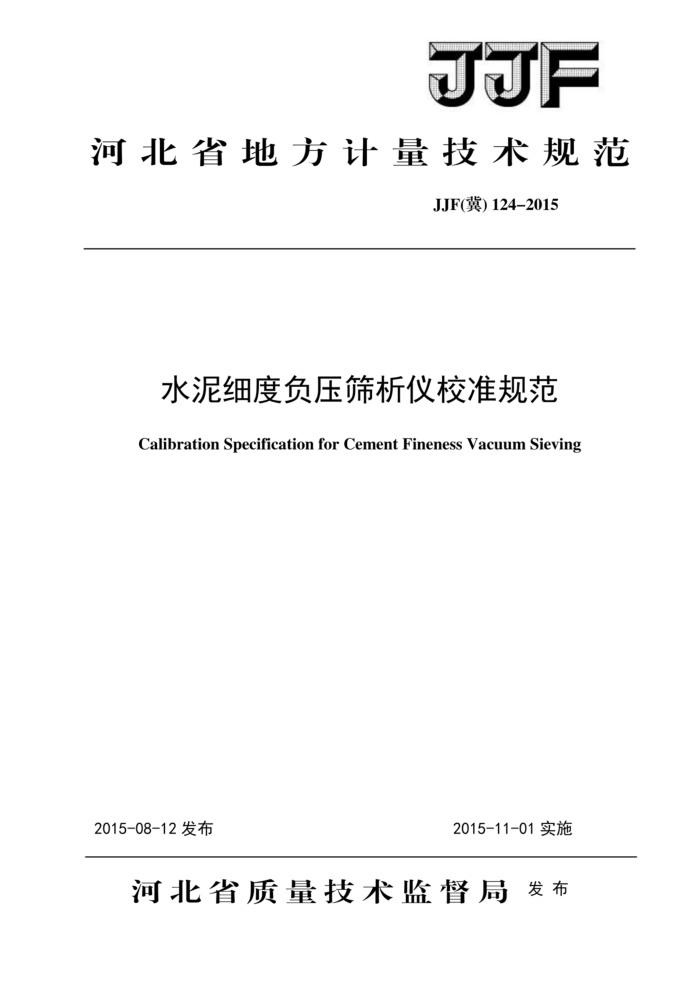

JJF
河北省地方计量技术规范
JJF(冀)124-2015
水泥细度负压筛析仪校准规范
Calibration Specification for Cement Fineness Vacuum Sieving
2015-08-12 发布
2015-11-01实施
河北省质量技术蓝督局 发布 JJF（冀）124-2015
水泥细度负压筛析仪校准规范 Calibration Specification for Cement Fineness Vacuum Sieving
JJF(冀) 124-2015
归口单位：河北省质量技术监督局
起草单位：河北省计量监督检测院
本规范委托河北省计量监督检测院负责解释 JJF（冀）124-2015
本规范主要起草人：
戴艳梅蔡岩王彦伟谢燕明赵彩萍麻少旭姜巨勇
（河北省计量监督检测院）
（河北省计量监督检测院）
（河北省计量监督检测院）
（河北省计量监督检测院）
（河北省计量监督检测院）
（河北省计量监督检测院）
（河北省计量监督检测院） JJF（冀）124-2015
目 录
引 言 1 范围· 2 引用文件 3 术语和计量单位 3.1 术语 3.2计量单位， 4 概述 5 计量特性 5.1 测量范围及准确度等级 5.2 示值误差 5.3 回程误差. 5.4 轻敲位移 5.5 指针偏转平稳性 5.6 负压源及性能， 5.7 绝缘电阻· 6 校准条件， 6.1 校准环境条件 6.2 测量标准及其他设备
II
2
2
:
2 2
2
L
校准项目和校准方法 7.1 外观检查 7.2 示值误差 7.3 回程误差. 7.4 轻敲位移， 7.5 指针偏转平稳性， 7.6 负压源及性能.. 7.7 绝缘电阻 8校准结果· 9 复校时间间隔附录A水泥细度负压筛析仪校准记录（式样）附录B校准结果（内页）（式样）附录C水泥负压筛析仪负压示值误差校准结果不确定度评定
>
3
A
4
5
6 JJF（冀）124-2015
引言
《水泥细度负压筛析仪校准规范》以JF1071-2010《国家计量校准规范编写
规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度与表示》作为基础性系列规范进行制定，并以GB/T1345-2005《水泥细度检验方法筛析法》、GB/T5329-2003《试验筛与筛分试验术语》作为技术性系列标准进行制订。
本规范为首次制定，目前未有相应国际建议、国际文件或国际标准。
II JJF（冀）124-2015
水泥细度负压筛析仪校准规范
1范围
本规范适用于测量范围为(-100～0)hPa的水泥细度负压筛析仪（以下简称负压筛析仪）的校准，不包含试验筛部分。 2引用文件
本规范引用了下列文件： JJG52-2013弹性元件式一般压力表、压力真空表和真空表 JJF1001-2011通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJF1071-2010国家计量校准规范编写规则 GB/T1345-2005水泥细度检验方法筛析法 GB/T5329-2003试验筛与筛分试验术语凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1筛分Sieving【GB/T5329-2003/2.3.1】
用一个或一个以上的筛子将不同的颗粒按尺寸大小进行分离的过程。 3.1.2试验筛TestSieve【GB/T5329-2003/2.2.2】
符合试验筛标准技术要求、用于筛分法进行粒度分析的筛子。 3.1.3负压筛析法VacuumSieving【GB/T1345-2005/4.1】
用负压筛析仪，通过负压源产生的恒定气流，在规定筛析时间内使试验筛内的水泥达到筛分。 3.2计量单位
负压筛析仪使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位，常以hPa（百帕斯卡）表示。 4概述
负压筛析仪是用来测定各种水泥颗粒细度的专用仪器，其主要由试验筛、控制系统和工业吸尘器（或其他具有相当功能的设备）三大部分组成，并根据GB/T 1345-2005《水泥细度检验方法一筛析法》设计制造。负压筛析仪利用气流作为
1 JJF（冀）124-2015
筛分的动力介质。工作时整个系统保持负压状态，待测粉末在旋转的喷气嘴喷出的气流作用下呈流态状，并随气流一起运动，其中粒径小于筛网孔径的细颗粒由气流带动通过筛网被抽走，而粒径大于筛网孔径的粗颗粒则留在筛网里，从而达到筛分的目的。 5计量特性 5.1 测量范围
负压筛析仪压力测量范围为（-100～0)hPa，准确度等级为2.5级。
5.2示值误差
负压筛析仪压力示值误差应不超过土2.5hPa。 5.3回程误差
负压筛析仪压力示值的回程误差应不大于2.5hPa。
5.4轻敲位移
在测量范围内，轻敲负压指示表表壳后，指针示值变动量应不大于 1.25hPa。 5.5指针偏转平稳性
在测量范围内，指针偏转应平稳，无跳动和卡住现象。 5.6负压性能
负压筛析仪工作时应能达到不低于-60hPa的负压，并可在（-60～-40)hPa
范围内调整。 5.7绝缘电阻
负压筛析仪的电源端子与机壳之间的绝缘电阻不小于20MQ。
注：以上指标不用于合格性能判别，仅供参考。 6校准条件 6.1校准环境条件温度：（20土5）℃；相对湿度：≤85%。 6.2测量标准及其他设备 a）压力标准器：其最大允许误差绝对值应不大于被校最大允许误差绝对值的 1/4。可选择精密真空表、数字压力计（0.05级及以上，年稳定性合格）或其
2 JJF（冀）124-2015
它符合要求的标准器。 b）压力发生器：其测量范围不小于（-100~0)hPa。 c）绝缘电阻表：额定电压为500V，准确度等级10级。 d）连接管、接头和三通。 7 校准项目和校准方法 7.1外观检查
目测检查负压筛析仪，不得有妨碍计量性能的缺陷。
7.2示值误差 7.2.1将负压筛析仪压力表与标准器依照下图进行连接。
三通
压力标准器
筛析仪压力表
u 连接管压力发生器
连接示意图
7.2.2示值校准
负压筛析仪压力校准时，将压力表与大气相通，调整零点，以OhPa、-20hPa、 -40hPa、-60hPa、-80hPa作为校准点，缓慢均匀加压至校准点，待压力稳定后，用手指轻敲表壳，读取标准器示值和被校表示值（按分度值的1/5估读）并进行记录：如此依次对所选取的各校准点进行校准，切断负压源，在测量上限耐压3分钟，再依次逐渐进行回程校准直至零位。
在正反行程中，各个校准点的示值误差由下列公式计算。
Ap= p- Po
式中： Ap一一被校压力表的示值误差，hPa；
2
