F

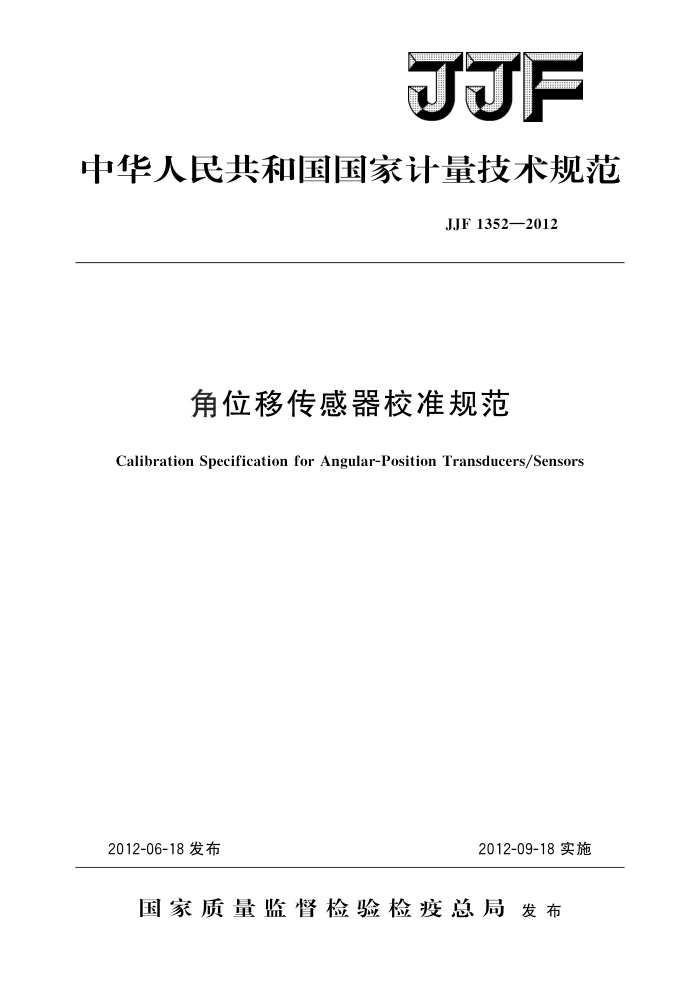

中华人民共和国国家计量技术规范
JJF1352—2012
角位移传感器校准规范
Calibration Specification for Angular-Position Transducers/Sensors
2012-09-18实施
2012-06-18发布
国家质量监督检验检疫总局发布 JJF1352—2012
角位移传感器校准规范
JJF 1352—2012
Calibration Specification for
Angular-PositionTransducers/Sensors
归口单位：全国几何量长度计量技术委员会
主要起草单位：陕西省计量科学研究院
中国飞行试验研究院
参加起草单位：中航工业西安飞行自动控制研究所
中航工业国营东方仪器厂
本规范委托全国几何量长度计量技术委员会负责解释 JJF1352—2012
本规范主要起草人：
刘莹 (陕西省计量科学研究院) 秦宇（陕西省计量科学研究院）吴永红（中国飞行试验研究院）
参加起草人：
毛 （中国飞行试验研究院）刘元度（中航工业西安飞行自动控制研究所）韩军涛（中航工业国营东方仪器厂） JJF1352—2012
目 录
(Ⅲ) (1) (1) (1) (1) (1) (1) (1) (1) (1 ) (1) (1 ) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (5) (5) (5) (5) (5) (5) (6) I
引言 1范围.. 2引用文件.…. 3 术语及定义 3.1相位移· 3.2 基准电气零位· 3.3 零位电压· 4 概述·
计量特性· 5. 1 灵敏度…. 5. 2 线性度·· 5. 3 回程误差· 5. 4 重复性 5. 5 纹波电压.. 5. 6 零位电压.· 5. 7 相位移· 6 校准条件 6.1 环境条件。 6.2 校准用的主要设备
5
校准项目和校准方法 7. 1 装夹与接线 .. 7. 2 基准电气零位 7. 3 校准点的确定· 7. 4 数据采集 7. 5 灵敏度及截距. 7. 6 线性度· 7. 7 回程误差· 7. 8 重复性 7. 9 纹波电压.. 7.10 零位电压 7.11 相位移 8 校准结果表达 9 复校时间间隔 JJF1352—2012
(7) (8) (12)
附录A 交流差动变压器式角位移传感器角值误差的校准附录B ：交流差动变压器式角位移传感器线性度测量结果的不确定度评定附录C 校准证书内容
...-
II JJF1352—2012
引言
本规范以JJF1071一2010《国家校准规范编写规则》、GB/T18459一2001《传感器主要静态性能指标计算方法》为主要编写依据。
本规范是首次发布。
ⅡI JJF1352—2012
角位移传感器校准规范
1范围
本规范适用于电感式角位移传感器、差动变压器式角位移传感器（直流输人型、交流输人型）、电阻式角位移传感器、电容式角位移传感器静态性能指标的校准
2 引用文件
本规范引用了下列文件： GB/T18459一2001传感器主要静态性能指标计算方法 JB/T9256一1999电感位移传感器 JB/T9257一1999交流差动变压器式位移传感器 B/T9258一1999直流差动变压器式位移传感器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语及定义
3.1相位移phaseshift
在线性工作范围内的最大行程处，角位移传感器的输出电压基波与输人电压基波在时间上的相位差。 3.2基准电气零位electricalnull
角位移传感器输出电压满足相应的电压方程式，方程式中电气角为零时的转子位置即为基准电气零位。角位移传感器在该位置的输出电压为最小值。 3.3零位电压null volltage
角位移传感器的转子在基准电气零位时的输出电压，是输出电压的最小值。
4概述
角位移传感器是一种能感受角位移量并转换成可用输出信号的测量仪器。按其工作
原理可分为电阻式角位移传感器、电容式角移传感器、电感式角位移传感器、差动变压器式角位移传感器（直流输人型、交流输入型）等。各种角位移传感器的原理见图1。
5计量特性
5.1灵敏度 5.2线性度 5.3回程误差
- JJF1352—2012
线绕电阻电刷
动极板
定极板
(1)电阻式角位移传感器
(2)电容式角位移传感器
LOL2
初级励磁
次级输出 00
U.。
1
(3)电感式角位移传感器
(4)差动变压器式角位移传感器
图1角位移传感器工作原理图
5.4重复性 5. 5 纹波电压 5.6 零位电压 5.7 相位移 6 校准条件 6.1 环境条件
温度：（20士5）℃，温度变化不大于2℃/h；湿度：相对湿度45%～75%；校准时应避免外界磁场及机械振动。
6.2校准用的主要设备
校准用的主要设备及技术要求见表1。
表1主要校准设备及技术要求
序号 设备名称
技术要求
分度装置数字电压表
示值误差≤4"
1
MPE：DCV±0.004%~±0.1%，ACV±0.03%~±0.1%
2
3
稳定直流电源
纹波电压≤0.5%
励磁电源相位计
频率1kHz～6kHz正弦波，波形失真度≤2%
4
最小分度值0.1°
L5
注：由于仪器的准确度、操作方法和被校准角位移传感器计量特性不同，校准结果的不确定
度会不同，可根据需要选择。
2
