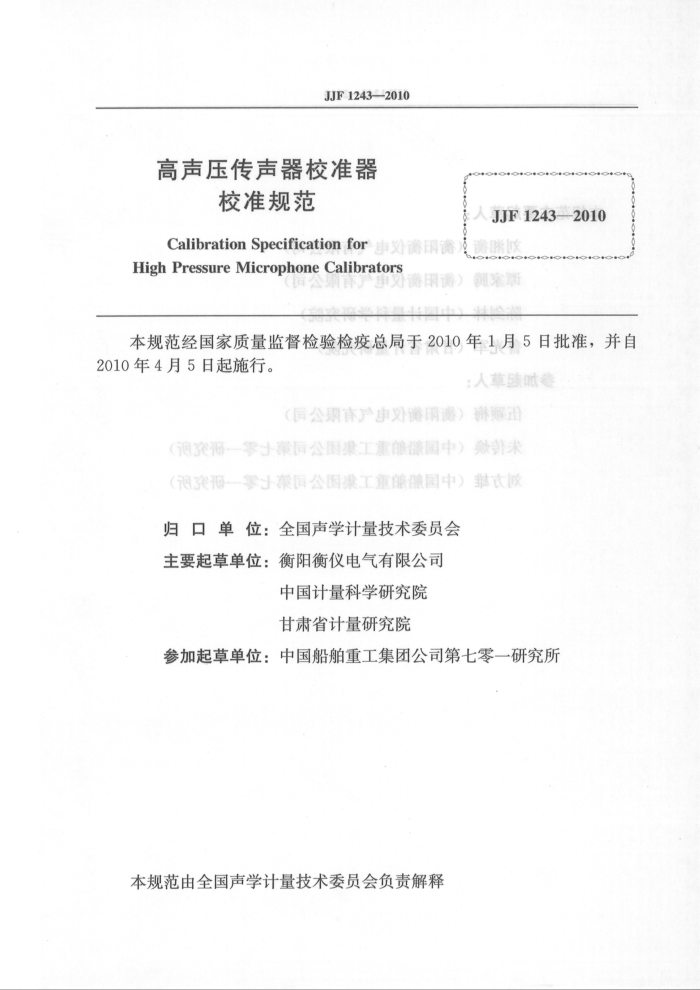

JJF1243-2010
高声压传声器校准器
校准规范 Calibration Specificationfor申外谢用衡
JJF1243-2010
HighPressureMicrophoneCalibrators
本规范经国家质量监督检验检疫总局于2010年1月5日批准，并自 2010年4月5日起施行。
：人草味时参
（公产）
（一零业公国工重国）（调究形一零十集后公国东工重酿园中）式区
归口单位：全国声学计量技术委员会主要起草单位：衡阳衡仪电气有限公司
中国计量科学研究院甘肃省计量研究院
参加起草单位：中国船舶重工集团公司第七零一研究所
本规范由全国声学计量技术委员会负责解释 JJF1243-2010
器器声吉高
本规范主要起草人：
刘湘衡（衡阳衡仪电气有限公司）enosdils
Mei
谭家腾 (衡阳衡仪电气有限公司）陈剑林（中国计量科学研究院）
自并·野排日鲁光军 （甘肃省计量研究院)盐量贡窄国萨财本
1O
参加起草人：
伍颖梅（衡阳衡仪电气有限公司）朱传焕（中国船舶重集团公司第七零一研究所刘方雄（中国船舶重工集团公司第七零一研究所）
后公钢首户电外谢单草要容形学量十国中
形量省
家形零十业后公国集工重酿国中：单草参
辅责员会员委木支量子学声国全由苹财本 JJF1243-2010
个面生合
心
回 岸合连回源迅电商量 高声压传声器校准器校准规范 ，个一人
麻国中创
电电中空
同人器酒女口开个两具常合器器高
1范围
(aabA代婚
来南高十
本规范规定了采用电磁激励原理的高声压传声器校准器的计量特性、校准条件和校准方法。
本规范适用于采用电磁激励原理的高声压传声器校准器（以下简称校准器）的校准。
楼常汇中人道吉
2引用文献 He式率Vmsos一常人乐器
本规范引用下列文献：器GB/T3102.51993电学和磁学的量和单位
常
GB/T3102.7—1993声学的量和单位 JF1001—1998通用计量术语及定义
人
8
试JJF1034--2005声学计量名词术语及定义 平中合
JJF1059—1999测量不确定度评定和表示 账送寒式HeH008全8 JJG176—2005 5声校准器检定规程
盗率#迅电人
至JJG1882002图声级计检定规程
具人器
使用本规范时，应注意使用上述引用文献的现行有效版本。sH2e内（sH008
真夫总.
3术语和计量单位
o.S不一真总器
3.1术语和定义
木
教建大聚林
本规范采用JJF1001—1998、JJF1034—2005和JJG188—2002中有关的及以下术语和定义。 3.1.1插人电压insertvoltage
激励电流在插入校准器驱动线圈回路中的取样电阻上的端电压。茶避准零「I.a 3.1.2声压-插人电压常数pressure-insertvoltageconstant柔戴清铂器事效
校准器耦合腔中的声压与取样电阻上插人电压之比。 3.1.3总失真totaldistortion
户空
所有失真分量的方均根值与整个信号的方均根值之比的百分数。OI氏户 、3.2计量单位
本规范采用GB/T3102.5—1993和GB/T3102.7--1993中规定的量和单位。
y（as一os）氏惠
4概述
显域
校准器通常由带有活塞的声压激励器和耦合腔所组成，电磁激励器驱动活塞运动，在一个小体积（高声阻抗）的封闭的耦合腔中产生很高的声压（最高可达172dB）。由
1 JJF1243-2010
于耦合腔中的声压主要取决于活塞面积和电磁系统所产生的力，而这个力正比于驱动线圈中的电流，保持电流恒定，就可在耦合腔中得到稳定的声压级。通常在驱动线圈回路中插人一个取样电阻，该电阻上的电压正比于激励电流，通过测量该电压就可得到耦合腔中的电压。
高声压传声器校准器的耦合腔通常具有两个开口，通过适配器，可插入不同尺寸的传声器，可用直接法或比较法在很高的声压级（一般为114dB～164dB）下，在低频段（般为3Hz至300Hz）测量传声器的灵敏度、频率响应、失真及线性度。财本
达式单
5计量特性不）器器高的来于用本 5.1声压-插人电压常数
交
校准器的声压-插人电压常数一般为20Pa/mV，在频率为95Hz，声压级为124dB 时的误差一般不超过士0.3dB或士3.5%。 5.2声压-插人电压常数的线性误差
随文限干用苹财本
频率为95Hz时，声压级在114dB至164dB范围内以124dB为参考，校准器声压-插人电压常数的线性误差一般不超过士0.3aB或土3.5%。ee SOT 5.3声压级频率响应
10
校准器耦合腔中的声压级具有平真的频率响应，在其有效频率范围内（-般为 3Hz至300Hz），以95Hz为参考频率响应般优于士1.0dB。 ee 5.4插入电压频率响应
账宝森器邦效售
校准器的插人电压具有采直的频率响应，在其有效频率范围S（一般为3Hz至 300Hz）内，以95Hz为参考，频率响应般优于士1.0dB。.苹财本用更 5.5总失真
单宝香木1.8
校准器的总失真一般不超过2.0%。 注：由于校准无需作出合格与否的判定，因此上述技术指标仅供参考。
#中SOOS 8811味20 Pc0HLeer 1O0用采苹财本
校准条件
6
文宝味
6.1环境条件 6.1.1参考环境条件电的中回一器人间
oa出人8
校准器的参考环境条件如下：996lov9mi-9eagg授常果电人嵌-迅击s.18
空气温度为23℃；一相对湿度为50%；一气压为101.325kPa的个的量真夫
真尖总
6.1.2校准环境条件
立单量书S.8
校准器应在以下环境条件下校准?88080e-.S018用采苹财本
空气温度为（20～26）℃；相对湿度为（30～90）%；
-
汽压为（80105）kPa合器塞带由常器由。8b背景噪声的声压级不超过70dB；中望合的国性陷（高）麻本小个一套 2 JJF12432010
不存在影响测量的机械振动与电磁干扰。拍十变显，不科杀意不拍效宝
6.2主要标准器及其他设备
a）标准传声器 LS1P型或LS2P型实验室标准传声器，在31.5Hz至1kHz频率范围内，开路声
压灵敏度级的测量不确定度不应大于0.05dB（k=2），10Hz至31.5Hz频率范围内不应大于0.15dB（k=2），2Hz至10Hz频率范围内不应大于0.35dB（k2）。
b）监测传声器监测传声器应为声压型的高声级测量传声器，频率范围的下限不应高于4Hz，线
性范围上限不应低于172dB。在频率低于150Hz，声压级不大于154dB时的总失真不应大于0.2%；声压级大于154dB，小于164dB时的总失真不应大于0.5%。
c）测量放大器测量放大器应具有平直的频率响应，以1kHz为参考，在2Hz至20kHz的频率
范围内，频率响应的测量不确定度为0.2dB（k=2）；总失真不应大于0.1%。在校准期间，测量放大器整机灵敏度的改变量不应超过本0.02dB。
d）声频信号发生器声频信号发生器的频率范围为2Hz至20Hz，输出电压范围应可满足校准要求：
以1kHz为参考，其辐频特性应优于2dB；总失真不应大于0.1%，校准期间的幅值稳定度应优于士0.02dB。
代器器高
e）数字电压表在10Hz至20kHz的频率范围内，交流电压的最大允许误差不应超过土0.2%，
在3Hz至10Hz的频率范围内不应超过士1.0%；直流电压的最大允许误差不应超过 ±0. 1%。
f）数字频率计在2Hz至20kHz的频率范围内，测量频率或周期的最大允许误差不应超过
±0.1%。
g）前置放大器在2Hz至20kHz的频率范围内，频率响应的测量不确定度应优于0.2dB（k=2）；
总失真不大于0.1%，在校准期间的稳定度应优于士0.01dB。
h）失真度测量仪在2Hz至20kHz的频率范围内，失真度测量误差应优于满量程的10%。 i)功率放大器在3Hz至300Hz的频率范围内，功率输出能力不应小于75VA，全功率输出时的
总失真不应大于0.2%。
器书
j）气压计在校准的环境条件下，气压计的最大允许误差优于士0.2kPa。 k）温度计在校准的环境条件下，温度计的最大允许误差优于士0.2℃ 1）湿度计
号前限电
3 JJF1243-2010
在校准的环境条件下，湿度计的最大允许误差优于士4%。 印源事不
圣其必器要士
7校准项目和校准方法
深南水
7.1校准项目
校准器的校准项目见表1。实验室应根据高声压传声器校准器的型号及客户的要求，选择校准其中的适用项目。
表1校准器校准项目一览表
编号 1 2 3 4 5
项目名称
技术要求的条款号 校准方法的条款号
声压-插入电压常数声压-插人电压常数的线性误差声压级频率响应插入电压频率响应总失真
b 5. 1 5. 2 5.3 5. 4 5. 5
7.2.2 7.2.3 7. 2. 4 7. 2. 5 7. 2. 6
7.2校准方法 迎团英电出鲜 7.2.1校准前检查
S团率健器实
参代H
小真
管总）
目视检查高声压传声器校准器的外观，不应有影响校准工作正常进行的缺陷。 7.2.2声压-插人电压常数，
内
HO
7.2.2.1测量装置
校准器的声压-插入电压常数的测量装置如图1所示。声频信号发生器（1）为校准器提供激励信号，经功率放大器后接至校准器的“信号发生器”插座。数字电压表（1）连接在校准器“电压表”插座上，用于测量校准器的插入电压，该电压比例于校准器的激励电流。校准器耦合腔内的声压级由标准传声器测量，经前置放大器送至测量放大器的“前置放大器”输入端口，声频信号发生器（2）接至测量放大器的“直接输人”端口。数字电压表（3）连接在测量放大器的交流（或直流）输出端口。
注：数字频率计（1）和数字频率计（2）可使用同一台数字频率计；数字电压表（1）和数字电压表（2）可使用同一台数字电压表。
数字电压表 ((3)
测量放大器
出
前置放大器标准传声器校准器
数字频率计
声额信号发生器(2)
数字电压表
南小真大总于升户（
(2)
(1)
声频信号发生器(1)
数字电压表
数字频率计
功率放大器
(1)
(2)
图1声压-插人电压常数测量装置示意图
十实显（
4 JJF1243-2010
1：中方
7.2.2.2测量步骤开器
校准器的声压一插入电压常数的测量步骤如下那不升杀意不参 a）传声器的安装
楼五
将标准传声器安装在前置放大器上，插入校准器耦合腔的二个开口中，使用LS1P 型实验室标准传声器时，应卸下其保护栅；使用LS2P型实验室标准传声器时，应配套使用适当的适配器。用前置放大器哑头堵住耦合腔的另一个开口用弹簧轭组件固定好装有标准传声器的前置放大器和前置放大器哑头，确保弹簧轭组件所产生的力大于作用在传声器及其耦合腔适配器上声压所产生的力。器声卦淋堡081AX.88
灵开器（8
b）预调 8 按图1所示连接测量装置，在接通电源之前，应将功率放大器的增益控制电位器置于最小增益的位置，电流限值开关置于不超过校准器最大输入电流的挡位上。
按各仪器使用说明书的要求进行预调。 c）平均声压级的测量
量新五产（
武阳
测量装置预热后，将测量放大器置于内校位置，调节其“前置放大器输人”和“直接输入”的灵敏度，使其增益相同，并观察数字电压表（3），应有相同的示值。然后将测量放大器置于适当的量程上，使用F时间许权，频率响应置于“线性”挡。
将校准器激励信号源（声频信号发器（1)）的信号频率置于95Hz，调节其信号幅度或功率放大器的增益，使耦合腔中的声压级为所要求的值。
先将测量放大器置于“前置放大器输人”，测量校准器耦合腔中的声压级，读取并记录数字电压表（3）的示值α然后将测量放大器置于“直接输入”，将声频信号发生器（2）的信号频率置为95Hz，调节其输出信号的幅度，使数字电压表（3）的示值 U㎡与先前相同，从数字电压表（2）上读取并记录声频信号发生器（2）的输出电压 U:，按式（1）将此电压值转换为用分贝表示的值Lpi：q
U：8b ：中
Lps=201g。;b.财市世平朱算
(1)
式中：Lpi—一声压级，dB；：b，五灵南开器声针
U—测量放大器的输人电压，V；：8b.夫避解补拍器大置递 U。——参考电压，U。=1μV。
cD ，量刻迅
上述过程重复3次，并计算耦合腔声压级的算术平均值L。每一次重复均应包括标
准传声器与校准器的重新耦合与分离。
五责中合
d）插人电压的测量在测量耦合腔声压级的同时，用数字电压表（1）测量校准器“电压表”插座上的
开声的中合器真于（）左
G
电压Ui，并计算3次测量的算术平均值U。 :89 ·业南南中塑合康器垂交
：电方
e）标准传声器的开路声压灵敏度的修正应根据使用说明书提供的环境条件修正方法，。将标准传声器在参考条件下的开路
，爱乐声效
声压灵敏度级修正到实际校准环境时的开路声压灵敏度级。也可利用式（2）进行修正：平电人（b
合
Lpx=Lp十αp（一101.3）十α（T23）-器册载卡 (2)
5 JJF1243-2010
