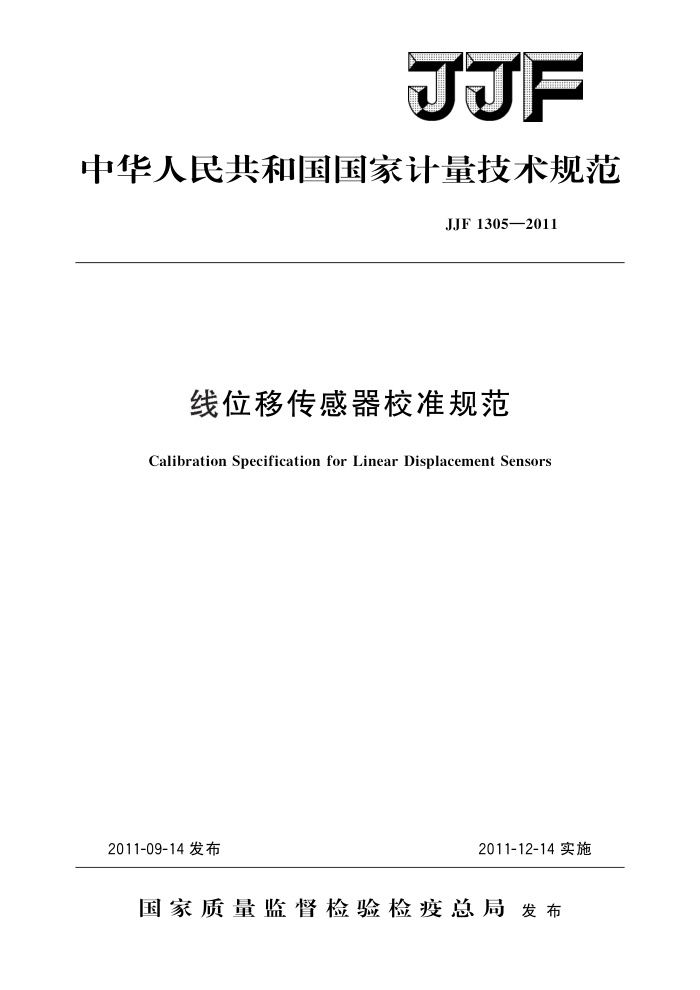

中华人民共和国国家计量技术规范
JJF1305—2011
线位移传感器校准规范
Calibration Specification for Linear Displacement Sensors
2011-12-14实施
2011-09-14发布
国家质量监督检验检疫总局发布 JJF1305—2011
线位移传感器校准规范 Calibration Specification for Linear
JJF 1305—2011
Displacement Sensors
本规范经国家质量监督检验检疫总局于2011年9月14日批准，并自
2011年12月14日起施行。
归口单位：全国几何量工程参量计量技术委员会
主要起草单位：广东省计量科学研究院
北京长城计量测试技术研究所黑龙江省计量检定测试院
参加起草单位：贵州省计量测试院
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF 1305—2011
本规范主要起草人：
张 长勇（广东省计量科学研究院）梁 平 （广东省计量科学研究院）赵新丽（北京长城计量测试技术研究所）梁玉红（黑龙江省计量检定测试院）
参加起草人：
吕小洁（贵州省计量测试院） JJF1305—2011
目 录
1 范围 2
(1) (1) (1) (1) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (6) (6) (7) (7) (8) (10) (12)
引用文献· 3 术语
概述. 5 计量特性· 5.1电感式位移传感器 5. 2 差动变压器式位移传感器（含直流差动、交流差动变压器型） 5.3 振弦（应变）式位移传感器 5.4 磁致伸缩式位移传感器 5.5 电阻式位移传感器（含电位器型、滑线电阻型、导电塑料型） 5.6 拉线（绳）式位移传感器： 5.7 激光式位移传感器 6校准条件 6.1 环境条件 6.2校准用主要设备 7校准项目和校准方法 7. 1 校准项目 7. 2 校准方法··· 8校准结果表达· 9 复校时间间隔附录A 拉线（绳）式位移传感器基本误差测量结果的不确定度评定附录 B 参比直线为最佳直线的线性度计算方法附录C木 校准证书内容和校准证书内页格式
4 JJF1305—2011
线位移传感器校准规范
1范围
本规范适用于线位移传感器的校准。
2 引用文献
本规范引用下列文献： JJF1001一1998通用计量术语及定义 JJF1059—1999 测量不确定度评定与表示 JJF1094一2002测量仪器特性评定 GB/T7665—2005传感器通用术语 GB/T13606一2007土工试验仪器岩土工程仪器振弦式传感器通用技术条件 GB/T18459—2001 传感器主要静态性能指标的计算方法使用本规范时注意使用上述引用文献的现行有效版本。
3术语 3.1线位移传感器lineardisplacementsensor
能感受长度尺寸变化并转换成可用输出信号的器件。
3.2灵敏度sensitivity
传感器输出量变化值与相应输人量变化值之比
3.3线性度linearity
传感器正、反行程实际平均特性曲线相对于参比直线的最大偏差与满量程输出的百分比。
注：随参比直线的不同，有多种线性度，本规范参比直线采用最小二乘直线或最佳直线。 3.4满量程输出fullscaleoutput
在规定条件下，传感器输出的上限值和下限值之间的代数差。 注：对于振弦（应变）式位移传感器，由于其输出量的特殊性，满量程输出为传感器输出范围内
上限输出频率的平方和下限输出频率的平方的代数差，如果振弦（应变）式位移传感器是以频率模数（输出频率的平方除以1000）为输出量，则满量程输出为上限输出频率模数和下限输出频率模数的代数差。
4概述
线位移传感器可用来测量位移、距离、位置和应变量等长度尺寸，在工程测试中应用广泛。线位移传感器输出信号的类型多，绝大部分线位移传感器输出电信号，如不同频率的脉冲信号、电压或电流等模拟量；也有些线位移传感器已集成了信号转化功能能直接以数字方式或其他方式输出长度尺寸。
典型线位移传感器的结构示意简图如图1～图4。
1 JJF1305—2011
图1电感式位移传感器（直流差动、交流差动变压器式位移传感器）示意简图
1一测杆；2一外壳；3一线圈；4一移动铁心；5一信号处理部件；6一电缆
2
6
7
图2振弦（应变）式位移传感器示意简图 1一固定端；2一外壳；3一线圈保护罩；4一电子部件；
5一激励与接收线圈；6一钢弦；7一电缆 2
3
图3磁致伸缩式位移传感器示意简图
1一电缆；2一外壳；3一信号处理部件；4一波导线；5一不锈钢保护管；6一磁环
3
?
2
5
图4拉线（绳）式位移传感器示意简图
1一力平衡机构；2一轮毂；3一钢丝线（绳）；4一传感元件；5一信号处理部件；6一电缆
2 JJF1305—2011
5计量特性
线位移传感器主要的计量特性有：灵敏度、基本误差、线性度、回程误差、重复性。
对于能直接以数字方式或其他方式输出长度尺寸的线位移传感器，可以只校准基本误差、回程误差和重复性三项计量特性
典型线位移传感器的计量特性见表1～表7。 5.1 电感式位移传感器
电感式位移传感器计量特性见表1。
表1电感式位移传感器计量特性
项目基本误差（%）线性度（%）回程误差（%）重复性（%）
技术指标 ±0.30 ±0.30 0. 12 0. 12
±0.10 ±0.10 0. 04 0. 04
±0.20 ±0.20 0.08 0.08
±0.50 ±0.50 0.20 0.20
±1. 0 ±1. 0 0. 4 0. 4
5. 2 差动变压器式位移传感器（含直流差动、 交流差动变压器型）
差动变压器式位移传感器（含直流差动、 交流差动变压器型）计量特性见表2。
表2差动变压器式位移传感器计量特性
项目基本误差（%）线性度（%）回程误差（%）重复性（%）
技术指标 ±0.30 ±0.30 0. 12 0. 12
±0.10 ±0.10 0. 04 0. 04
±0.20 ±0.20 0.08 0.08
±0.50 ±0.50 0.20 0.20
±1. 0 ±1. 0 0. 4 0. 4
5.3 振弦（应变）式位移传感器
振弦（应变）式位移传感器计量特性见表3。
表3振弦（应变）式位移传感器计量特性
技术指标 ±2. 5 ±2. 0 1. 0 0. 5
项目基本误差（%）线性度（%）回程误差（%）重复性（%）
5.4 磁致伸缩式位移传感器
典型磁致伸缩式位移传感器计量特性见表4。
3 JJF1305—2011
表4 磁致伸缩式位移传感器计量特性
项目基本误差（%）线性度（%) 回程误差（%）重复性（%）
技术指标 ±0.05 ±0.05 0. 02 0. 02
5. 5 电阻式位移传感器 （含电位器型、滑线电阻型、 导电塑料型）
典型电阻式位移传感器计量特性见表5。
表 5 电阻式位移传感器计量特性
传感器类型
项目
电位器型 滑线电阻型 ±2. 0
导电塑料型 ±0.1 ±0.1 0. 04
基本误差（%）线性度（%) 回程误差（%）重复性（%）
±2. 0 ±2. 0 1. 0 0. 5
±0.05 ±0.05 0. 02 0.02
±1. 0 ±1. 0 0. 4 0. 4
±2. 0 1. 0 0. 5
0. 04
5. 6 拉线（绳）式位移传感器
典型拉线（绳）式位移传感器计量特性见表6。
表6# 拉线（绳）式位移传感器计量特性
项目基本误差（%）线性度（%）回程误差（%）重复性（%）
技术指标
±0. 1 ±0.1 0. 02 0. 02
±0.05 ±0.05 0. 01 0. 01
±0. 2 ±0. 2 0. 03 0.03
±0. 5 ±0. 5 0.10 0.10
5. 7 激光式位移传感器
典型激光式位移传感器计量特性见表7。
表7 激光式位移传感器计量特性
项目基本误差（%）线性度（%）回程误差（%）重复性（%）注：由于校准工作只给出测量结果，不判断合格与否，上述计量特性仅供参考。
技术指标
±0.02 ±0.02 0. 01 0. 01
±0. 1 ±0. 1 0. 03 0. 03
±0. 2 ±0. 2 0. 05 0. 05
4
