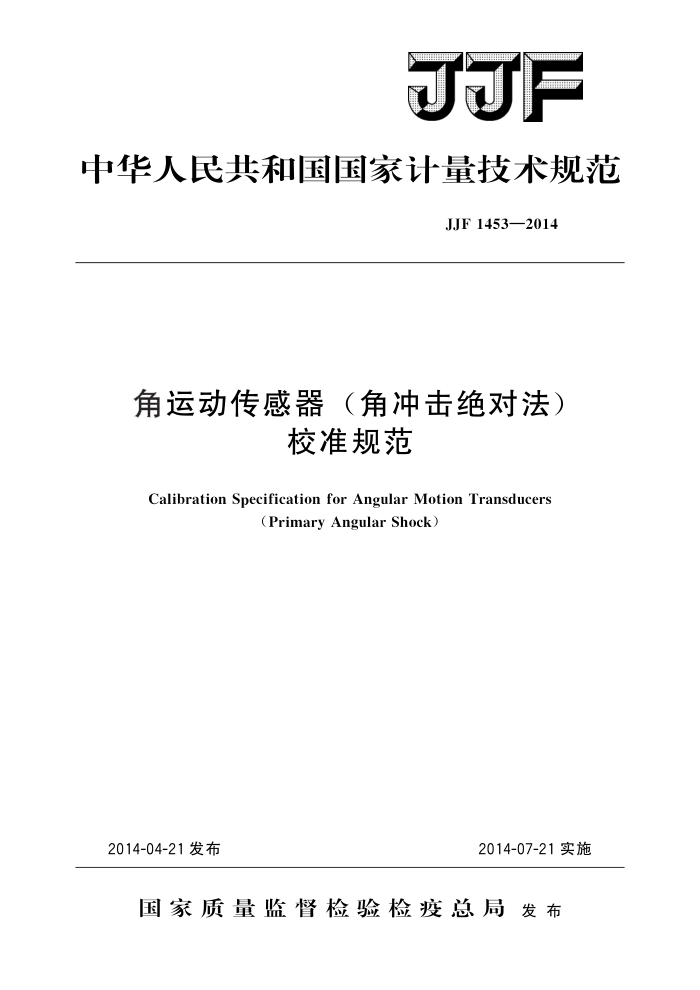

JJF
中华人民共和国国家计量技术规范
JJF1453—2014
角运动传感器（角冲击绝对法）
校准规范
Calibration Specification for Angular Motion Transducers
(Primary Angular Shock)
2014-07-21实施
2014-04-21发布
国家质量监督检验检疫总局发布 JJF1453—2014
角运动传感器 （角冲击绝对法）
校准规范 Calibration Specification
JJF 1453—2014
for Angular Motion Transducers
(Primary Angular Shock)
归口单位：全国振动冲击转速计量技术委员会
主要起草单位：中国航空工业集团公司北京长城计量测试
技术研究所
参加起草单位：中国人民解放军96604部队
本规范委托全国振动冲击转速计量技术委员会负责解释 JJF1453—2014
本规范主要起草人：
彭军（中国航空工业集团公司北京长城计量测试技术
研究所)
张力（中国航空工业集团公司北京长城计量测试技术
研究所)
徐晓梅（中国航空工业集团公司北京长城计量测试技术
研究所)
参加起草人：
何群（中国航空工业集团公司北京长城计量测试技术
研究所)
孙蔚（中国人民解放军96604部队）孙丰甲（中国航空工业集团公司北京长城计量测试技术
研究所) JJF1453—2014
目 录
引言范围.
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (4) (4) (4) (6) (7) (8) (10) (12) (14)
1
2 引用文件： 3术语和计量单位 3.1半正弦角冲击脉冲· 3.2角脉冲持续时间.. 4 概述
计量特性· 校准条件
5 6 6.1校准环境条件.. 6.2校准用标准器及配套设备.. 7 校准项目和校准方法 7.17 校准项目· 7.2校准方法
8 校准结果
9
复校时间间隔· 附录A角冲击校准原理简述附录B参考灵敏度测量不确定度评定示例附录 C 传感器灵敏度测量不确定度评定示例附录D 校准记录的参考格式
- JJF1453—2014
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范在激光干涉法测量角运动方面参考了GB/T20485.15一2010《振动与冲击传感器校准方法第15部分：激光干涉法角振动绝对校准》中的方法3B所提出的测量方法；在数据处理方法上参考了GB/T20485.13一2007《振动与冲击传感器校准方法 第13部分：激光干涉法冲击绝对校准》
本规范为首次制定
II JJF1453—2014
表2(续)
序号 角冲击激励方式
技术指标
脉冲持续时间角速度测量范围测量重复性
5ms~100ms 5°/s~600°/s
角速度
2
0.3% 1. 5%
角速度峰值测量不确定度（k=2）
5ms~200ms 0.5°~100°
脉冲持续时间角位移测量范围
角位移
3
0.3% 1. 0%
测量重复性
角位移峰值测量不确定度（k=2）
6.2.2角冲击台
角冲击台主要由电机、光栅、旋转轴、气浮轴承、安装台面、支撑壳体等组成。电机为永磁无刷力矩电机，电机转子直接安装在旋转轴上，定子安装在支撑壳体上。旋转轴在气浮轴承支持下运动。激励控制系统可控制角冲击台给出冲击角位移、冲击角速度和冲击角加速度三种激励方式。
技术指标要求：回转误差：≤1"。
6.2.3角冲击测量系统
可采用光栅测量系统或激光于涉测量系统。它以圆柱光栅为测量标：光栅的主要
技术指标：
a）刻划线数：≥36000线/周； b）测角误差：土2"。 当采用光栅测量系统时，测量系统如图2所示。采用激光干涉的测量系统如图3
所示。
被校传感器
光栅角冲击台
数据采集系统
sino
读数头
cOs
图2光栅测量系统图
6.2.4数据采集系统
要求能够同步多路采集标准输出信号（激光干涉信号或光栅读数头信号）和被校传感器输出信号，技术指标要求如下：
a）采样率不低于1MHz； b）A/D位数不低于12位。
3 JJF
