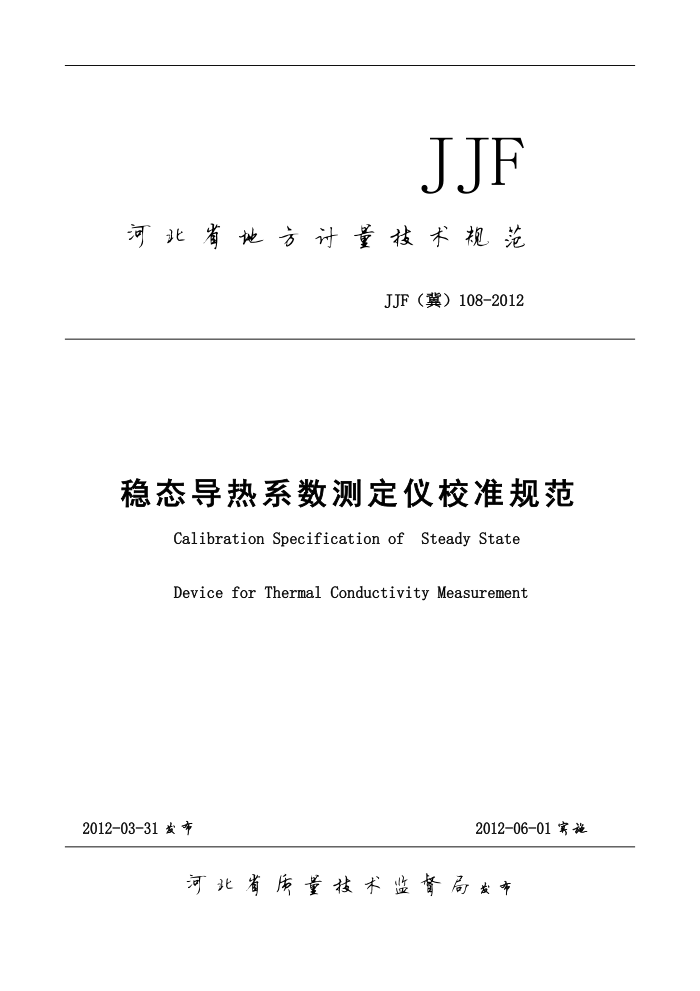

JJF
河北省地方讨量技术视范
JJF（冀）108-2012
稳态导热系数测定仪校准规范
Calibration Specification ofSteady State
Device for Thermal Conductivity Measurement
2012-03-31发布
2012-06-01 实施
河北省质量技术监督局发市 JJF108-2012
稳态导热系数测定仪校准规范 Calibration Specification of Steady State Device for Thermal Cconductivity Measurement
JJF（冀）108-2012
归口单位：河北省质量技术监督局
起草单位：河北省计量监督检测院
本规范委托起草单位负责解释 JJF（冀）108-2012
本规范主要起草人：
任彦丽 （河北省计量监督检测院）齐二矿 (河北省产品质量监督检验院）刘红彦 （河北省计量监督检测院）姚亚斌 （河北省计量监督检测院）陈昊 (河北省计量监督检测院）邱东岳 （河北省计量监督检测院）何红梅 （河北省计量监督检测院） JJF（冀）108-2012
目录
引言 1 范围 2 引用文件 3 术语和计量单位 4 概述 5 计量特性 6 校准条件· 7 校准项目和校准方法· 8 校准结果 9复校时间间隔附录A校准记录格式· 附录B校准证书封面格式附录C校准说明附录D校准证书（内页）格式附录E不确定度分析
(II) (1) (1) (1) (2) (2) (2) (3) (5)
(6)
(7)
(8) (9) (10) (11) JJF（冀）108-2012
引言
JJF1071《国家计量校准规范编写规则》、JJF1059《测量不确定度评定与表示》、GB/T10294
-2008/IS08302：1991《绝热材料稳态热阻及有关特性的测定 防护热板法》共同构成支撑校准规范制度工作的基础性系列规范。 1
JJF（冀）108-2012
3.7导热系数（入）thermal conductivity
材料导热特性的一个物理指标。数值上等于热流密度除于负温度梯度，W/(m·K）。
= -q/gradT
3.8参比材料referencematerial
经多个实验室对比测试确定热性质数值的热稳定材料，用于校准和标定测量装置的准确
度。 3.9标准参比材料standardreferencematerial
由国家标准实验室定值的标准参比材料
3.1o测量仪器的（示值）误差error（ofindication）ofameasuringinstrument
测量仪器示值与对应输入量的真值之差。
3.ll（测量结果的）重复性repeatability（ofresultsofmeasurements）
在相同测量条件下，对同一被测量进行连续多次测量所得结果之间的一致性。
3.12线性误差linearityerror
实测曲线与理想直线之间的偏差。
4概述
稳态导热系数测定仪（以下简称仪器）主要用于材料导热系数的测量。其工作原理是在稳态条件下，仪器的中心计量区域内，在具有平行表面的均匀板状试件内，建立类似于以两个平行的温度均匀的平面为界的无限大平板中存在的一维的均匀热流密度。为保证准确测量热流密度，加热单元分为在中心的计量单元和由隔缝分开的环绕计量单元的防护单元。通过测定稳定状态下流过计量单元的一维恒定热流量Q、计量单元的面积A，试件冷、热表面的温度差△T，试件厚度d，则可计算出导热系数入（入=Q·d/A·△T）。
仪器主要有加热单元（包括计量单元、防护单元）、冷却单元、温度传感器及电测量控制
部分组成。 5计量特性 2
JJF（冀）108-2012
5.1温度传感器误差与一致性：优于土0.3℃； 5.2示值误差：优于土5%。 5.3示值重复性：优于1%
5.4线性误差：优于土5% 6校准条件 6.1校准环境条件 6.1.1环境温度：（5~40)℃；
相对湿度：不大于70%。
6.1.2室内应避光、防热、无腐蚀性物品，通风良好。 6.2测量标准及其他设备 6.2.1绝热材料导热系数参比板：不少于2块参比板，其不确定度优于2.5%；且二者的厚度
之差应不大于2%
6.2.2金属直尺，大于300mm，最大允许误差土0.5mm；
6.2.3游标卡尺：最大允许误差土0.05mm（精度0.02）
6.2.2专用数字温度计，-30℃100℃，最大允许误差土0.05℃
7校准项目和校准方法 7.1外观检查： 7.1.1仪器外表应光滑平整，不应有影响工作性能的机械损伤；显示屏表面应平整洁净无划痕，读数清晰；各装置、调节器、开关及按键功能良好。 7.1.2仪器应有下列标识：仪器名称、型号、编号、制造厂厂名和出厂日期。· 7.2温度传感器误差与一致性：将数字温度计的传感器与被检仪器的冷热板紧密接触，控制室内环境温度为同一温度，待与室温一致后，在仪器开机，不向加热单元施加电功率时，读取加热单元温度、冷却单元温度、防护单元温度和数字温度计指示温度。分别计算仪器显示的三个温度与数字温度计指示的温度值之差，即温度传感器误差，其差值不应超过土0.3℃；
