F

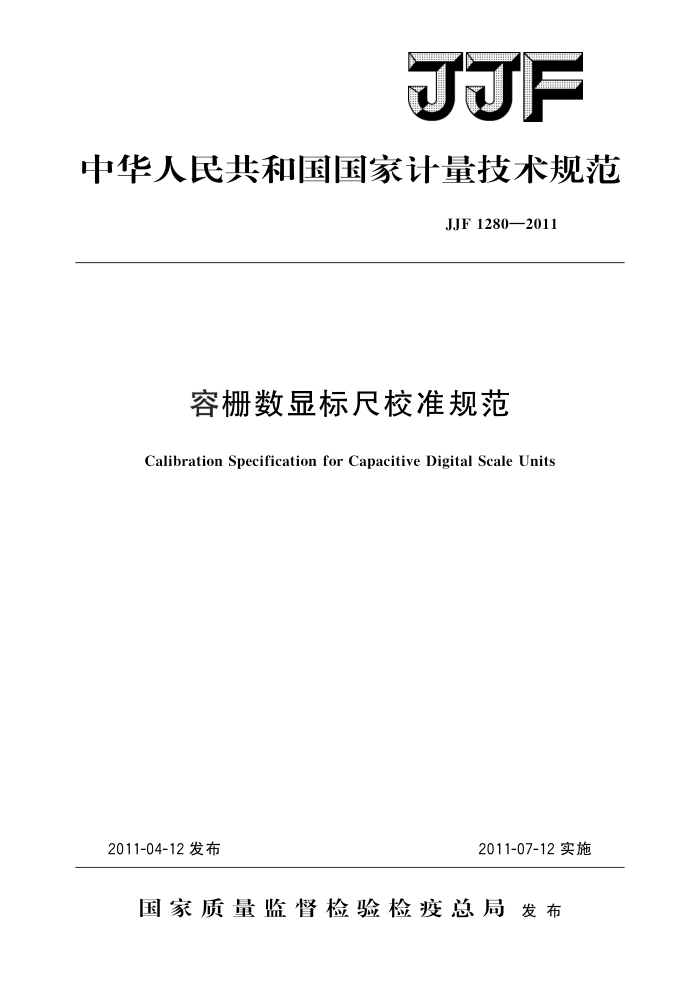

中华人民共和国国家计量技术规范
JJF1280—2011
容栅数显标尺校准规范
Calibration Specification for Capacitive Digital Scale Units
2011-07-12 实施
2011-04-12发布
国家质量监督检验检疫总局发布 JJF1280—2011
容栅数显标尺校准规范
JJF 1280—2011
Calibration Specification
forCapacitiveDigital Scale Units
本规范经国家质量监督检验检疫总局于2011年4月12日批准，并自
2011年7月12日起施行。
归口单位：全国几何量工程参量计量技术委员会主要起草单位：广西壮族自治区计量检测研究院
桂林量具刃具有限责任公司
桂林广陆数字测控股份有限公司
参加起草单位：桂林市计量测试研究所
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1280—2011
本规范主要起草人：
全贻智（广西壮族自治区计量检测研究院）张长水（广西壮族自治区计量检测研究院）李英（广西壮族自治区计量检测研究院）赵伟荣（桂林量具刃具有限责任公司）李海平（桂林广陆数字测控股份有限公司）
参加起草人：
陶杰（桂林市计量测试研究所） JJF1280—2011
目 录
1 范围 2 引用文献… 3
(1) (1 ) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (5) (5)
概述· 4 计量特性 4. 1 示值误差· 4. 2 示值变动性 4.3漂移.. 5 校准条件.. 5.1环境条件. 5.2主要校准设备 6 校准项目和校准方法 6.1 示值误差 6.2 示值变动性： 6.3漂移 7 校准结果表达·
复校时间间隔附录A容栅数显标尺示值误差测量结果不确定度评定之一（专用测量装置测
8
量法）
(6) (8) (10)
附录B 容栅数显标尺示值误差测量结果不确定度评定之二（量块测量法）附录 C 校准证书内容 JJF1280—2011
容栅数显标尺校准规范
1 范围
本规范适用于分辨力为0.005mm、0.01mm，测量范围（0～2000）mm各种规格的容栅数显标尺的校准。
2 引用文献
本规范引用下列文献： JJF1001一1998通用计量术语及定义 JJF1059—1999 测量不确定度评定与表示 JJF1094—2002测量仪器特性评定 GB/T22518—2008容栅数显标尺使用本规范时，应注意使用上述引用文献的现行有效版本。
3 概述
容栅数显标尺由容栅主尺和装配有容栅数显单元的游框组成，是用于测量线性位移的一种测量器具。其外形结构示意图见图1和图2。
口
口口 日
图1非封闭式容栅数显标尺
1一安装板；2一支架；3一主尺；4一游框；5一功能键；6一显示屏 JJF1280—2011
O
图2封闭式容栅数显标尺
1一主尺；2一游框；3—罩壳；4一支架；5一显示仪表；
6一显示屏；7一功能键；8一电缆线
4 计量特性 4. 1 示值误差
最大允许误差见表1。 4.2示值变动性
示值变动性要求见表1。 4.3漂移
漂移要求见表1。
表1容栅数显标尺的计量特性
分辨力
计量特性
0.01mm
0.005 mm
最大允许误差示值变动性
0.02mm+5×10-5L
0.015mm+5×10-5L
≤0.01mm ≤0.01mm/h
≤0.005mm ≤0.005mm/h
漂移
注：L为测量行程。 注：校准工作不判断合格与否，上述计量特性仅供参考。
5 校准条件 5.1 环境条件
校准时的室内温度与平衡温度的时间应符合表2规定，室内相对湿度不大于70%。
2 JJF1280—2011
表2室内温度与平衡温度的时间
测量上限S/mm
室温/℃
平衡温度时间/h
≥1
S≤300
20±5
20±3
300S≤2000
≥2
5.2主要校准设备
主要校准设备见表3。
表3主要校准设备
序号 校准项目
技术指标
校准设备名称
示值误差
1
专用测量装置：
专用测量装置或量块
U≤0.003mm+10-5L,k=2
量块：5等
示值变动性
2
3
漂移
注：L为测量行程。
校准项目和校准方法
Q
校准项目见表3。 首先检查外观和各部分相互作用，游框的行程应大于测量上限10mm，确定没有
影响校准计量特性的因素后再进行校准。 6.1示值误差
容栅数显标尺示值误差采用专用测量装置测量，测量上限不大于1000mm的非封闭式容栅数显标尺示值误差也可以采用量块测量。若对两测量结果有争议，采用专用测量装置测量法的测量结果 6.1.1专用测量装置测量法
专用测量装置结构原理示意见图3。该测量装置的标准器可以是激光干涉仪、光栅尺或线纹尺。
测量时首先将容栅数显标尺安装在专用测量装置的夹具上，游框与拖板上的连接板固紧，调整容栅数显标尺的轴线与拖板移动方向相平行并尽量靠近标准器测量轴线，以减少阿贝误差的影响。
3 JJF1280—2011
3
1
K
印
图3专用测量装置
1一三角锥镜；2一干涉镜；3一激光千涉仪；4一主尺；5一游框；
6—连接板；7—拖板；8—导轨；9—底座；10—支座
在起始测量位置将容栅数显标尺和专用测量装置标准器示值置零，接着移动拖板，使容栅数显标尺游框移动，按规定的测量间隔进行测量读数。对于测量上限不大于 300mm的容栅数显标尺，测量点不少于近似均匀分布的8个点；对于测量上限大于 300mm小于等于1000mm的容栅数显标尺，测量点不少于近似均匀分布的10个点；对于测量上限大于1000mm的容栅数显标尺，测量点不少于近似均匀分布的20个点。 还应对量程范围内包含容栅数显标尺主栅一个节距近似均匀分布的5个点进行测量。
需要注意的是，在整个测量过程中，中途不得改变拖板的移动方向，也不可以对容栅数显标尺和专用测量装置进行调整。各测量点的示值误差e按式（1）计算：
(1)
e=l-l
式中：{容栅数显标尺的示值；
ls一一专用测量装置的示值。 取容栅数显标尺量程范围内各测量点示值误差的最大值与最小值之差作为该容栅数
显标尺的示值误差测量结果。 6.1.2量块测量法
测量上限不大于1000mm的非封闭式容栅数显标尺示值误差也可以采用5等量块配合测量夹具进行测量（见图4或图5），测量夹具的测砧固定在主尺上，测量板固定在游框安装板上。以上两种测量夹具的区别为测量板的球测头位置不同，可任选其中一种。测量时，首先移动游框使测量板的球测头与测测量面接触，显示屏读数“置零”。 然后移动游框，在球测头和测砧测量面间放置相应尺寸的量块进行接触测量，从显示屏读出示值。每个测量点容栅数显标尺示值与量块实际尺寸之差即为该测量点的示值误差，取量程范围内各测量点示值误差的最大值与最小值之差作为该容栅数显标尺的示值误差测量结果。测量点的选择参照6.1.1的规定
注：测量夹具的测砧测量面平面度与表面粗糙度应符合5等量块的要求；测砧安装时，测砧测
量面与容栅数显标尺导向面的垂直度不大于10°。 测量上限不大于400mm时，容栅数显标尺一般采用卧式测量，测量上限大于
400mm小于等于1000mm时可以采用立式测量。 1
