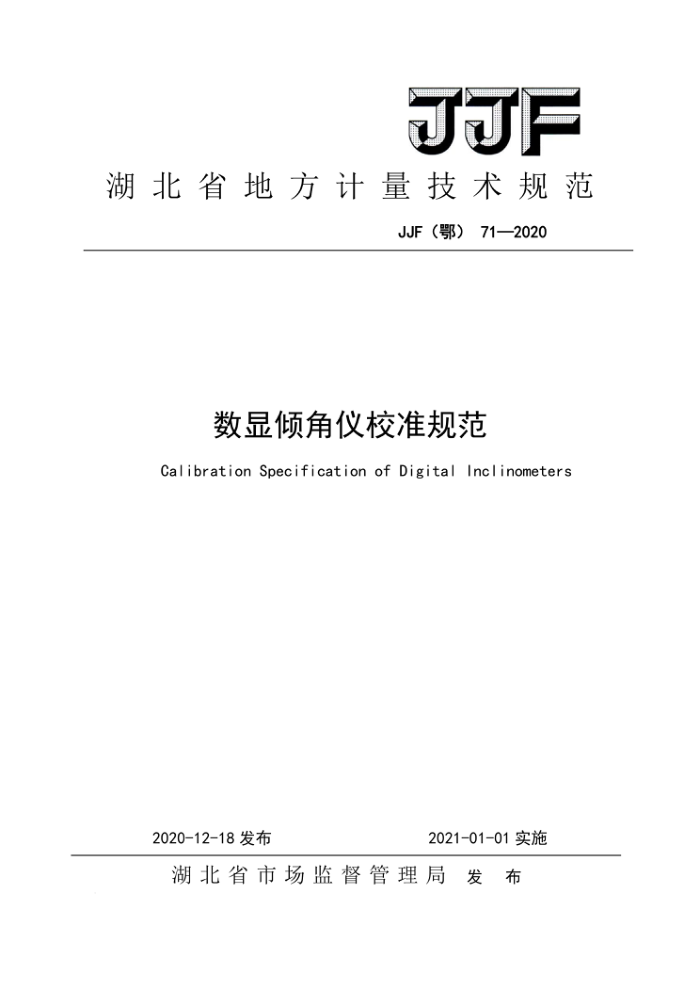

JJF
湖北省地方计量技术规范
JJF（鄂）71—2020
数显倾角仪校准规范
Calibration Specification ofDigital Inclinometers
2020-12-18发布
2021-01-01实施
湖北省市场监督管理局 发布 JJF（鄂） 71-2020
数显倾角仪校准规范 CalibrationSpecificationofDigital Inclinometers
JJF（鄂）71-2020
归口单位： 湖北省市场监督管理局主要起草单位：十堰市计量检定测试所参加起草单位： 襄阳市公共检验检测中心
本规范委托十堰市计量检定测试所负责解释 JJF（鄂） 71-2020
本规范主要起草人：
郭磊（十堰市计量检定测试所）关成永（十堰市计量检定测试所）
杨伟峰（十堰市计量检定测试所）
李拥军（襄阳市公共检验检测中心）
参加起草人：
陈明军（十堰市计量检定测试所）
陈顺明（十堰市计量检定测试所）
陈涛（十堰市计量检定测试所）
赵小扬（襄阳市公共检验检测中心） JJF（鄂） 71-2020
目录
引言.. 1范围... 2引用文件 3概述.. 4计量特性.. 4.1工作面平面度. 4.2零值误差 4.3示值误差. 4.4回程误差.. 4.5测量重复性 5校准条件... 5.1环境条件. 5.2校准用标准器及其它测量设备， 6校准项目和校准方法 6.1校准前准备工作 6.2工作面平面度 6.3零值误差.. 6.4示值误差.. 6.5回程误差.. 6.6测量重复性... 7校准结果表达与处理， 8复校时间间隔附录A宽面角度块技术要求，附录B专用夹具.. 附录C宽面角度块法校准倾角仪示值误差的测量结果不确定度评定. 附录D分度头法校准倾角仪示值误差的测量结果不确定度评定附录E校准原始记录（推荐）格式附录F校准证书内页（推荐）格式..
II
2
2
.2
.2
.2 ....2 ...2
.3 .3 .3 3 ...3 ....5 .5 .5 .6 .7 .8 ...9 ..12 ..15
.16 JJF（鄂） 71-2020
引言
JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》和JJF1071-2010《国家计量校准规范编写规则》共同构成支撑本校准规范制定工作的基础性系列规范。
本规范主要参考标准为JB/T11104-2011《电子数显倾角尺》、SJ20873-2003 《倾斜仪、水平仪通用规范》。
本规范为首次发布。
II JJF（鄂）71-2020
数显倾角仪校准规范
1范围
本规范适用于分辨力为0.01°、0.05°、0.1°的数显倾角仪的校准。 2 引用文件
本规范引用下列文件： JB/T11104-2011电子数显倾角尺 SJ20873-2003倾斜仪、水平仪通用规范凡是注日期的引用文件，仅注日期的版本适用于本规范。
3 概述
数显倾角仪（以下简称倾角仪）又名角度仪、测角仪、角度计、倾角尺等。倾角仪可用于测量平面相对于水平面的倾角（水平测量），也可用于测量两平面间的相对夹角。当测量面为轴类时选用工作面为V型槽的倾角仪，不同工作面的倾角仪外形示意见图1。
0.0
0.0000
（b）V型槽工作面的倾角仪外形示意图
（a）平面工作面的倾角仪外形示意图
图1 倾角仪外形示意图
信号处理和转换单元
角度传感器
显示部分
图2倾角仪的原理示意图
倾角仪主要由角度传感器、外框、数据处理单元、显示单元等部件组成。通过固定在外框的角度传感器感应角度的变化，再通过数字处理、转换得到角度值输出在显示屏上，原理示意图如图2所示。
1 JJF（鄂）71-2020
倾角仪作为水平测量和相对角度测量仪器主要应用在土木建筑行业中坡度、水平检测；交通运输行业中路面、轨道水平检测，汽车、飞机、轮船等四轮定位、安装调平；机械行业中工作台、车床找平，装配定位：以及水利系统、电子通信行业等需要测量角度与控制角度的领域。 4计量特性 4.1工作面平面度
工作面平面度不大于工作面长度的0.02%，且工作面不应是凸形的。 4.2零值误差
各工作面的零值误差应不超过表1的规定。 4.3示值误差
倾角仪的示值最大允许误差见表1。对于分段显示分辨力的倾角仪，当前分辨力下的示值最大允许误差应满足表1的要求。 4.4回程误差
倾角仪的回程误差应不大于表1的规定。 4.5测量重复性
倾角仪的测量重复性应不大于表1的规定。
表1计量性能要求示值误差(°)
分辨力(°) （倾角仪规格）
零值误差(°)
测量重复性(°)
回程误差(°)
0.01 0.05 0.1
0.01 0.05 0.1 注：以上指标不是用于合格性判别，仅供参考。
±0.01 ±0.05 ±0.1
±0.04 ±0.10 ±0.2
0.02 0.10 0.2
5校准条件 5.1环境条件 5.1.1校准时，室内温度为（20±5）℃C，温度变化不超过1C/h。被校仪器和标准器在室内平衡温度的时间一般不少于2h。 5.1.2湿度：≤75%RH。 5.2校准用标准器及其它测量设备
校准用标准器及其它测量设备见表2。允许使用满足测量不确定度要求的其它设备进行
2 JJF（鄂）71-2020
校准。
表2校准项目和校准用标准器及其它测量设备
序号 1
校准项目工作面平面度
设备名称和技术要求
1级平板，塞尺MPE：±（0.005mm~0.048mm）
1级平板（或平尺）标准芯轴（直线度）MPE:2μm
零值误差
2
3
示值误差回程误差测量重复性
1级平板（或平尺），1级直角尺，宽面角度块U=30"（k=2）或分度头MPE：20
4 5
6 校准项目和校准方法 6.1校准前准备工作
校准前应首先检查倾角仪的外观和各部分相互作用。各工作面不应有锈斑、毛刺、划痕等缺陷，涂、镀层表面不应有脱落、起泡等缺陷；倾角仪的数字指示部分应清晰、完整，显示稳定时间一般不大于3秒，无闪跳现象；各按键应灵活、可靠。然后将倾角仪置于平板（或平尺）开机预热，待示值稳定后开始校准。 6.2工作面平面度
工作面的平面度在平板（或平尺）上用塞尺测量。将倾角仪放置在1级平板（或平尺）上，用塞尺在测量基面全长范围内试塞，以可塞入最大尺寸塞尺的厚度作为平面度测量结果。 6.3零值误差 6.3.1首先根据仪器说明书，对零位进行校正。 6.3.2将1级平板（或平尺）调至水平，把倾角仪的工作面置于平板（或平尺）上，示值稳定后读数，再将倾角仪水平调转180°置于平板（或平尺）相同的位置，示值稳定后再次读数，两次读数之差的二分之一为被测工作面的零值误差。 6.3.3底面带V型槽的倾角仪，校准前将芯轴（能与V型槽中间位置相切）固定在平板（或平尺）上，再将倾角仪放在芯轴上，用6.3.2的方法测量。 6.3.4所有工作面均应测量零值误差。 6.4示值误差
宽面角度块法适用于显示范围为（0°～90°），工作面长边不大于100mm，分辨力为 0.1°和0.05°的倾角仪。分度头法适用于显示范围为（0°～90°）、（0°～180°）、（0°360°）的
