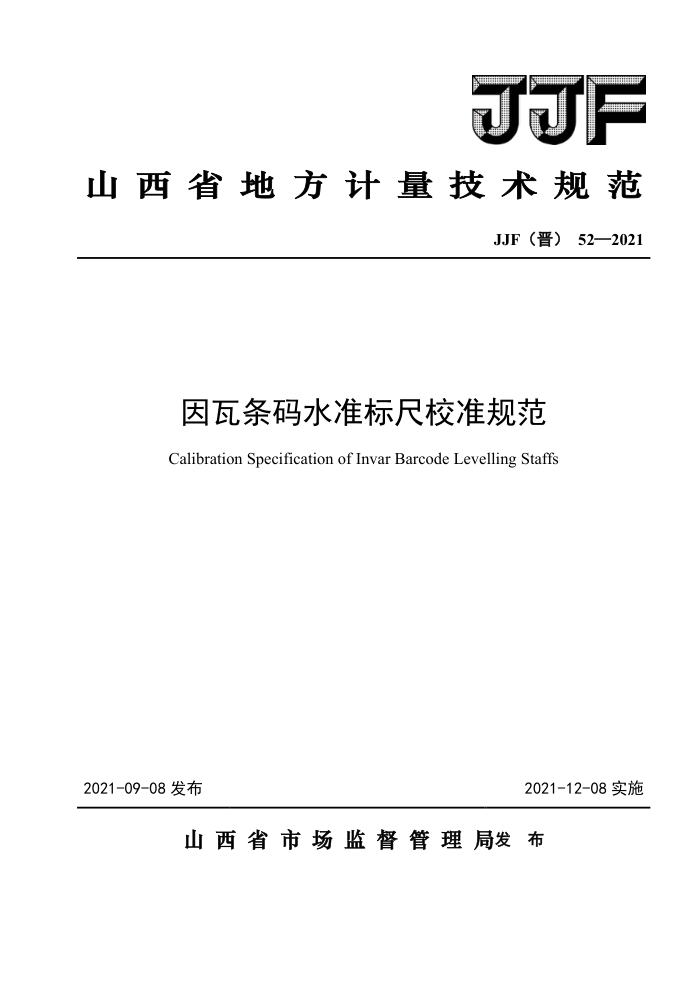

JJF
山西省地方计量技术规范
JJF（晋）52—2021
因瓦条码水准标尺校准规范 Calibration Specification of Invar Barcode Levelling Staffs
2021-12-08实施
2021-09-08发布
山西省市场监督管理局发布 JJF（晋）52—2021
因瓦条码水准标尺校准规范 Calibration Specification of Invar Barcode Levelling Staffs
JJF(晋) 52—2021
本规范经山西省市场监督管理局于2021年09月08日批准，并自
2021年12月08日起施行。
归口单位：山西省市场监督管理局
主要起草单位：山西省检验检测中心（山西省标准计量
技术研究院）山西仲测计量研究院有限公司
参加起草单位：山西省测绘地理信息院
本规范技术条文由起草单位负责解释 JJF (晋) 52—2021
本规范主要起草人：晏浩（山西省检验检测中心）
岩君芳（山西省检验检测中心）杨伟敏（山西仲测计量研究院有限公司）
参与起草人：侯建明（山西省测绘地理信息院）
张益恺黄兴杨帅（山西省测绘地理信息院）
- JJF（晋） 52—2021
目录
引言 1范围 2引用文件. 3概述 4计量特性 4.1标尺上圆水准器安置的正确性 4.2标尺分划面弯曲差（矢距） 4.3标尺中轴线与标尺底面的垂直度 4.4一副标尺零点差之差， 4.5标尺米间隔长度 4.6一副标尺米间隔长度 5校准条件 5.1环境条件 5.2校准用标准装置 6校准项目和校准方法 6.1标尺上圆水准器安置的正确性 6.2标尺分划面弯曲差（矢距） 6.3标尺中轴线与标尺底面的垂直度， 6.4一副标尺零点差之差 6.5标尺米间隔长度， 7校准结果的处理， 8复校时间间隔附录A条码水准标尺示值误差校准结果不确定度评定（示例）附录B资料性附录
TT
6
10 JJF（晋） 52—2021
引 言
本规范依据JJF1071-2010《国家计量校准规范编写规则》进行编写。 制定本规范的目的主要是解决因瓦条码水准标尺的校准。本规范制定中参考了JJG
8-1991《水准标尺》检定规程中数据处理方法、JJG（测绘）2102-2013《因瓦条码水准标尺》检定规程中部分项目检定方法，计量特性引用自GB/T12897-2006《国家一、二等水准测量规范》的技术指标要求
本校准规范的附录A为校准结果不确定度分析示例，附录B为资料性附录。 本规范为首次制定。
II JJF（晋）52—2021
因瓦条码水准标尺校准规范
1范围
本规范适用于因瓦条码水准标尺的校准。
2引用文件
本规范引用了下列文件： JJG8-1991水准标尺 GB/T12897-2006国家一、二等水准测量规范 JJG（测绘）2102-2013因瓦条码水准标尺使用本规范时应注意使用上述引用文献的现行有效版本。
3概述
因瓦条码水准标尺，也称条码式因瓦水准标尺，由热膨胀系数很低的合金材料制成尺带，尺带上刻划一维条码，以一定张紧力固定于木制或铝制框架中，与电子水准仪配套使用，通过标尺条码的条空宽度变化以及纵向排列来传递长度信息的水准测量仪器。电子水准仪将条码水准标尺的一段条码按一定方式解码，获得标尺的位置和高度信息，具有比传统水准仪和线条式水准标尺的测量方式读数客观、效率更高的特点，在一、二等水准测量中获得广泛应用，见图1。
NM
图1因瓦条码水准标尺与电子水准仪
4 计量特性 4.1标尺上圆水准器安置的正确性
标尺垂直时，水准气泡应在圆水准器的中央
1 JJF（晋）52—2021
4.2标尺分划面弯曲差（矢距）
标尺分划面弯曲差不大于4.0mm。 4.3标尺中轴线与标尺底面的垂直度
标尺中轴线与标尺底面的垂直度不大于5'。 4.4一副标尺零点差之差
一副标尺零点差之差不大于0.1mm。 4.5标尺米间隔长度
标尺米间隔长度与标称长度的差应不大于0.1mm。 4.6一副标尺米间隔长度
一副标尺米间隔长度与标称长度的差应不大于0.05mm。 以上数据引自GB/T12897-2006《国家一、二等水准测量规范》要求，供校准中参考
5校准条件 5.1环境条件
应控制在温度（20土1）℃。被检标尺放置在实验室内平衡时间不小于4h。
5.2校准用标准装置
校准用标准器及相应设备的推荐计量性能见表1，可以采用其它符合测量不确定度要
求的标准器。
表1校准用标准器及相应设备的计量性能
序号 校准用标准器及相应设备
计量性能 0级
平板钢直尺
1 2 3 4 5
分度值：0.5mm
全站仪或经纬仪固定桥式三坐标测量机
横轴与竖轴垂直度：不超过20" MPE:±（0.5+L/700）μm，L:mm 与被测条码尺同品牌，DSZ05级
电子水准仪
6校准项目和校准方法 6.1标尺上圆水准器安置的正确性
将标尺竖直安置在已精确整平的平板上，此时，圆水准气泡应居中。如不居中，应调整水准器使气泡居中。 6.2标尺分划面弯曲差（矢距）
首先将标尺侧放，然后通过标尺两端拉一细直线，在标尺尺面的两端及中央分别量取标尺分划面至此细直线的距离2次，两端读数的平均值与中间读数的差即为弯曲差。
2
