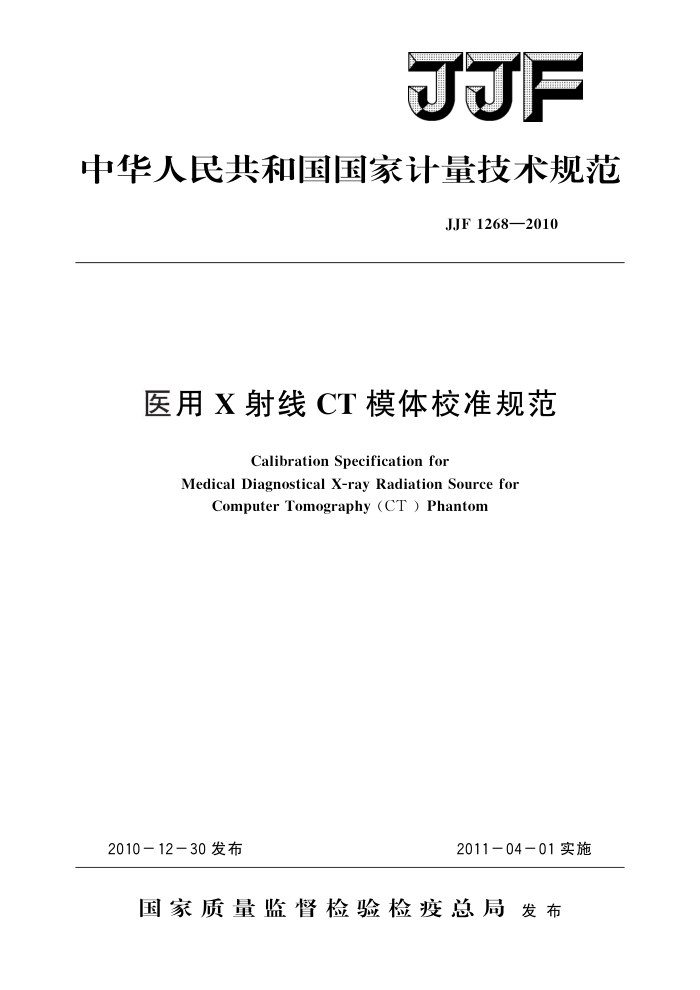

JJF
中华人民共和国国家计量技术规范
JJF1268—2010
医用X射线CT模体校准规范
Calibration Specification for
Medical Diagnostical X-ray Radiation Source for
Computer Tomography （CT ) Phantom
2011-04-01实施
2010－12-30发布
国家质量监督检验检疫总局发布 JJF1268—2010
医用X射线CT模体校准规范
Calibration Specification for
JJF 1268—2010
Medical Diagnostical X-ray Radiation SourceforComputerTomography
(CT) Phantom
本规范经国家质量监督检验检疫总局于2010年12月30日批准，并自
2011年4月1日起施行。
归口单位：全国电离辐射计量技术委员会起草单位：中国计量科学研究院
首都医科大学宣武医院
本规范委托全国电离辐射计量技术委员会负责解释 JJF1268—2010
本规范主要起草人：
李兴东（中国计量科学研究院）彭明辰（首都医科大学宣武医院）吴慧利（中国计量科学研究院）
参加起草人：
万国庆（中国计量科学研究院）白枚（首都医科大学宣武医院） JJF1268—2010
目 录
范围· 2 引用文献· 3 概述· 4 计量特性. 4.1分辨力模块的孔径（或栅条宽度）及其间隔尺寸的偏差 4.2CT值的稳定性 5校准条件： 5.1 标准模块组·· 5.2CT模体校准装置 5.3 校准环境条件. 6校准项目和校准方法 6.1一般检查 6.2孔径或栅条宽度的偏差 6.3CT值及稳定性
(1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (7)
1
校准结果表达 8 复校时间间隔附录A 分辨力模块孔径或栅条宽度校准结果的不确定度分析附录B 校准证书内容
7 JJF1268—2010
医用X射线CT模体校准规范
1范围
本规范适用于医用X射线CT模体的校准，其电压范围在80kV～140kV。
2 引用文献
本规范引用下列文献： [1]AAPMReport No.39 Specification and acceptance testing of computed tomo
graphyscanners（AAPM39号报告计算机断层扫描装置验收测试过程详述）
「2GB/T17006一1997医用成像部门的评价及例行试验第26部分：X射线计算机体层摄影设备稳定性试验
［3]GB/T17589一1998X射线计算机断层摄影装置影像质量保证检测规范使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述
医用CT成像物理参数测试与评估模体（以下简称CT模体）通常由水模模块、空间分辨力模块、密度分辨力模块、层厚及CT值线性模块等部分（或组件）组成。分别用于检测CT成像中水的CT值及其均匀性和噪声、空间分辨力、密度分辨力、层厚、 CT值的准确性等指标。
目前所见的有两大类，一类是以水为均匀介质的性能模体（水模体），另一类是以水等效的有机材料为均匀介质的性能模体（水等效固体模）。
4计量特性
4.1分辨力模块的孔径（或栅条宽度）及其间隔尺寸的偏差
分辨力模块的孔径（或栅条宽度）及其间隔尺寸的计量性能要求见表1。
表1分辨力模块尺寸的计量学要求方孔
圆孔
栅条
模块形式测量部位偏差
边长
间隔
孔径
间隔
间隔
宽
±0.05mm
4.2CT值的稳定性
在确定的能量条件下，每种材料CT值的复校周期稳定性（以下简称稳定性）见表2。
1 JJF1268—2010
表2CT值稳定性的计量学要求
ICT值I <200 Hu >200 Hu
稳定性 ±3 Hu ±5 Hu
注：以上指标不是用于合格性判别，仅供参考。
5校准条件 5.1标准模块组 5.1.1标准CT值模块组
标准CT值模块组的主要技术参数见表3。
表3标准CT值模块组的主要技术参数
材料标称密度
空气
聚苯乙烯 有机玻璃 四氟乙烯
聚乙烯
水
/g·cm-3 0.001293 0.921 1.000 1.055 1.192 2.224
-98 3
25 2
120 5
963 15
标称CT值/Hu 1000
0
偏差范围对于CT值材料模块应注意由于加工原因造成的密度变化，因此应该以模体出厂说
50
明书给定的技术数据为依据。 5.1.2标准孔径模块组
标准孔径模块组是一个直径为160mm的圆盘，上面各组孔径规格分别为0.4mm， 0.5 mm. 0.6 mm, 0.7 mm, 0.8 mm, 0.9 mm, 1.0 mm, 1.25 mm, 1.5 mm. 2.0mm,2.5mm，3.0mm，4.0mm，5.0mm，7.0mm，10mm，偏差不大于 0.02mm. 5.2CT模体校准装置 5.2.1X射线发生器
X射线管的电压范围：80kV~140kV X射线管的滤过条件：满足医用X射线CT装置辐射输出的质对半值层的要求。 kV的波动：士0.2kV mAs的波动：土0.5%
5.2.2CT成像关键技术要求
图像重建矩阵：1024×1024 扫描野：≥$250mm 空间分辨力：≥1.67Lp/mm
5.3校准环境条件
CT模体校准实验室应有空调设备，测量时室内温度范围：20℃土2℃，相对湿度小于70%。 2 JJF1268—2010
6校准项目和校准方法
6.1一般检查
模体外观要清洁，各密闭用螺丝齐全，严禁漏水。在模体内参与测量区附近禁止存在裂纹、杂质、气孔等缺陷。模体内的水应为新鲜洁净的纯净水或蒸馏水。
设备标牌应清晰地注明性能模体设备的名称、型号、产品序列号、生产厂家的国别与名称以及出厂日期。 6.2孔径或栅条宽度的偏差 6.2.1将被校准模体固定于扫描台，扫描定位线分别对准空间分辨力模块及低对比度分辨力模块，设定扫描条件并启动CT模体校准装置对上述2种模块进行扫描并重建图像。 6.2.2在重建图像中至少分别选择5个校准点进行分析、测量。每个校准点的测量次数不少于10次。 6.2.3每个校准点的偏差由式（1）算出：
E=L; -Lo
(1)
式中：E一校准点模块孔径或栅条宽度的偏差；
L；—一第i个校准点的测量值的平均值； Lo—一产品说明书提供的第i个标称值。
6.3CT值及稳定性 6.3.1首次校准 6.3.1.1将被校准模体固定于扫描台，扫描定位线对准CT值模块，设定扫描条件并启动CT模体校准装置对其进行扫描并重建图像。 6.3.1.2对重建图像中所有的CT值校准点进行分析、测量。每个校准点的测量次数不少于10次。 6.3.1.3每个校准点的偏差由式（2）算出：
(2)
H=M-M.
式中：H- - 校准点CT值的偏差；
M一—该校准点的测量值的平均值； M。一产品说明书提供的CT值
6.3.2复校
在与首次校准相同的能量条件下重复6.3.1的操作，并分别通过计算给出CT值校准模块中每种材料CT值的稳定性。
稳定性由式（3）算出：
(3)
S=M-M
式中：S 模块中各材料CT值的稳定性；
M——首次校准时测量结果的平均值； M1——本次复校时测量结果的平均值。
3 JJF1268—2010
7校准结果表达
校准后的CT模体，填发校准证书。校准证书内容见附录B。
8 复校时间间隔
CT模体的复校时间间隔可由送校单位根据实际使用情况自主决定，建议不超过 2年。CT模体如经修理，在使用之前必须进行首次校准，
