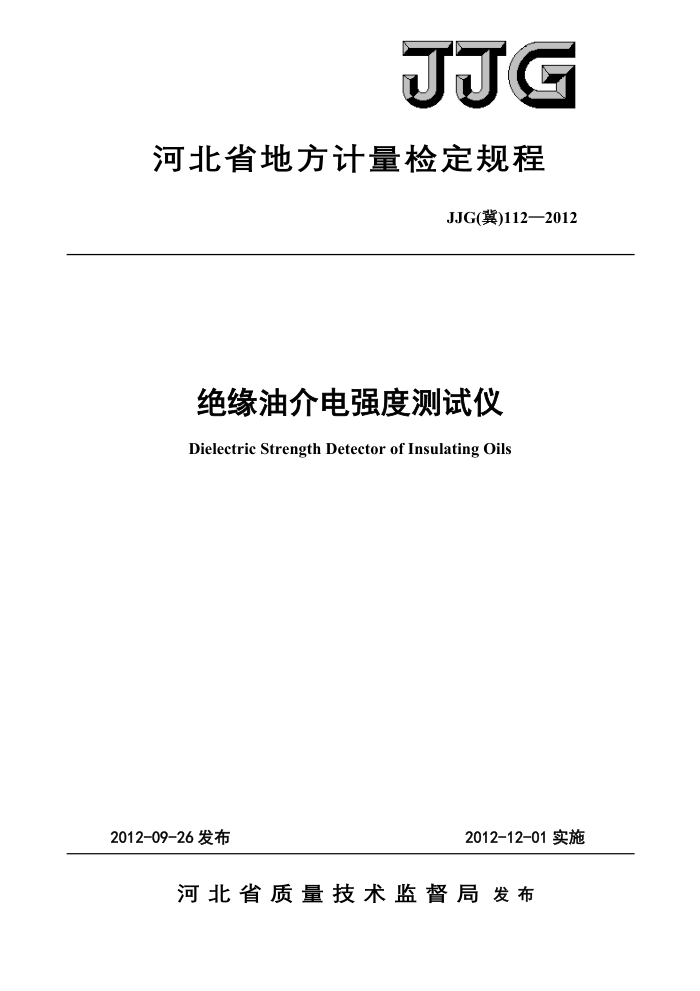

JJG
河北省地方计量检定规程
JJG(冀)112一2012
绝缘油介电强度测试仪 Dielectric Strength Detector of Insulating Oils
2012-12-01实施
2012-09-26发布
河北省质量技术监督局发布 JJG(冀)112—2012
绝缘油介电强度测试仪检定规程
JJG(冀)112－2012
VerificationRegulationofDielectric
Strength Detector of Insulating Oils
本规程经河北省质量技术监督局于2012年09月26日批准，并
自2012年12月01日起施行。
归口单位：河北省质量技术监督局
起草单位：河北省计量监督检测院
本规程技术条文由起草单位负责解释 JJG(冀)112—2012
本规程主要起草人：
李德亨耿立峰
（河北省计量监督检测院）（河北省计量科学研究所）
参加起草人：
印志军苏彩山刘社恩祁邯英金希柱
（河北省计量监督检测院）（河北省计量监督检测院）（河北省计量科学研究所） (河北省计量监督检测院）（华北石油水电厂） JJG(冀)112—2012
目录
1)
范围·· 2 引用文件· 3 概述· 4 计量性能要求（1）4.1交流输出电压· (1) 4.2最高输出电压 4.3 升压速度 4.4峰值因数 5通用技术要求· 5.1外观· 5.2 显示能力· 5.3击穿保护 5.4安全保护 5. 5 绝缘电阻· 5.6 工频耐压试验··· 6计量器具控制.. 6.1 检定条件· 6.2 检定项目 6.3检定方法· 6.4检定结果的处理· 6.3检定周期附录A绝缘油介电强度测试仪检定原始记录格式·.· 附录B绝缘油介电强度测试仪检定证书内页格式· 附录C绝缘油介电强度测试仪检定结果通知书内页格式，
1
1
(1)
(2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3)
3） (3) (4) (6) (6) (7 ) (9)
10) JJG(冀)112—2012
绝缘油介电强度测试仪检定规程
1范围
本规程适用于绝缘油介电强度测试仪（以下简称测试仪）的首次检定、后续检定和使用中检验。
本规程不涉及测试仪试验油杯和电极的检定 2 引用文件
JJF1001-2011通用计量术语及定义 JJF1002-2010国家计量检定规程编写规则 JJG795-2004耐电压测试仪 GB/T507-2002绝缘油击穿电压测定法使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
测试仪是对绝缘油的抗电性能进行试验的仪器，按显示方式可分为数字式和模拟指示式两种，主要有高压发生、定时、报警、指示、输出电压调节装置等部分组成。
测试仪能手动或自动调整输出的交流试验电压。在试验中，当油样被击穿时，测试仪能自动切断输出电压并同时报警，以确定被试油样能否承受规定的介电强度试验电压。 4计量性能要求 4.1交流输出电压 4.1.1测试仪交流输出电压基值误差用下式表示：
d= U.-U, ×100%
(1)
U.
式中：S一一输出电压相对误差，%；
U.一一输出电压示值，kV； U，一一输出电压实际值，kV。
4.1.2数字式测试仪的基值误差用以下方式表达 4.1.2.1.绝对误差表示式
(2)
△ =±(a%U,+b%U.)
式中：U一一输出电压的读数值（显示值）：
Um一一所检量程的满度值； α一一与读数有关的误差系数：
1 JJG(冀)112—2012
b一一与满度值有关的误差系数。 取b=0.1a
4.1.2.2相对误差表示式
8=±(a%U+b%U.)/U,=±(a%U+b%U.)/U =±(a%+b%Um/U)
(3)
式中：U一一输出电压实际值。
绝缘油介电强度测试仪交流输出电压准确度等级与最大允许误差见表1。
表1交流输出电压准确度等级 1级
2级 ± 2%
5级 ± 5%
准确度等级最大允许误差
±1%
4.2最高输出电压
测试仪最高输出电压不得低于标称的额定输出电压，
4.3升压速度
采用自动升压的测试仪，其设定的升压速度的误差不应超过标称的土10%。
4.4峰值因数
施加在油杯电极上的电压应是一近似正弦的波形，该峰值因数应在√2土7%范围
内。 5通用技术要求 5.1外观 5.1.1测试仪的面板、机壳或铭牌上应有以下主要标志和符号：产品名称及型号、制造厂名称或商标、制造许可证编号及标志、制造日期、出厂编号、准确度等级、额定输出电压。 5.1.2测试仪不应有影响功能的损伤，所有旋钮、按键、功能开关等应灵敏可靠，应有功能及升降电压的方向标志。 5.1.3测试仪外壳上必须具备可靠的、有明显标志的接地端子。 5.2显示能力 5.2.1数字式测试仪显示应完整无缺划；模拟指示式测试仪的指针应升降平滑，无卡针现象。控制指示灯应能正常点亮，声光报警及保护等功能应正常。 5.2.2测试仪不应存在引起使用、读数错误和影响人身安全的其它缺陷。 5.3击穿保护
测试仪在达到试样击穿电压时，应能在10ms内自动切断试验杯上的电压，同时发出报警信号。 5.4安全保护
测试仪高压部位应有安全连锁保护屏障。如果屏障未施加，仪器应不能升压；试验
2 JJG(冀)112—2012
中屏障被撤除，测试仪应能立即切断输出电压。保护屏障应透明，以便能在试验过程中观察油杯内被试油样情况。 5.5绝缘电阻
测试仪电源输入端对机壳的绝缘电阻应不小于50M2。
5.6工频耐压试验
测试仪电源输入端对机壳之间应能承受工频2000V历时1min耐压试验，不应出现击穿和飞弧现象。 6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。 6.1检定条件 6.1.1环境条件 6.1.1.1环境温度：20℃土5℃，相对湿度：≤75%。 6.1.1.2电源电压：交流220V土22V；频率50Hz土2.5Hz。 6.1.1.3应配备保障检定人员安全的绝缘橡胶垫、手套和接地线。 6.1.1.4周围无影响测试仪正常工作的微波辐射或强电磁场。 6.1.2检定设备
检定设备依据所采用的检定方法，主要有：交流高压分压器或静电电压表交流电压表峰值电压表电子秒表绝缘电阻表耐电压测试仪
6.1.3检定时由标准器、标准辅助设备及环境条件所引起的扩展不确定度应不大于被检测试仪最大允许误差的1/3。包含因子k取2。 6.1.4静电电压表或交流高压分压器的准确度等级应高于被检测试仪准确度等级的三分之一；交流电压表和峰值电压表示值误差应不超过被检测试仪输出电压最大允许误差的三分之一。 6.1.5电子秒表的允许误差不高于1%，分辨力不高于0.01s。 6.1.6绝缘电阻表的准确度等级不低于10级，电压1000V；耐电压测试仪的准确度等级不低于5级。 6.2检定项目
测试仪的检定项目见表2.
表2测试仪的检定项目
