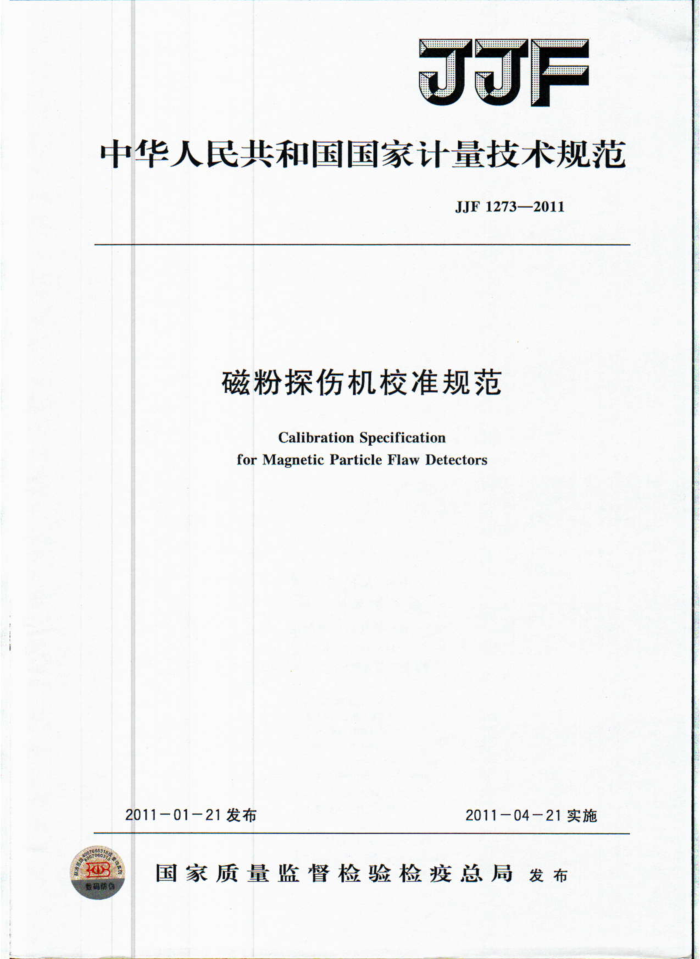

JJF
中华人民共和国国家计量技术规范
JJF1273—2011
磁粉探伤机校准规范
Calibration Specification
forMagneticParticleFlaw Detectors
2011-04-21实施
2011-01-21发布
B
国家质量监督检验检疫总局发布
E 中华人民共和国国家计量技术规范磁粉探伤机校准规范
JJF1273—2011
国家质量监督检验检疫总局发布
中国计量出版社出版北京和平里西街甲2号邮政编码100013 电话（010)64275360 http://www.zgjl.com.cn
中国标准出版社秦皇岛印刷厂印刷
新华书店北京发行所发行版权所有不得翻印
开本880×12301/16印张1字数15千字 2011年4月第1版 2011年4月第1次印刷
书号：155026J-2571 定价18.00元 JJF1273—2011
磁粉探伤机校准规范 Calibration Specificationfor MagneticParticleFlawDetectors
JJF 1273—2011
本规范经国家质量监督检验检疫总局于2011年1月21日批准，并自 2011年4月21日起施行，
归口单位：全国电磁计量技术委员会
主要起草单位：江苏省计量科学研究院
中国测试技术研究院
参加起草单位：新疆维吾尔自治区计量测试研究院
黑龙江省计量科学研究院南京东电检测装备有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1273—2011
本规范主要起草人：
樊义 (江苏省计量科学研究院) 沈健（中国测试技术研究院）
参加起草人：
宋家全（新疆维吾尔自治区计量测试研究院）张作群（黑龙江省计量科学研究院）
李林（江苏省计量科学研究院）高杰（江苏省计量科学研究院）曾德文（南京东电检测装备有限公司） JJF1273—2011
目 录
范围引用文件术语和计量单位概述计量特性·
(1) (1) (1)
1 2 3 4 6
.
(1)
：
(2) :(2) (2)
5.1磁化电流 5.2 剩余磁感应强度 5.3 观察条件·. 5. 4 安全性能…. 5.5 综合灵敏度 6校准条件. 6. 1 环境条件 6.2 测量标准及其他设备 7 校准项目和校准方法.. 7.1 校准项目 7.2 校准方法
：
(2) ： (2) (2) (3) (3) (3) .(3) (3) (4) .（5) (6) (7) (8) (10)
.
3
：
校准结果表达
8
复校时间间隔附录A 标准试片的类型、规格一览表附录B 磁粉探伤机校准原始记录附录C 磁粉探伤机校准证书（报告）内页格式
9. O JJF1273—2011
磁粉探伤机校准规范
1范围
本规范适用于交流、直流（半波整流或全波整流）磁粉探伤机（以下简称探伤机）的校准。本规范不适用于电磁轭探伤机（仪）、旋转磁场探伤机（仪）等磁轭式磁粉探伤机（仪）的校准。
2 引用文件
本规范引用下列文件： JF1001—1998通用计量术语及定义 JF1059—1999测量不确定度评定与表示 GB/T5097一2005无损检测渗透检测和磁粉检测观察条件 GB/T15822.3—2005无损检测磁粉检测第3部分：设备 JB/T4730.4一2005承压设备无损检测第4部分：磁粉检测 JB/T7406-1994试验机术语无损检测仪器 JB/T8290—1998磁粉探伤机使用本规范时，应注意使用上述引用文件的现行有效版本。
3术语和计量单位
3.1 周向磁化电流circumferentialmagnetizingcurrent
周向磁化电流是指将工件作为导体直接通电所产生的电流。该电流使工件产生一个环绕工件并与工件垂直的周向闭合磁场，用于发现与工件轴向平行的缺陷（纵向缺陷）。 3.2纵向磁化电流lengthwisemagnetizingcurrent
纵向磁化电流是指通过环绕工件的磁化线圈的电流。该电流在线圈内产生磁场使工件磁化，其磁力线平行于工件轴线方向，用于发现与工件轴向垂直的缺陷（横向缺陷）。
注：纵向磁化电流一般以安巨数计，纵向磁化线圈的巨数由生产厂商提供。 4概述
铁磁性材料工件被磁化后，当工件存在缺陷时，造成磁化场的不连续，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，在合适的光照下形成目视可见的磁痕，从而显示工件缺陷的位置、大小、形状和严重程度。探伤机是一种基于以上原理制造的无损检测设备。
探伤机一般分为固定式和移动式两种，是基于可变电流源的原理而构建的。固定式探伤机一般可同时产生周向磁化电流和纵向磁化电流，有两组电流回路。移动式探伤机一般只有一组电流回路。其型式、规格参数等见表1。
1
