F

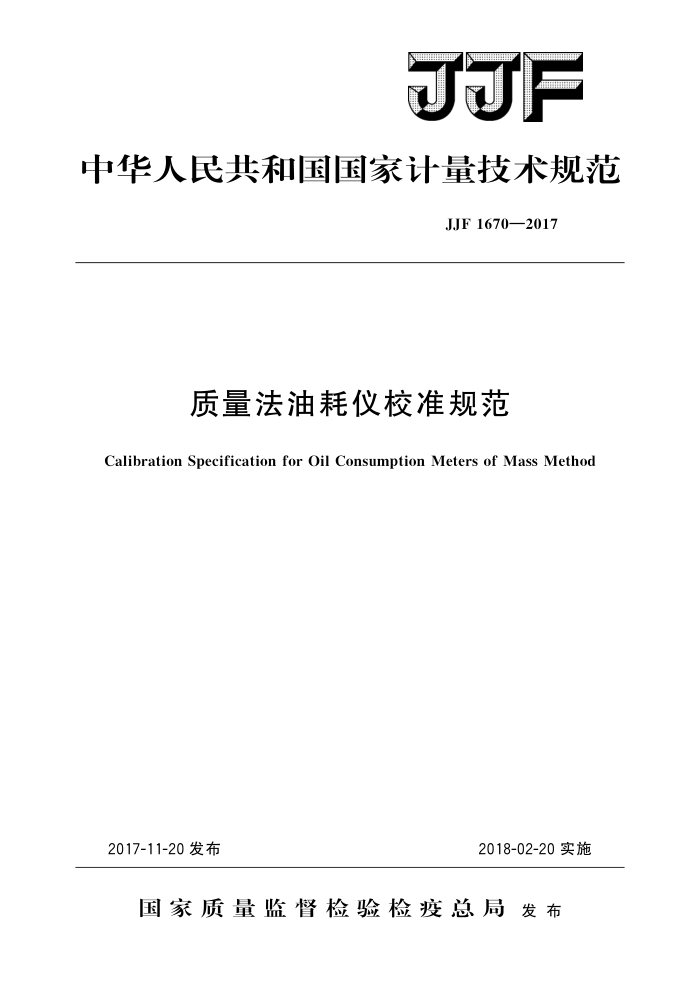

中华人民共和国国家计量技术规范
JJF1670—2017
质量法油耗仪校准规范
Calibration Specification for Oil Consumption Meters of Mass Method
2018-02-20实施
2017-11-20发布
国家质量监督检验检疫总局发布 JJF1670—2017
质量法油耗仪校准规范 Calibration Specification for Oil ConsumptionMeters of Mass Method
JJF 1670—2017
归口单位：全国法制计量管理计量技术委员会
主要起草单位：中国测试技术研究院
海南省计量测试所
参加起草单位：石家庄华燕交通科技有限公司
济南新凌志检测技术有限公司
山东科大微机应用研究所有限公司
广州市福立分析仪器有限公司
本规范委托全国法制计量管理计量技术委员会负责解释 JJF1670—2017
本规范主要起草人：
罗发贵（中国测试技术研究院）段继伟（中国测试技术研究院）符传伟（海南省计量测试所）
参加起草人：
陈南峰（石家庄华燕交通科技有限公司）唐向臣（济南新凌志检测技术有限公司）曲明（山东科大微机应用研究所有限公司）章彦辉（广州市福立分析仪器有限公司） JJF1670—2017
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (4) (5) (6)
范围… 2 引用文件. 3 概述.
1
计量特性· 4.1分辨力…. 4.2示值误差 4.3 重复性 5校准条件 5.1环境条件. 5.2校准用仪器设备 6校准项目和校准方法 6.1分辨力 6.2 示值误差· 6.3 重复性· 7校准结果处理· 7.1校准证书 7.2校准结果测量不确定度· 8复校时间间隔附录A质量法油耗仪校准记录附录B校准证书（内页）内容附录C 油耗仪示值误差校准不确定度评定示例
- JJF1670—2017
引言
本规范以JJF1001一2011《通用计量术语与定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》为基础性系列规范进行制定
本规范主要参考JB/T9515一1999《质量法油耗测量装置技术条件》编制。 本规范为首次发布。
II JJF1670—2017
质量法油耗仪校准规范
1范围
本规范适用于测量范围为（0～2000）g的质量法油耗仪（以下简称油耗仪）的校准。 2引用文件
本规范引用了下列文件： JB/T9515一1999质量法油耗测量装置技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
油耗仪是测量并显示在一定时间所消耗燃油量的仪器，其结构一般由称重传感器、 信号处理系统和显示仪表组成。
4计量特性 4.1分辨力
0.1 g. 4.2示值误差
不超过士0.5%。 4.3重复性
不超过0.5%。
5校准条件 5.1环境条件 5.1.1环境温度：0℃～40℃； 5.1.2相对湿度：≤85%； 5.1.3电源：额定电压220V土22V，50Hz士1Hz。 5.1.4校准应在无污染、振动、电磁场干扰的环境下进行。 5.2校准用仪器设备
码，测量范围：（0～2000）g，F2等级。 6校准项目和校准方法 6.1分辨力 6.1.1打开油耗仪电源，按照说明书的要求预热。
I JJF1670—2017
6.1.2当油耗仪稳定时，选择码20.1g平稳的放在称重传感器托盘上（如图1所示），用目测观看油耗仪显示仪表示值。 6.2示值误差 6.2.1选择满量程的20%、60%、100%为校准点，将标准码居中放在被校准称重传感器托盘上（如图1所示）。记录标准码示值M，和油耗仪显示仪表示值m。 6.2.2重复6.2.1校准过程，每个校准点重复3次，各校准点的示值误差按式（1）计算。
, =M×10%
(1)
M;
式中：
被校准油耗仪第i（i=1，2，3）点示值误差，%；
m:- 被校准油耗仪的第i点3次测量平均值，g； M; -被校准油耗仪的第i点标准码值，g。
-
1
2
3
图1质量法油耗仪校准原理示意图
1一被校油耗仪；2一标准码；3一油耗仪称重传感器
6.3重复性
重复性校准与示值误差校准同时进行，依据JJF1059.1一2012中定义，采用极差系数法按式（2）计算各校准点的重复性。
_m maxm i min ×100%
△, =
(2)
m;XC
式中： 4, 油耗仪第i点重复性，%；
mimax 油耗仪第i点测量最大值，g； m imin 油耗仪第i点测量最小值，g； m; 油耗仪第i点测量平均值，g；
C———极差系数（n=3，C取1.69）。
7校准结果处理 7.17 校准证书
质量法油耗仪经校准后发给校准证书。校准证书至少包括以下信息：
2 JJF1670—2017
a）标题，如“校准证书”； b）实验室名称和地址； c）进行校准的地点（如果与实验室的地址不同）； d）证书的唯一性标识（如编号），每页及总页数的标识： e）客户的名称和地址： f）被校对象的描述和明确标识； g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的
接收日期；
h）如果与校准结果的有效性和应用有关时，应对被校样品的抽样程序进行说明； i）校准所依据的技术规范的标识，包括名称及代号； j）本次校准所用测量标准的溯源性及有效性说明； k）校准环境的描述； 1）校准结果及其测量不确定度的说明； m)对校准规范的偏离的说明； n）校准证书或校准报告签发人的签名、职务或等效标识； o）校准结果仅对被校对象有效的声明； p）未经实验室书面批准，不得部分复制证书的声明。 推荐的校准证书的内页格式见附录B。
7.2校准结果测量不确定度
质量法油耗仪的校准结果测量不确定度按JJF1059.1一2012的要求评定，不确定度评定的示例见附录C。 8 复校时间间隔
油耗仪复校时间间隔建议一般不超过1年。由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸多因素所决定的，因此，送校单位可根据实际使用情况自主决定复校时间间隔。
3
