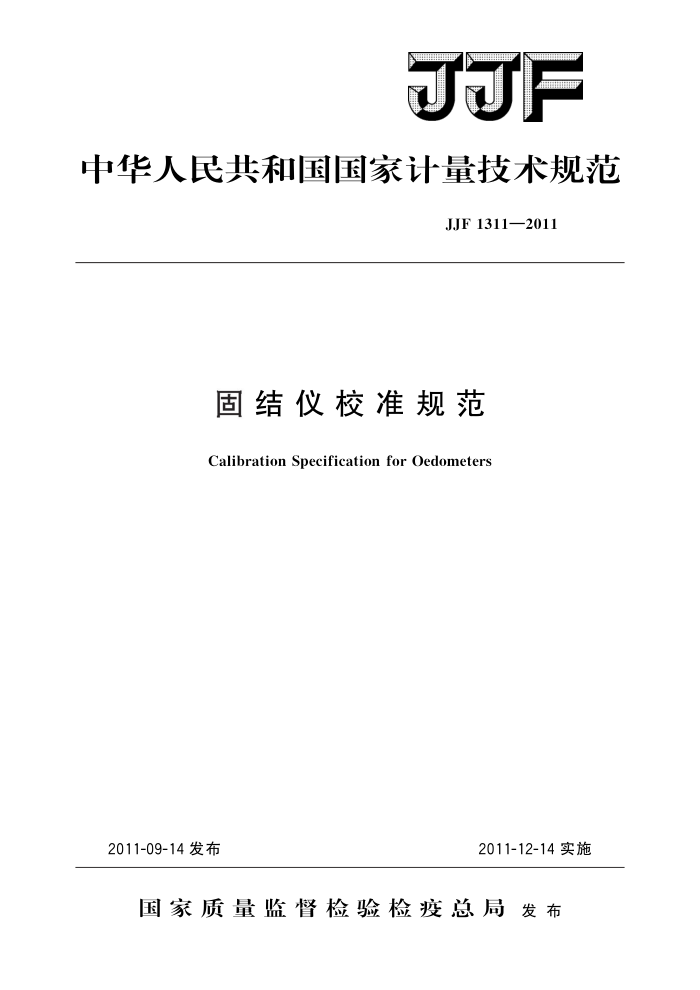

JF
中华人民共和国国家计量技术规范
JJF 1311—2011
固结仪校准规范
Calibration Specification for Oedometers
2011-09-14发布
2011-12-14实施
国家质量监督检验检疫总局发布 JJF 1311—2011
固结仪校准规范 Calibration Specification
JJF 1311—2011
for Oedometers
本规范经国家质量监督检验检疫总局于2011年9月14日批准，并自
2011年12月14日起施行。
归口单位：全国力值硬度计量技术委员会主要起草单位：陕西省建筑科学研究院
参加起草单位：西安长庆科技工程有限责任公司
南京土壤仪器厂有限公司
本规范委托全国力值硬度计量技术委员会负责解释 JJF 1311—2011
本规范主要起草人：
刘瑞芝（陕西省建筑科学研究院）张阳 (陕西省建筑科学研究院) 杨兆民（陕西省建筑科学研究院）
参加起草人：
王治军（西安长庆科技工程有限责任公司）
侯大勇（西安长庆科技工程有限责任公司）
钟伟勇（南京土壤仪器厂有限公司） JJF1311—2011
目 录
1 范围 2 引用文献… 3 概述· 4 计量特性·· 4.1 环刀· 4. 2 透水板· 4.3 杠杆式固结仪鉴别力阈· 4. 4 输出力值相对误差· 4. 5 测量装置·. 5校准条件： 5.1环境条件 5. 2 校准用标准器具和校准项目 6 校准方法 6.1环刀内径、外径、高度 6.2 透水板直径· 6.3 杠杆式固结仪鉴别力阈校准方法· 6.4 输出力值相对误差 6.5测量装置的校准·
(1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (7) (10)
校准结果表达复校时间间隔
7
8
附录A校准证书内页格式附录B 固结仪输出力测量结果不确定度评定示例附录 C 固结仪校准记录 JJF1311—2011
固结仪校准规范
1范围
本校准规范适用于轴向力不大于12kN的杠杆式固结仪和气压式固结仪的校准。
2 引用文献
GB/T4935.1一2008土工试验仪器固结仪第1部分：单杠杆固结仪 GB/T4935.2—2009 土工试验仪器固结仪第2部分：气压式固结仪凡是注日期的号引用文件，仅注目期的版本适用于本规范；凡是不注目期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
固结仪是土壤压缩性试验仪器。固结仪按结构可分为杠杆式固结仪和气压式固结仪（见图1、图2）。杠杆式固结仪原理是用码通过杠杆对土壤试样施加轴向压力；气压式固结仪原理是通过气压控制器对土壤试样施加轴向压力，来测定土壤试样的轴向变形与压力的关系和变形与时间的关系，以供计算土壤的单位沉降量、压缩系数、回弹系数、压缩模量及固结系数等。
2
7
宫
图1杠杆式固结仪
1一百分表；2一传压板；3一透水板；4一土壤试样；5一环刀；
6—加压框架；7一杠杆；8—码；9一平衡锤
- JJF1311—2011
2
I
图2气压式固结仪
1一计算机；2一气压控制器；3一位移传感器；4一容器；5一加荷装置
4计量特性 4.1环刀
环刀内径、外径、高度允差见表1。
表1环刀内径、外径、高度允差
项目名称
最大允许误差/mm
规格/mm 61.80 79.80
±0.05
环刀内径
±0.06
0.00 0. 07 0.00 0. 08 +0.05 0.00
65.00
环刀外径
83.00
环刀高度
20.00
透水板
4. 2
透水板直径允差见表2。
表2透水板直径允差规格/mm
最大允许误差/mm
环刀规格/cm
上透水板下透水板上透水板下透水板
$61.30 $61.80 $79.30 $83.00
30
0.00 0.50
50
2
