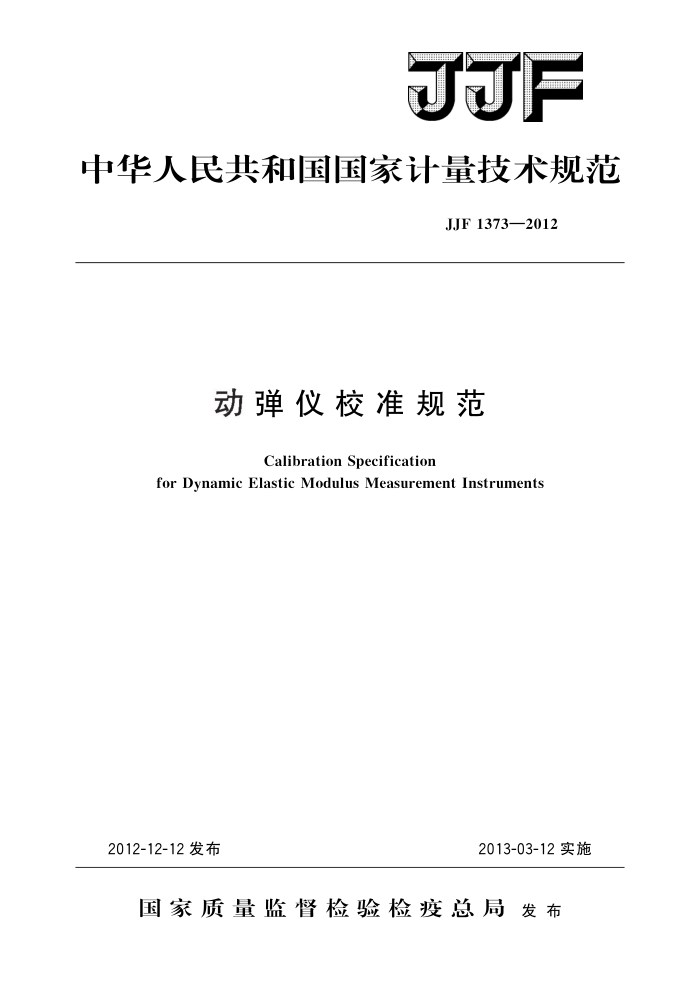

JJF
中华人民共和国国家计量技术规范
JJF1373—2012
动弹仪校准规范
Calibration Specification
for Dynamic Elastic Modulus Measurement Instruments
2012-12-12发布
2013-03-12实施
国家质量监督检验检疫总局发布 JJF1373—2012
动弹仪校准规范 Calibration Specification for Dynamic Elastic Modulus MeasurementInstruments
JJF 1373—2012
归口单位：全国振动冲击转速计量技术委员会
起草单位：吉林省计量科学研究院
吉林省质量技术监督局绍兴市容纳测控技术有限公司浙江省计量科学研究院河南省计量科学研究院
本规范委托全国振动冲击转速计量技术委员会负责解释 JJF1373—2012
本规范起草人：
房法成（吉林省计量科学研究院）李德辉（吉林省质量技术监督局）闫有余（吉林省计量科学研究院）陆国良（绍兴市容纳测控技术有限公司）裘剑敏 文（浙江省计量科学研究院）孙钦密 （河南省计量科学研究院） JJF1373—2012
目
录
(ⅢI) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (5) (5) (6) (7) (9)
引言
范围·. 2 引用文件 3 术语和计量单位· 4 概述 5 计量特性·· 5.1 发射频率误差· 5. 2 频率测量误差·· 5.3 重复性 5.4 动弹性模量误差 6校准条件. 6.1 环境条件： 6.2 校准用标准器及配套设备 7 校准项目和校准方法 7. 1 校准项目： 7. 2 校准方法·. 8校准结果表达 8.1校准数据处理· 8.2 校准证书· 8.3校准结果的不确定度评定 9 复校时间间隔· 附录A推荐的校准证书内容和内页格式附录B动弹仪频率测量误差校准结果的不确定度评定实例
1
- JJF1373—2012
引言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和JJF1059《测量不确定度评定与表示》为基础性系列规范进行制定
本规范主要参考GB/T50082一2009《普通混凝土长期性能和耐久性能试验方法标准》和DL/T5150一2001《水工混凝土试验规程》等编制而成
本规范为首次制定
II JJF1373—2012
W—-试块的质量，kg; f—试块纵向振动时的共振频率，Hz； ka———纵向动弹性模量计算常数，kal=40.75×10-7。
4概述
动弹仪是利用共振法原理测定试件动弹性模量的仪器，可用于检验试件在经受快速冻融或其他侵蚀作用后内部遭受破坏或损伤的程度。动弹仪广泛应用于冶金、建筑、桥梁、水电等领域，用于测量混凝土、石板、砖和金属等材料的动弹性模量。
动弹仪主要由主机、激振换能器、接收换能器等组成。动弹仪的主机驱动激振换能
器发射频率连续变化的正弦波，使试块产生机械振动，接收换能器把接收到的振动信号转化为电信号传给主机，经过放大等信号处理，判断出被测试件的共振频率，自动计算得到动弹性模量。
5计量特性
5.1 发射频率误差
手动测量时发射频率相对误差一般不超过士0.5%。
5.2频率测量误差
自动测量时共振频率测量相对误差一般不超过士2.0%。 5.3重复性
共振频率测量重复性一般不超过0.5%。 5.4动弹性模量误差
动弹性模量相对误差一般不超过士1.0%。 注：以上所有指标不是用于合格性判别，仅提供参考。
6校准条件
6.1环境条件
环境温度：10℃~30℃；相对湿度：不大于85%。
6.2校准用标准器及配套设备 6.2.1动态信号分析仪：满足JJG834一2006的A级要求。 6.2.2电荷放大器：二级。 6.2.3压电加速度计：满足JJG233一2008规定的工作加速度计要求。 6.2.4试块
a）混凝土试块几何尺寸：400mm×100mm×100mm 固有振动频率：约为2kHz。 b）铝试块几何尺寸：400mm×100mm×100mm
2 JJF1373—2012
固有振动频率：约为3kHz。 c）钢试块几何尺寸：250mm×100mm×100mm；固有振动频率：约为6kHz。 注：试块材质均匀，外观平整光滑。
7 校准项目和校准方法
7. 1 校准项目
动弹仪的校准项目见表1。
表1动弹仪校准项目一览表
序 号
校准项目
发射频率误差频率测量误差重复性动弹性模量误差
1 2 3 4
7.2校准方法 7.2.1安装位置 7.2.1.1 横振测试模式时的激振换能器和接收换能器安装位置
把激振换能器、接收换能器与主机连接好。试块水平放置在20mm厚的泡沫上，成型面应向上。将激振换能器的测头轻轻地压在试块长边侧面中线的1/2处，接收换能器的测头轻轻地压在试块长边侧面中线距端面5mm处。在激振换能器和接收换能器的测头接触试块前宜在测量部位与试块接触面涂一薄层黄油或凡士林作为耦合介质，测头部位压力的大小以不出现噪音为宜。将压电加速度计与接收换能器对称安装（如图1 所示）。
动弹仪
动态信号分析仪
试块
-
2
3
电荷放大器
图1发射频率误差校准示意图（横振测量模式） 1一压电加速度计：2一激振换能器；3一接收换能器
7.2.1.2纵振测试模式时的激振换能器和接收换能器安装位置（如适用）
对于具有纵振测试模式的动弹仪，在进行级振测试模式校准时：将激振换能器和接
收换能器的测头分别轻轻地压在试块两端中心位置，在激振换能器和接收换能器的测头接触试块前宜在测量部位与试块接触面涂一薄层黄油或凡士林作为耦合介质，测头部位压力的大小以不出现噪音为宜。将压电加速度计与接收换能器同侧安装（如图2所示）。
