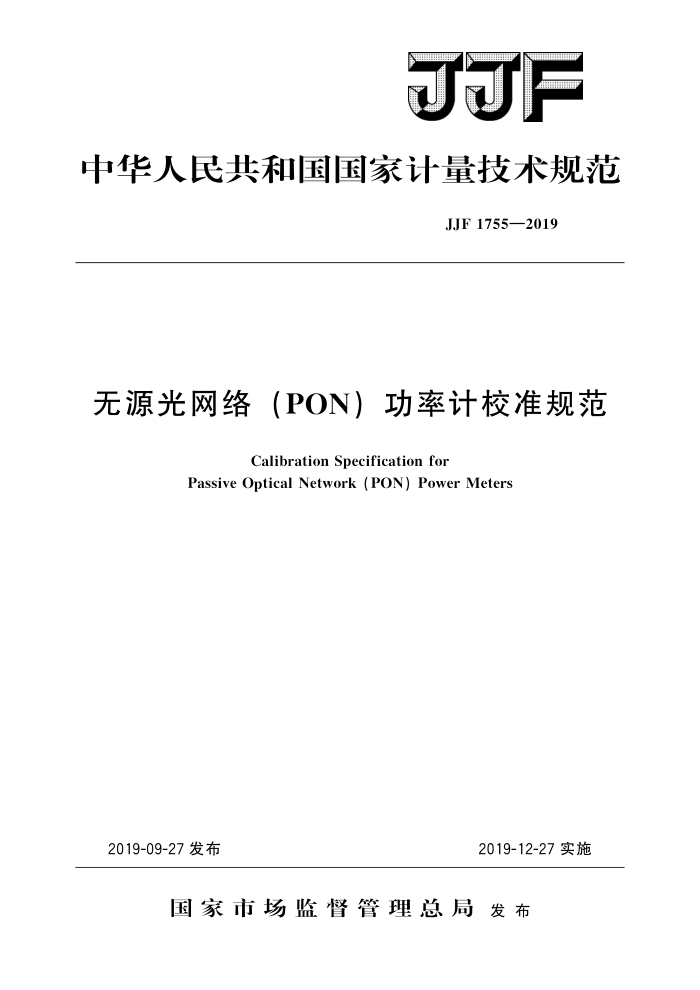

JJF
中华人民共和国国家计量技术规范
JJF1755—2019
无源光网络（PON）功率计校准规范
Calibration Specification for
Passive Optical Network(PON)Power Meters
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF1755—2019
无源光网络（PON）功率计
校准规范
JJF 1755—2019
Calibration Specification forPassive
Optical Network (PON) Power Meters
归口单位：全国光学计量技术委员会主要起草单位：国家通信计量站
上海市计量测试技术研究院
参加起草单位：中国计量科学研究院
北京邮电大学
本规范委托全国光学计量技术委员会负责解释 JJF1755—2019
本规范主要起草人：
孙小强（国家通信计量站）傅栋博（国家通信计量站）詹志强（上海市计量测试技术研究院
参加起草人：
张颖艳 （国家通信计量站）徐楠 （中国计量科学研究院）忻向军（北京邮电大学）夏铭 名（上海市计量测试技术研究院） JJF1755—2019
目 录
引言 1 范围
(Ⅱ) (1) (1) (1) (1) (3) (3) (4) (6) (6) (7) (10) (12)
引用文件· 3 术语
2
概述· 5 计量特性 6 校准条件
4
校准项目和校准方法 8 校准结果表达
7
复校时间间隔· 附录A 校准原始记录格式附录B 校准证书内页格式附录 C 无源光网络（PON）功率计不确定度评定示例
9 JJF1755—2019
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范。
本规范为首次发布。
Ⅱ JJF1755—2019
无源光网络（PON）功率计校准规范
1范围
本规范适用于无源光网络（PON）功率计的校准。
2 引用文件
本规范引用了下列文件： JJG965一2013通信用光功率计 YD/T1531一2006接人网设备测试方法—一基于以太网方式的无源光网络
(EPON)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1无源光网络 passiveoptical network,PON
光分配网采用无源光分路器的光接人网。
3.2光线路终端optical lineterminal，OLT
提供光接入网网络侧接口，并和一个或多个光分配网连接的设备。 3.3光网络单元opticalnetworkunit，ONU
提供光接入网用户侧接口，并和光分配网连接的设备。 3.4突发光信号burstopticalsignal
在PON上行传输方向，ONU在所允许的时隙内以突发模式向OLT发送的光脉冲信号。 3.5突发光功率burstopticalpower
在PON上行传输方向，ONU发送的突发光信号中光脉冲的峰值功率。
4概述
PON系统结构主要由位于中心局的OLT、位于用户端的ONU，以及包含无源光器件的光分配网组成。该结构中下行传输链路的激光波长为1490nm和1550nm，上行传输链路的激光波长为1310nm，传输链路的结构框图分别见图1和图2。上行传输链路中，传输带宽被划分为一序列时隙并按需分配给多个终端用户，ONU以时分多址接入的方式将上行信号发送至OLT，因此ONU发出的信号为突发光信号，以避免多个用户同时发出上行请求导致数据碰撞。
1 JJF1755—2019
回图:
1
终端用户1
1490 nm
ONU1
②.. In 分 12..
2
ONU2 终端用户2
光器
OLT
1550 nm
:
n
12..n
1XN
终端用户n
ONUn
图1下行传输链路的结构框图
口 2
1 2
终端用户1 终端用户2
ONUi
1310nm
回图…
ONU2
OLT
光器
:
10
n
1XN
终端用户n
ONUn
图2上行传输链路的结构框图
PON功率计是光接入网建设和维护中常用的仪器，组成结构如图3所示，可在线同时测量上行链路中1310nm波长的突发光功率和下行链路中1490nm、1550nm波长的连续光功率，该结构中的耦合器引人了上行和下行方向上的通道插人损耗（也称通过插人损耗）。
1 490 nm
1310nr
ONU
OLT
1 550 nm l
耦合器
波分复用器
探测器
探 探测 测器
1310nm
1490nm1550nm
图3 PON功率计组成结构框图
按YD/T1531一2006中5.1的规定（与国际标准IEC62150-2：2004中7.3的方法相同），突发光功率可以由平均光功率、脉冲周期和脉冲宽度计算得到，图4给出了突发光信号的脉冲图形，突发光功率值P。与平均光功率值P。（单位均为dBm）的数学关系如式（1）所示：
P,=P。+10lgl
(1)
式中，T，为脉冲周期，T，为脉冲宽度。PON功率计的测量原理是直接采集突发光信号中脉冲的峰值功率，该方式具有成本低的优点。然而从仪表校准方法的角度看，峰值功率无法直接进行溯源，需要采用式（1）将突发光功率的测量转换为平均光功率的测量。 2 JJF1755—2019
脉冲周期T 脉冲宽度T2
Pa
Po
时间
图4突发光信号的脉冲图形
5计量特性 5.1 光功率测量范围：（一30～十5）dBm。 5.2突发光功率示值误差：土0.3dB。 5.3连续光功率示值误差：土0.3dB 5.4通道插人损耗：≤1.5dB。
注：以上技术指标不适用于合格性判别，仅供参考。 6校准条件 6.1环境条件 6.1.1环境温度：（23士5）℃。 6.1.2 相对湿度：≤80%。 6.1.3电源电压：AC（220士11）V，频率：（50士1）Hz。 6.1.4校准地点周围无影响正常工作的机械振动和电磁干扰。 6.2测量标准及其他设备 6.2.1稳定激光源
工作波长：（1490±10）nm、（1550±10）nm；输出功率：≥2dBm；输出功率稳定度：士0.005dB（15min）。
6.2.2稳定脉冲光源
工作波长：（1310士10）nm；输出脉冲峰值功率：≥2dBm；输出平均功率稳定度：士0.05dB（15min）；脉冲周期：（100～600）μs，占空比：10%～20%。
6.2.3标准光功率计
工作波长：（1250～1600）nm；光功率测量范围：（一50～十2）dBm；测量不确定度：0.07dB（k=2）。
6.2.4可变光衰减器
