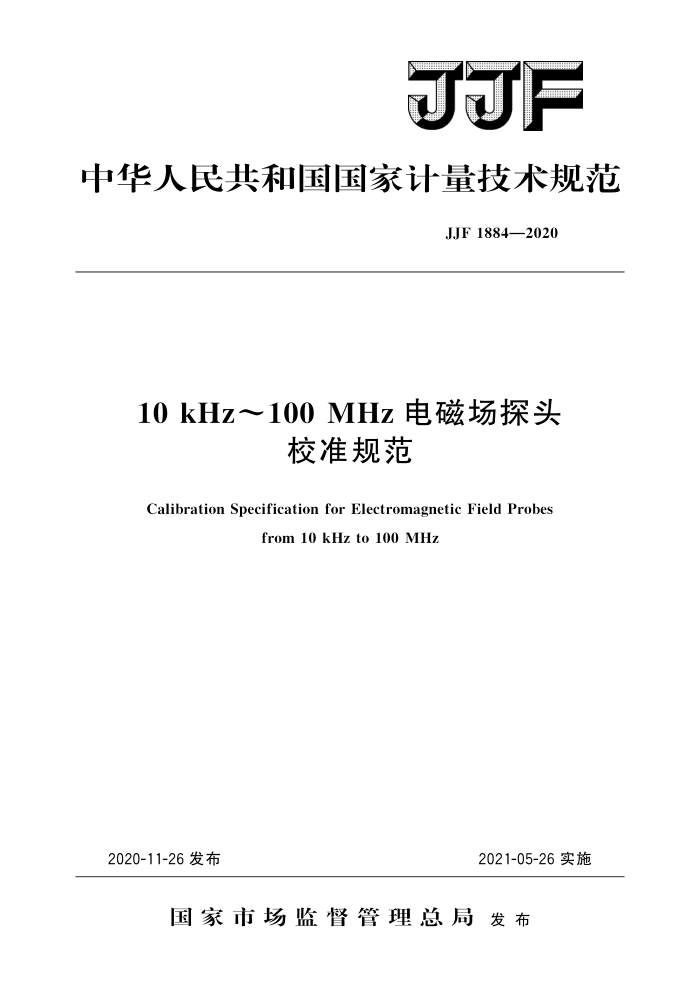

JJF
中华人民共和国国家计量技术规范
JJF1884—2020
10 kHz～100 MHz 电磁场探头
校准规范
Calibration Specification for Electromagnetic Field Probes
from10kHzto100MHz
2020-11-26发布
2021-05-26实施
国家市场监督管理总局发布 JJF1884—2020
10 kHz～100 MHz电磁场探头
校准规范
JJF 1884—2020
Calibration Specification for Electromagnetic
FieldProbesfrom1okHzto10oMHz
归口单位：全国无线电计量技术委员会
主要起草单位：中国计量科学研究院参加起草单位：广州计量检测技术研究院
辽宁省计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1884—2020
本规范主要起草人：
刘 潇（中国计量科学研究院）李 渤（中国计量科学研究院）孔雨聆（中国计量科学研究院）
参加起草人：
沈仁怡（广州计量检测技术研究院）郝松（辽宁省计量科学研究院） JJF1884—2020
目 录
引言
(IⅡ) (1) (1 ) (1 ) (1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (4) (4) (5) (8) (9) (10) (13) (16)
范围· 2 引用文件· 3术语和计量单位· 3.1 场传感器。 3.2 场探头： 3.3 电场探头： 3. 4 磁场探头· 3.5 读出装置 4 概述·· 5 计量特性
1
校准条件. 6.1 环境条件： 6.2 测量标准及其他设备 7 校准项目和校准方法· 7. 1 校准项目.. 7. 2 校准方法· 8 校准结果表达·
6
复校时间间隔附录A 原始记录格式附录B校准证书内页格式附录C 主要项目校准不确定度评定示例
9
- JJF1884—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写。
本规范参考IEEE1309—2013《IEEEStandardforCalibrationofElectromagnetic FieldSensorsandProbes（ExcludingAntennas）from9kHzto4oGHz》中相关条款进行编写。主要针对频率范围为10kHz～100MHz的电磁场探头校准方法进行了规定校准项目包括：电场强度、磁场强度、磁感应强度和各向同性。并在附录中给出了测量的不确定度评定示例
本规范为首次发布。
II JJF1884—2020
输线三部分，见图1（a）；有源场探头包括场传感器、检波器、电阻和放大器，见图1（b）。 电小尺寸的场传感器用于探测空间中某一位置的场分量，检波器将射频信号转换为等比例的直流或者低频交流信号，检波后的电流经平衡高阻传输线或电阻、放大器、光缆输出给数据处理和显示电路。将场探头和读出装置相连，即可通过显示单元读取空间某位置的电磁场场强数值。
场探头
读出装置和数据
场传感器
检波器
高阻传输线
处理显示单元
（a）无源场探头
场探头检波器
读出装置和数据处理显示单元
电阻
场传感器
放大器
（b）有源场探头
图1 场探头的基本结构示意图
场探头根据待测参数的不同分为电场探头和磁场探头，也有些场探头将二者集成在一起。电场探头的场传感器通常由三个相互正交的偶极子天线组成，而磁场探头的场传感器通常由三个相互正交的环天线组成，如图2所示。
（a）电场探头中正交布置的偶极子天线
（b）磁场探头中正交布置的环天线
图2场探头中采用正交布置的场传感器
场探头广泛用于电磁兼容、通信、电视和广播发射系统、医疗设备、电力发电等领域的电磁场测量。 5计量特性
场探头的计量特性见表1。
2 JJF1884—2020
表1场探头的计量特性场强范围
计量特性电场强度磁感应强度磁场强度
频率范围 10kHz~100MHz 10kHz~300kHz 10kHz~100MHz
最大允许误差
±1. 5 dB ±1.5 dB ±1.5dB
1V/m~100V/m 0.1μT~100 μT
0.015A/m~0.5A/m 电场强度：10V/m~100V/m 磁感应强度：1μT～100μT 磁场强度：0.05A/m~0.5A/m
各向同性
±1. 5 dB
10kHz~100MHz
注： 1具体可以测量的频段和场强范围取决于采用的测量标准及配套设备，不限于表中数值。 2场强频率响应和线性可以通过测量的场强得到，各向同性可以通过在0°～360°之间不同的
角度处测量场强并计算得到。本规范暂未涉及另外3个频域计量特性和时域计量特性。
注：以上技术指标不作合格性判别，仅提供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（23士5）℃。 6.1.2相对湿度：≤80%。 6.1.3电源要求：（220±22）V，（50±1）Hz。 6.1.4周围无影响正常校准工作的电磁于扰和机械振动，使用的亥姆霍慈线圈需要远离大面积金属（即磁性）表面。 6.2测量标准及其他设备 6.2.1信号发生器
频率范围：10kHz～100MHz；频率最大允许误差：土1×10-5；最大输出电平：大于0dBm。
6.2.2横电磁波（TEM）小室
频率范围：DC～100MHz；端口驻波：小于1.2；时域阻抗：49Q～50.5Q；芯板与顶板（或底板）的距离：大于场探头直径的三倍。
6.2.3亥姆霍兹线圈
频率范围：DC～300kHz 线圈直径：应大于场探头直径的两倍。
6.2.4功率计
频率范围：10kHz～100MHz；功率范围：一30dBm～20dBm。
3
