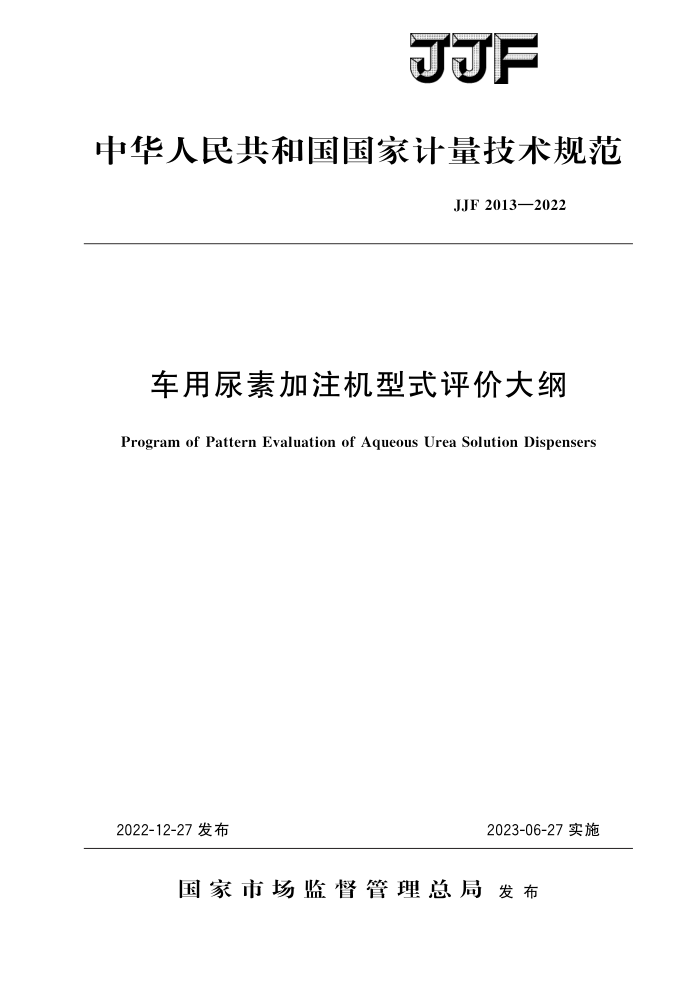

JJF
中华人民共和国国家计量技术规范
JJF2013—2022
车用尿素加注机型式评价大纲
Program of Pattern Evaluation of Aqueous Urea Solution Dispensers
2022-12-27发布
2023-06-27实施
国家市场监督管理总局发布 JJF2013—2022
车用尿素加注机型式评价大纲
JJF 2013—2022
Program of Pattern Evaluation of Aqueous Urea SolutionDispensers
归口单位：全国流量计量技术委员会液体流量分技术委员会
主要起草单位：北京市计量检测科学研究院
广东省计量科学研究院
重庆市计量质量检测研究院
参加起草单位：湖北省计量测试技术研究院
北京长吉加油设备有限公司
中国计量协会
本规范委托全国流量计量技术委员会液体流量分技术委员会负责解释 JJF2013—2022
本规范主要起草人：
杨静（北京市计量检测科学研究院）郑培亮（广东省计量科学研究院）
刘亚辉（重庆市计量质量检测研究院）
参加起草人：
徐文彪（广东省计量科学研究院）
李启明（湖北省计量测试技术研究院）渠高峰（北京长吉加油设备有限公司）张亮 (中国计量协会) JJF2013—2022
目
录
引言
(IⅢI) (1) (1 ) (1) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (5) (5) (5) (5) (6) (7) (7) (8) (8) (8) (8) (8) (8) (8) (9) (11) I
范围· 2 引用文件 3 术语·
1
概述· 4. 1 工作原理· 4.2构造· 4.3 用途 4. 4 关键零部件表
4
法制管理要求·
5 5.1 计量单位 5. 2 结构· 5. 3 标志· 5.4 自锁功能 5.5掉电保护和复显... 6计量要求.· 6.1最大允许误差和重复性· 6.2流量范围 6.3 付费金额误差 6.4最小被测量…·· 7通用技术要求… 7.1外观及结构… 7.2 功能要求· 7.3 环境适应性· 7.4耐久性· 9
型式评价项目表· 提供样机的数量及样机的使用方式..
9
9.1提供样机的数量· 9.2 样机的使用… 9.3 样机附带文件· 10试验项目的试验方法和条件以及数据处理和合格判据 10.1 参考条件 10.2 自锁功能 10.3 示值误差和重复性、付费金额误差、流量范围 10.4 最小被测量示值误差和重复性 JJF2013—2022
10.5 流量中断示值误差和重复性 10.6 软管内容积变化 10.7 气候环境适应性 10.8 电源适应性 10.9 电磁环境适应性 10.10 耐久性 11试验项目所用计量器具表附录A 型式评价记录格式附录B 尿素溶液体膨胀系数表
(12) (12) (13) (14) (15) (18) (19) (20) (35)
*++
.
.....
++
II JJF2013—2022
引言
本大纲按照JJF1015《计量器具型式评价通用规范》和JJF1016《计量器具型式
评价大纲编写导则》的要求编写。
本大纲参考了国际法制计量组织（OIML）发布的国际建议OIMLR117《非水液体动态测量系统》（Dynamicmeasuringsystemsforliquidsotherthanwater）关于型式评价的相关内容，并结合我国车用尿素加注机的实际使用情况和行业现状编写。
本大纲所用术语，除在本大纲中专门定义的外，均采用JJF1001《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》。
本大纲为首次发布。
II JJF2013—2022
车用尿素加注机型式评价大纲
1范围
本型式评价大纲适用于车用尿素加注机的型式评价。
2 引用文件
本规范引用下列文件： JJF1059.1测量不确定度评定与表示 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db：
交变湿热（12h十12h循环）
GB/T17626.22018 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3—2016 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2018 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度
试验
GB/T17626.52019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.11—2008 电磁兼容试验和测量技术电压暂降、短时中断和电压
变化的抗扰度试验
GB29518一2013柴油发动机氮氧化物还原剂尿素水溶液（AUS32） OIMLR117非水液体动态测量系统（Dynamic measuring systems for liquids
other than water)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
下列术语和定义适用于本规范
3.1车用尿素溶液aqueousurea solution
用不含其他任何添加物的AUS32专用尿素与纯水一起配制的溶液注：符合GB29518一2013第5章所规定的技术要求。
3.2车用尿素加注机aqueousureasolutiondispensers
通过加注枪为车辆添加尿素溶液的测量系统。 3.3流量测量变换器flowmeasurementtransducer
将液体的流动量转换为机械转动信号送给编码器的部件。
3.4编码器encoder
将流量测量变换器的机械转动信号转换为电子信号送给计控主板的部件。
1 JJF2013—2022
3.5计控主板 measurementcontrollingboard
主要由计量微处理器、监控微处理器、存储器等组成的电路主板，注：计控主板能够接收编码器送来的电子信号，生成加注量数据，并具有数据通讯、送显、处
理、存储、控制等功能。
3.6视液器gasindicator
用于观测流动液体中是否存在气泡的装置。 3.7调整装置adjustmentdevice
可对车用尿素加注机示值误差进行调整的装置，只能够让误差曲线基本平行偏移，使车用尿素加注机的示值误差处于最大允许误差范围内。 3.8辅助装置ancillarydevice
用于执行特定功能的装置，直接参与产生、传送或显示测量结果。 注：辅助装置的功能有回零、复显、打印、储存、显示、预置、支付等。
3.9最小付费变量minimumspecifiedpricedeviation
单价与最小体积变量的乘积。 3.10自锁功能self-lockingfunction
当车用尿素加注机内涉及计量的应用程序或参数被非法变更时，或当车用尿素加注机的电子信号当量异常时，车用尿素加注机实现自动停止加注。 4概述 4.1工作原理
车用尿素加注机（以下简称加注机）在计控主板发出指令后启动泵。尿素溶液在泵压作用下经流量测量变换器、管路、视液器、加注枪输出，并在指示装置上显示加注量、单价和金额。加注机的工作原理见图1。
2
