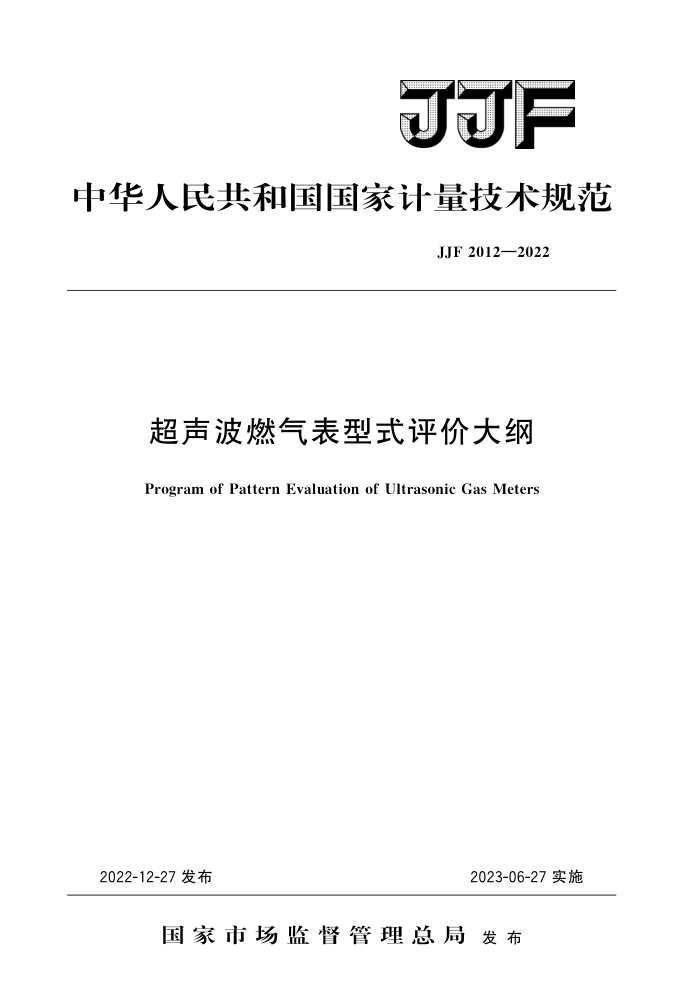

JJF
中华人民共和国国家计量技术规范
JJF2012—2022
超声波燃气表型式评价大纲
Program of Pattern Evaluation of Ultrasonic Gas Meters
2022-12-27发布
2023-06-27实施
国家市场监督管理总局发布 JJF2012—2022
超声波燃气表型式评价大纲
JJF 2012—2022
Program of Pattern Evaluation of
Ultrasonic Gas Meters
归口单位：全国流量计量技术委员会主要起草单位：北京市计量检测科学研究院
浙江省计量科学研究院
重庆市计量质量检测研究院
参加起草单位：金卡智能集团股份有限公司
水发航宇星物联科技（辽宁）有限公司
成都千嘉科技股份有限公司荣成市宇翔实业有限公司浙江正泰仪器仪表有限责任公司
本规范委托全国流量计量技术委员会负责解释 JJF2012—2022
本规范主要起草人：
杨有涛（北京市计量检测科学研究院）
金岚（浙江省计量科学研究院）夏杰 （重庆市计量质量检测研究院）
参加起草人：
郭刚 (金卡智能集团股份有限公司) 程波「水发航宇星物联科技（辽宁）有限公司罗成彬（成都千嘉科技股份有限公司）邹子明（荣成市宇翔实业有限公司）陈州 (浙江正泰仪器仪表有限责任公司) JJF2012—2022
目 录
引言
(IⅢI) (1) (1) (1) (3) (3) (4) (4) (4) (5) (5) (5) (5) (6) (6) (7) 7) ( 7) ( 7) ( 7) (7) (8) (8) (9) (9) (9) (10) (10) (11) (11) (11) (12) (12) (14) (14) I
范围· 2 引用文件 3 术语和定义
1
概述 4. 1 原理.. 4.2结构.. 4.3 用途 4. 4 关键零部件和材料 5法制管理要求 5.1计量单位 5. 2 封印· 5.3 标志· 6计量要求 6.1 准确度等级和最大允许误差： 6.2 误差曲线： 6.3 加权平均误差 6. 4 复现性· 6.5 重复性 6.6 不同工作模式的误差偏差· 6.7 压力损失· 6.8 流量范围 6. 9 分辨力·
4
通用技术要求· 7. 1 外观及结构…. 7. 2 功能性要求. 7. 3 环境适应性 7. 4 电源环境
7
流体扰动 7. 6 防爆性能· 7. 7 耐久性 7.8机械环境
7. 5
型式评价项目表提供样机数量及样机的使用方式·
8
9 10试验项目的方法条件及数据处理和合格判据 JJF2012—2022
10.1 参比条件 10.2 计量性能 10.3 压力损失 10.4 密封性 10.5 气流方向 10.6 零流量读数 10.7 温度适应性 10.8 气候环境 10.9 电磁环境（抗扰度） 10.10 电源环境· 10.11 流体扰动 10.12 防爆性能 10.13 耐久性 10.14 机械环境 11 试验项目所用计量器具和设备表 11. 1 标准装置 11. 2 配套设备附录A 型式评价报告参考格式附录B 提供样机数量及样机的使用方式
(14) (14) (17) (18) (18) (18) (19) (20) (22) (24) (26) (26) (26) (27) (29) (29) (29) (31) (45)
II JJF2012—2022
引言
本大纲按照JJF1015《计量器具型式评价通用规范》、JJF1016《计量器具型式评价大纲编写导则》要求编写，适用于超声波燃气表的型式评价试验。
本大纲以GB/T32201一2015《气体流量计》、OIMLR137-1&2：2012《气体流量计》（GasMeters）和EN14236：2018《家用超声波燃气表》（Ultrasonic domestic gas meters）为主要技术依据，参考了GB/T39841《家用超声波燃气表》、JJG1030一2007 《超声流量计》和行业标准JB/T12958一2016《家用超声波燃气表》，并综合我国超声波燃气表的现状进行制定
本大纲为首次发布
II JJF2012—2022
超声波燃气表型式评价大纲
1范围
本大纲适用于分类编码为12220000、最大工作压力不超过50kPa、最大流量不超过25m"/h、以时间差法为测量原理的封闭管道用的超声波燃气表的型式评价。 2引用文件
JJG1030—2007超声流量计 JJF1001 通用计量术语及定义 JJF1004 流量计量名词术语及定义 JJF1051 计量器具命名与分类编码 GB/T2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.7环境试验 第2部分：试验方法试验Ec：粗率操作造成的冲击
（主要用于设备型样品）
GB/T2423.56 环境试验 第2部分：试验方法试验Fh：宽带随机振动和导则 GB/T17626.2 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB17820天然气 GB/T32201—2015 气体流量计 GB/T39841—2021 超声波燃气表 OIMLD11：2o13计量器具环境试验通用要求（Generalrequirementsformeasur-
ing instruments environmental conditions)
OIMLR137-1&.2：2012气体流量计（GasMeters） EN14236：2018家用超声波燃气表（Ultrasonic domesticgasmeters） JB/T12958一2016家用超声波燃气表凡是注日期的引用文件，仅注日期的版本适用本大纲；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本大纲。
3术语和定义
JJF1001和JJF1004界定的及以下术语和定义适用于本大纲。 3.1最大流量maximumflowrate
q max 燃气表满足计量性能要求的上限流量。
1 JJF2012—2022
3.2最小流量 minimumflowrate
q min 燃气表满足计量性能要求的下限流量。
3.3分界流量transitionalflowrate
q 介于最大流量和最小流量之间、把燃气表流量范围分为“高区”和“低区”的流量
点（如qt为0.1gmx）。
注：高区和低区各有相应的最大允许误差。 3.4流量范围flowraterange
符合燃气表计量性能要求的最大流量和最小流量所限定的范围。
3.5累积流量 accumulativeflow
Q 燃气表在一段时间内指示装置所累积的体积流量。
3.6耐久性试验endurancetest
燃气表在特定寿命试验后能否保持其计量性能的试验。 3.7最大工作压力maximumoperatingpressure
pmax 燃气表工作压力的上限值。
3.8压力损失pressureloss
△p 在最大流量的条件下，燃气表进气口与出气口之间的平均压力降。
3.9温度适应性temperatureadaptability
燃气表在工作温度范围内能保持的计量性能。 3.1o误差曲线errorcurve
平均示值误差与对应的实际流量的曲线图。
3.11检测接口detectioninterface
燃气表应具有能和标准装置连接上的脉冲或光电输出信号的接口。
3.12超声波换能器ultrasonictransducer
实现声能与电信号相互转换的组件。 注：超声波换能器一般成对安装，用于产生和接收超声波信号。
3.13声道acoustic path
超声波信号在成对的超声波换能器间传播的实际路径。 3.14声道角 transmissionangle
9 声道与管道轴线之间的夹角。
3.15声道长度pathlength
L 超声波换能器间的超声波信号传播的实际路径长度。
2
