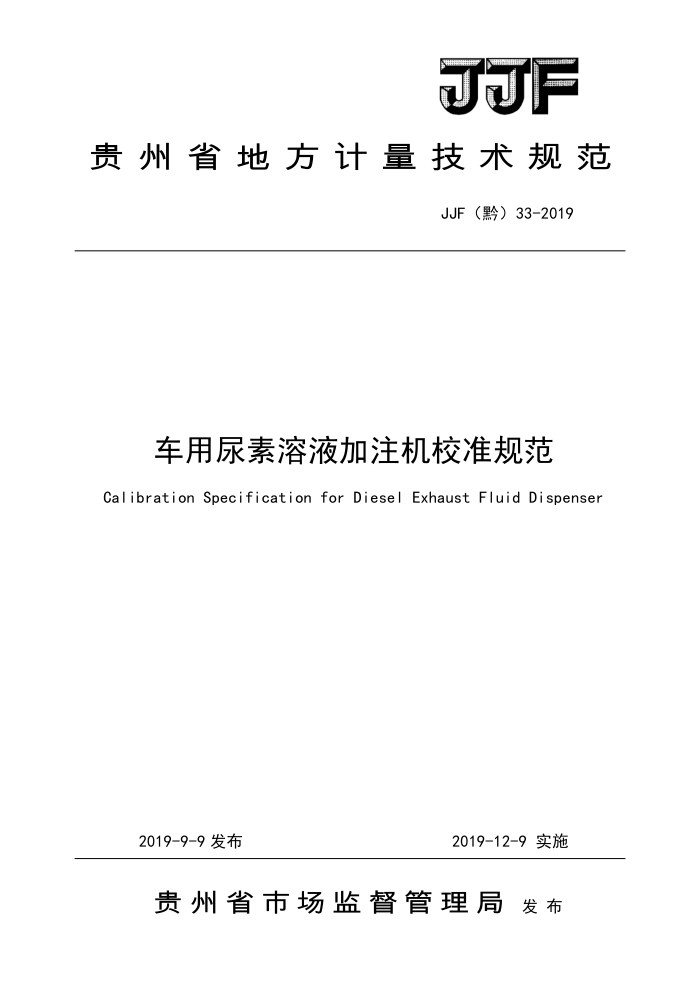

J可F
贵州省地方计量技术规范
JJF（黔）33-2019
车用尿素溶液加注机校准规范 Calibration Specification for Diesel Exhaust Fluid Dispenser
2019-9-9发布
2019-12-9实施
贵州省市场监督管理局 发布 JJF（黔）33—2019
车用尿素溶液加注机校准规范
JJF(黔)33—2019
Calibration Specification for
Diesel Exhaust FluidDispenser
归口单位：安顺市质量技术监督检测所主要起草单位：安顺市质量技术监督检测所
贵州省计量测试院
参加起草单位：河北安蓝环保设备制造有限公司
本规范委托安顺市质量技术监督检测所负责解释 JJF（黔）33—2019
本规范主要起草人：
王时箭（安顺市质量技术监督检测所）
王宁 （贵州省计量测试院）赵阳 （安顺市质量技术监督检测所）
参加起草人：
王贵川（安顺市质量技术监督检测所）
李祖明（安顺市质量技术监督检测所）
张荃贺（河北安蓝环保设备制造有限公司） JJF（黔）33—2019
目录
引言..
(II) (1) (1) (1) .. (1) . (1) . (2) . (2) ... (2) (2)
范围· 2 引用文件.. 3术语和计量单位. 3.1术语... 3.2计量单位， 4概述. 4.1构造 4.2 工作原理… 4.3用途 5计量特性 5.1加注机的最大允许误差和重复性 5.2加注机的付费金额误差 6校准条件. 6.1校准环境条件 6.2主标准器及配套设备 6.3校准介质及温度 7校准项目和校准方法... 7.1校准项目 7.2校准方法 7.3数据处理· 8校准结果表达与处理 8..1校准记录. 8.2校准结果的处理 9复校时间间隔附录A校准记录格式· 附录B 校准证书内页格式. 附录 C 校准不确定度评定示例
1
.
:
(3) (3) (3) ... (3) (3) (3) (3) . (4) (4) (4) (7) (7) .... (7) . (7) . (8)
.
.
.
.
(9) (12) (13)
1 JJF（黔）33—2019
引言
本规范依据JJF1521-2015《燃油加油机型式评价大纲》、JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定度评定与表示》、JJF 1001-2011《通用计量术语及定义》编制。
II JJF（黔）33—2019
车用尿素溶液加注机校准规范
1范围
本规范适用于最大流量不超过45L/min的车用尿素溶液加注机（以下简称加注机）的校准。
25 引用文件
本规范引用了下列文件： JJF1094-2002测量仪器特性评定 JJF1521-2015燃油加油机型式评价大纲凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.l.1车用尿素溶液dieselexhaustfluid
一种应用在柴油车SCR尾气处理系统中，用来减少尾气中氮氧化物排放的液
一
体。车用尿素溶液为无色透明、非易燃易爆液体，对铁、铜、铝等金属有腐蚀性。 3.l.2车用尿素溶液加注机dieselexhaustfluiddispenser
为安装有SCR尾气处理系统的柴油车加注车用尿素溶液的一种液体体积测量系统。 3.l.3最小体积变量minimumspecifiedquantitydeviation
指示装置所显示的体积量的最小分辨值。
3.l.4最小付费变量minimumspecifiedpricedeviation
单价与最小体积变量的乘积。 3.2计量单位
体积单位：升，符号L；流量单位：升每分钟，符号L/min；
1 JJF（黔）33—2019
压力单位：帕[斯卡]，符号Pa; 温度单位：摄氏度，符号℃；时间单位：秒，符号S。
4概述 4.1构造
加注机由加注泵、流量测量变换器、编码器、电磁阀、计控主板、指示装置、
加注枪等主要部件组成。 4.2工作原理
加注机在计控主板发出控制信号后，通过泵的加压作用推动存储罐中车用尿素溶液，沿管线先后流经过滤器、流量测量变换器、电磁阀、软管、加注胶管和加注枪，最后注入柴油车上的尿素箱中，并在指示装置上显示加注量、单价和相应金额等。工作原理见图1所示。
指示装置
计控主板
1 编码器 ↑
- 电磁阀
加注枪
流量测量变换器
4
过滤器
车辆尿素箱
电机
加注泵
A
储液罐
图1工作原理图
4.3用途
加注机主要用于为柴油车辆添加车用尿素溶液，计量车用尿素溶液的累积体积流量。
2
